工业设备操作握持式塑料手柄结构

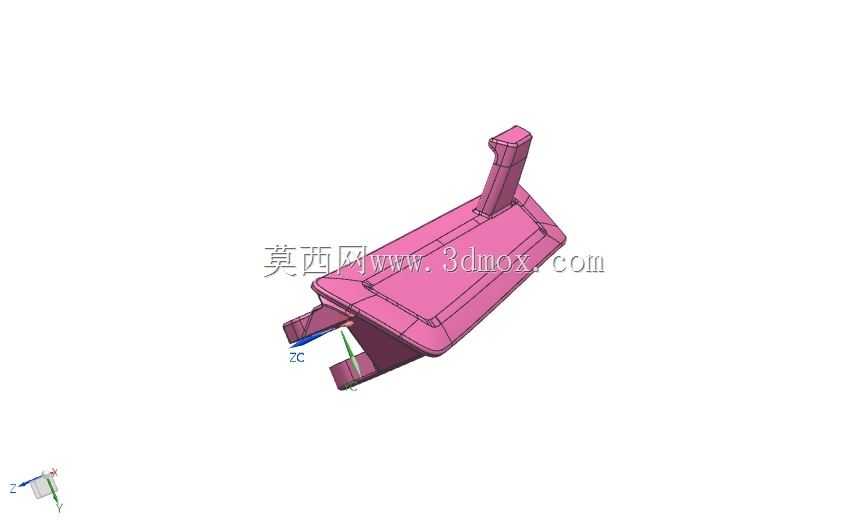

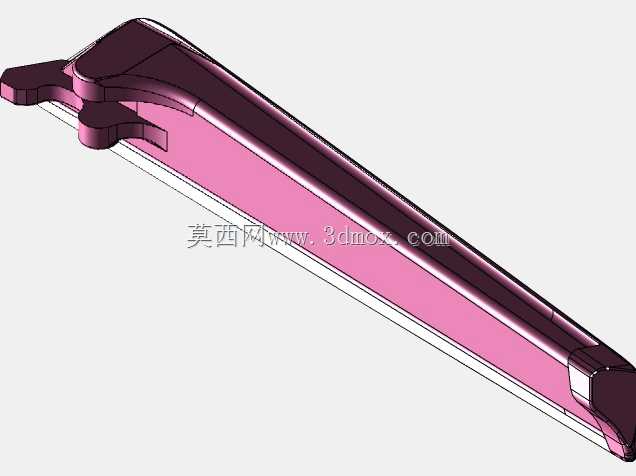

　　这类带立向握持柱的平板式手柄，多配套在中小型工业设备的舱门、快换模组侧部，或是工装夹具的解锁操作端，日常作业中操作人员单手握持即可完成推拉、扳动解锁的动作，不需要额外借助工具，适配需要频繁开合、调整工位的设备场景，比如小型检测设备的防护舱门、生产线旁的快换工装载板，都能见到这类结构的应用。从结构设计来看，平板基座部分做了多道加强筋布局，沿着基座长度方向的筋条从握持柱根部一直延伸到基座两端的卡扣位，既可以降低整体壁厚减少注塑成型的缩痕风险，又能提升基座的抗弯折强度，避免操作人员施力过大导致基座断裂。握持柱的截面做了非对称的切边处理，不是规则的圆柱或者方柱，靠近操作人员施力的一侧做了内凹的弧面贴合指腹，握持时不会出现打滑的情况，

　　柱体根部做了大圆角过渡，分散握持施力时的应力集中，长期使用也不会出现根部断裂的问题。基座两端的卡扣结构做了导向斜角设计，安装时对准设备上的安装槽推入即可卡紧，不需要额外打螺丝固定，拆装维护的时候只需要用平口螺丝刀撬动卡扣位就能拆下，维护效率比螺丝固定的结构高不少。安装边界上，基座的整体平面度控制在0.2mm以内，贴合设备安装面的时候不会出现缝隙，避免粉尘、切削液从安装缝隙进入设备内部，卡扣的伸出长度做了限位设计，推入安装位后卡扣的卡合量为1.5mm，既保证卡合牢固不会因为设备振动松脱，又不会因为卡合量过大导致拆装困难。设计过程中需要重点考虑分模线的位置，图中提及的表面分模线处理，需要将分模线设置在握持柱的侧面以及基座的底部边缘，

　　避免分模线出现在握持接触的面上，防止操作人员握持时被分模线的飞边划伤，同时也能减少后续打磨飞边的工序成本。基座底部和设备安装面接触的位置做了0.1mm的凸台设计，安装时凸台先接触安装面，避免整个基座平面和设备面硬接触出现装配应力，同时也能抵消安装面的平面度误差，保证安装后手柄不会出现翘曲。这类手柄的材质多选用增韧级的工程塑料，具备一定的抗冲击性能，即便设备运行过程中出现小幅度的磕碰，也不会出现开裂的情况，表面做哑光处理，不容易残留指纹和油污，车间环境下长期使用也能保持较好的外观状态。实际应用中，这类手柄的握持力设计阈值为150N，完全覆盖成年人单手握持施力的常规范围，不会出现正常操作下的结构损坏，部分需要防呆设计的场景，

　　还可以在握持柱的切边位置做不同的颜色区分，避免操作人员误操作不同功能的手柄。从建模逻辑来看，先绘制基座的主体轮廓，再布局加强筋的位置，之后添加握持柱结构，最后处理两端的卡扣和安装导向特征，建模过程中需要注意所有过渡圆角的一致性，避免出现应力集中的尖角，同时拔模角度统一设置为1.5度，保证注塑成型时可以顺利脱模，不会出现粘模的问题。
