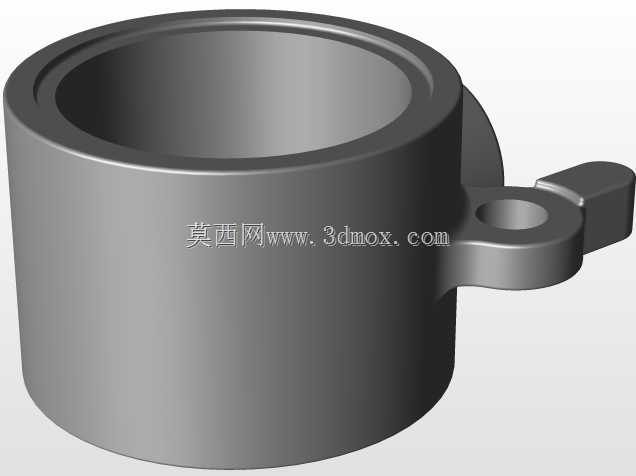

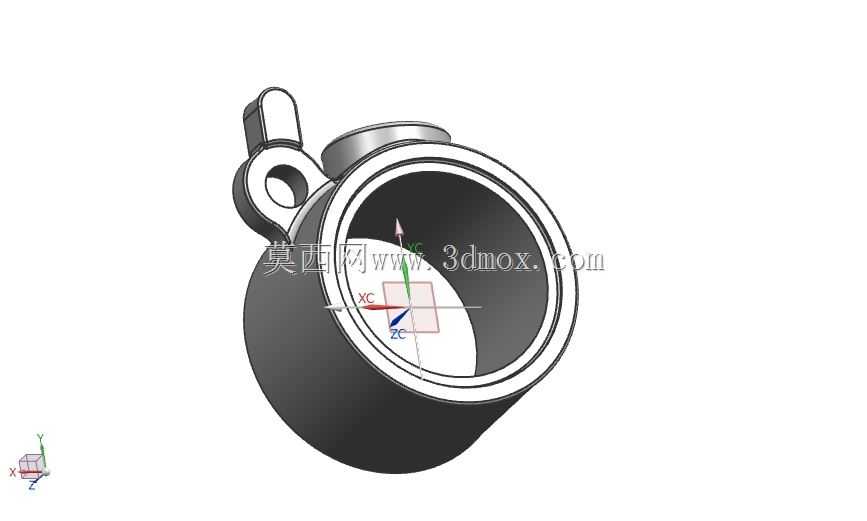

25毫米规格带侧耳快装式管路连接构件

　　这款25毫米规格的连接构件，主要面向中小通径的流体管路、气动回路以及轻型机械构件的对接场景，在小型自动化设备的气路排布、实验台流体管路搭建、小型液压支路的节点连接中都能见到这类结构的应用。区别于传统螺纹连接需要旋转多圈才能锁紧的操作逻辑，这款构件采用侧置带孔耳片的结构设计，安装时仅需将对接端嵌入对应接口的定位槽，通过耳片上的通孔穿入锁紧销或者快装卡扣，就能完成轴向与周向的双重固定，大幅缩短狭小安装空间内的管路装拆耗时，在需要频繁维护更换管路支路的设备上，这种结构能有效降低运维的操作难度。从结构设计逻辑来看，主体采用等径圆筒结构，内壁做了两级阶梯槽设计，靠近端口的浅槽用于嵌入密封胶圈，装配后密封件被压缩在对接端面与槽壁之间，能承受0.

　　8MPa以内的流体压力无渗漏，内侧的深槽则用于容纳对接管路的定位凸台，避免对接后出现轴向窜动。筒身外壁做了均匀的壁厚过渡，靠近耳片连接的位置做了局部加厚处理，因为耳片是整个构件受力最集中的区域，当锁紧件施加锁紧力时，加厚区域能分散应力，避免长期受力后筒身出现开裂变形。侧置的耳片并非垂直于筒身径向布置，而是带有12度的倾斜角度，这个角度是经过实际安装场景验证的，当管路贴靠设备钣金壁安装时，倾斜的耳片能让锁紧操作的空间避开壁面，操作人员无需使用特殊角度的工具就能完成锁紧件的拆装，耳片上的安装孔做了0.2毫米的倒角处理，既能引导锁紧销快速穿入，也能消除孔口的锐边，避免安装时划伤操作人员或者割破相邻的管线护套。从安装边界尺寸来看，

　　构件主体筒身的外径为32毫米，轴向总长度为28毫米，侧耳从筒身外壁向外延伸的最大距离为18毫米，耳片上的安装孔中心距离筒身端面的轴向距离为10毫米，安装时需要在对接位置预留出不小于40毫米的径向操作空间，以及30毫米的轴向装配余量，避免与周边的其他构件产生干涉。筒身的端面做了0.5毫米的倒角，既去除了机加工产生的毛刺，也能在对接时起到导向作用，即使对接时存在微小的同轴度偏差，也能顺着倒角顺利滑入对接位。在实际选型应用中，这类构件适配的管路外径公差范围在24.9毫米到25.1毫米之间，对于壁厚1.5毫米到2毫米的硬质尼龙管、薄壁金属管都能实现可靠连接，如果用于输送有一定腐蚀性的流体，仅需更换对应材质的密封胶圈即可，

　　主体结构的受力形式不需要做调整。不同于需要专用工具才能拆装的卡套式接头，这款连接构件的锁紧结构没有复杂的零件，日常维护时不需要储备专用的拆装工具，在野外作业的小型设备、移动作业的轻型机具上使用时，能大幅降低备件储备和工具携带的要求。建模过程中对耳片与筒身的连接位置做了圆角过渡处理，圆角半径为2毫米，这个细节既避免了应力集中导致的结构失效，也让铸件脱模或者机加工走刀时不会出现应力残留的问题，内壁的密封槽槽边做了微小的圆角，避免安装密封胶圈时被锐边割伤导致密封失效。整个构件没有多余的装饰性结构，所有的外形特征都是围绕安装便捷性、连接可靠性、加工工艺性来设计的，没有为了外观增加不必要的曲面结构，不管是采用金属棒料机加工成型，还是采用压铸工艺批量生产，都能实现较低的加工成本，适合批量应用在标准化的设备管路系统中。
