航空喷气式发动机涡轮风扇结构

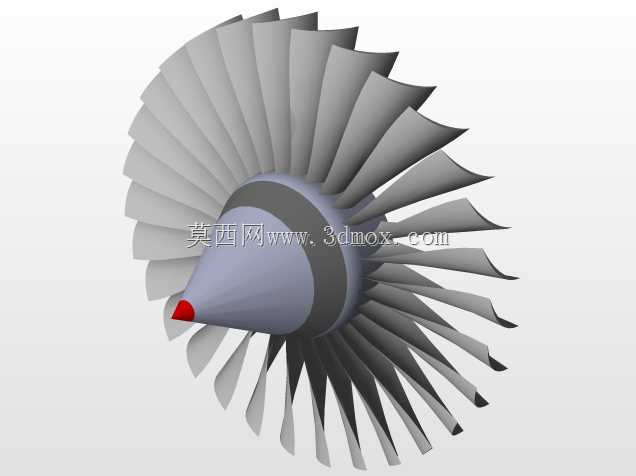

　　在民用干线客机、军用战术飞机的动力系统选型中，涡轮风扇式喷气发动机始终是大推力、低油耗需求场景下的核心配置，本次呈现的结构为发动机前端的风扇转子组件，是涡扇发动机最前端的气动做功部件。从实际装机场景来看，该组件安装于发动机进气道后方，直接承接来流空气的压缩做功过程，外涵道气流直接经风扇加速后产生80%以上的民用大涵道比发动机推力，内涵道气流则经后续压气机、燃烧室、涡轮段完成热力循环，因此风扇的叶型设计、轮盘连接结构直接决定了发动机的推进效率、喘振裕度与运行寿命。从设计思路层面展开，该风扇采用宽弦空心叶片布局，叶片前缘沿叶高方向带有复合掠角，叶根处与轮盘采用燕尾型榫头连接，可有效降低叶片自身重量同时提升抗外物撞击能力，

　　避免低空飞行时吸入鸟体、砂石造成叶片断裂失效；轮盘前端设置流线型整流锥，锥尖带有醒目的红色标识段，可在地面维护时直观判断转子转动状态，整流锥曲面采用二次抛物线构型，可引导进气道来流平滑进入叶栅通道，减少进气端的流动分离损失。在安装边界层面，该风扇组件的径向尺寸需匹配发动机短舱的内径设计，叶片叶尖与机匣之间预留0.5-2mm的冷态间隙，待发动机达到工作温度后，轮盘与叶片受热膨胀、离心力作用下叶片伸长，间隙可缩小至设计值，避免叶尖刮蹭机匣造成结构损伤；轴向安装时，轮盘后端面与低压压气机第一级转子通过止口定位，采用周向均布的精密螺栓连接，保证转子整体的动平衡精度，避免高转速下出现过大振动。从功能特性来看，

　　每一片风扇叶片的叶型都经过全三维气动优化，沿叶高方向的安装角、弦长、厚度呈连续变化，叶身带有轻微的扭转变形，适配不同半径处的线速度差异，保证整个叶高范围内的气流攻角处于最优区间，降低叶型损失；叶片表面的粗糙度需达到Ra0.8以下，减少附面层厚度，延缓气流分离，提升风扇的绝热效率。在地面台架试验环节，该风扇组件需完成超转试验、破裂试验、鸟撞试验等多项严苛考核，超转转速需达到额定转速的115%并保持5分钟不出现永久变形，破裂转速需高于额定转速的122%保证轮盘不会出现非包容性破裂，单个1.8kg的鸟体以250km/h速度撞击叶片时，叶片不能出现断裂飞出的情况，满足航空动力装置的适航要求。在日常维护场景中，

　　地勤人员可通过孔探仪检查叶片前缘的击伤、腐蚀情况，当叶片损伤超出维修手册规定的阈值时，可单独更换单片叶片，更换后需重新对整个风扇转子做动平衡校正，平衡精度需达到G2.5级以上，保证发动机在全转速范围内的振动值处于合格区间。不同于小涵道比军用涡扇的窄弦实心叶片设计，该类宽弦风扇结构更适配高亚音速巡航的民用飞行场景，可在相同推力下降低10%以上的燃油消耗，同时降低发动机的运行噪声，满足机场周边的噪声管控要求。
