凸轮配套从动件机械结构设计

　　在自动化装配线、包装机械、纺织设备这类需要实现周期性往复动作的工位里，凸轮从动件是整套凸轮机构里直接承接运动输出的核心部件，它的结构合理性直接决定了整套间歇传动机构的运行精度与使用寿命。很多刚接触机构设计的工程师容易把注意力全放在凸轮轮廓线的修型上，忽略从动件的结构匹配，最后做出来的机构要么运行卡顿、冲击噪声大，要么从动件端部磨损过快，用不了几个维护周期就需要更换配件。

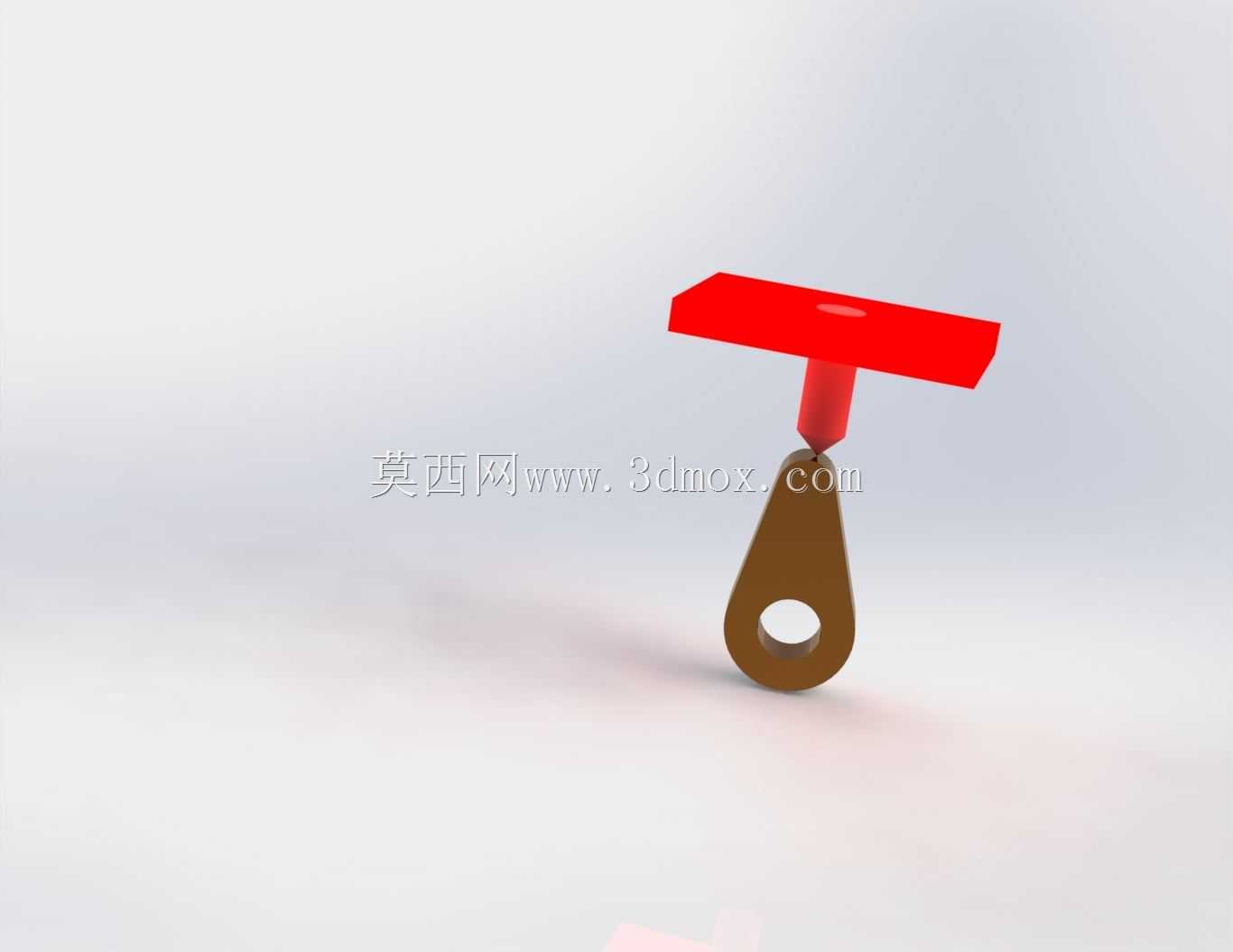

　　这套从动件采用的是平底接触式结构设计，和尖顶从动件相比，接触区域的压应力被大幅分散，不会因为长期高频率接触出现接触点凹陷磨损失效的问题，和滚子从动件相比，它没有额外的销轴、滚子装配环节，结构更紧凑，适合安装空间受限、传动行程较短的中低速轻载工位。从动件的主体采用长条形摆臂结构，下端设置同轴安装孔，孔位的公差带按照H7精度设计，既可以和固定铰接销轴形成间隙配合保证摆动自由度，又不会因为间隙过大出现摆动窜动，避免运动输出出现位置偏差。上端的平底接触部分做了加宽处理，接触平面的平面度公差控制在0.02mm以内，保证和凸轮轮廓面接触时始终保持面接触状态，不会出现局部应力集中的问题。

　　设计这类从动件的时候，首先要匹配对应凸轮的基圆直径与升程行程，确定从动件的摆臂长度——摆臂过长会导致结构刚性不足，高速摆动时出现形变震颤，摆臂过短则会增大接触端的压力角，增加凸轮驱动的负载损耗。接触端的平底宽度要覆盖凸轮轮廓的最大偏置距离，保证凸轮在整个升程、回程循环里，轮廓边缘不会超出平底接触范围，避免出现接触脱开、运动错位的故障。安装孔的位置要根据设备的整体安装布局确定，铰接点的固定座需要和设备机架做刚性连接，安装面的平面度要和从动件的摆动平面保持垂直，避免从动件摆动时出现侧向偏移，导致平底和凸轮面出现偏磨。

　　从安装边界来看，这套从动件的摆动平面需要和凸轮的回转平面完全重合，铰接销轴的轴向窜动量要控制在0.1mm以内，接触端的平底表面需要做淬火硬化处理，表面硬度达到HRC45-50，兼顾接触耐磨性和整体结构韧性，不会因为长期受冲击载荷出现端部崩裂的问题。在实际设备运行过程中，从动件的回程通常依靠复位弹簧提供回位力，弹簧的安装位置要避开从动件的摆动轨迹，弹簧力的大小要匹配从动件的自身重量与运动加速度，既要保证回程时从动件始终贴紧凸轮轮廓，又不会因为弹簧力过大增加凸轮的驱动负载，加剧接触表面的磨损。

　　在不同的应用场景里，这类从动件的结构可以做针对性调整，比如在粉尘较多的冲压送料工位，可以在铰接孔位置加装防尘密封圈，避免金属碎屑进入铰接配合面加剧磨损；在有洁净要求的食品包装工位，接触端可以采用食品级耐磨材质做衬层，避免润滑油脂污染生产物料。需要注意的是，从动件的平底接触表面不建议做过于光滑的镜面处理，适当的表面粗糙度可以留存少量润滑脂，形成稳定的油膜降低摩擦系数，反而能延长部件的使用寿命。整套结构没有多余的复杂特征，加工工艺性好，普通的铣削、钻削设备就能完成加工，后期维护更换成本低，适合在各类通用凸轮传动工位做标准化配件使用。
