在常规机械传动系统的布局中,直齿圆柱齿轮是应用覆盖范围极广的基础传动构件,这类构件不需要复杂的角度修形就能实现平行轴之间的稳定动力传递,在中小载荷、定传动比的工况下有着极高的运行可靠性。从实际应用场景来看,这类齿轮广泛出现在轻工输送设备的动力端、小型机床的进给传动链、农用机械的变速模块、通用减速机的输入输出级,甚至部分手动工装夹具的力矩传递结构中,只要存在平行轴回转动力传递、对传动轴向力控制有要求的场合,都能看到这类直齿圆柱齿轮的应用。不同于斜齿轮会在啮合过程中产生轴向分力,直齿圆柱齿轮的轮齿与齿轮端面保持平行,啮合接触线沿齿宽方向同时进入、同时退出啮合,虽然瞬时啮合刚度的变化会带来一定的传动冲击,但胜在结构简单、加工难度低、
装配时不需要额外调整轴承的轴向承载间隙,对安装支座的结构强度要求也更友好。在设计这类齿轮的过程中,首先要匹配安装边界确定中心孔的尺寸,中心孔作为齿轮与传动轴的配合基准,公差带通常选取过渡配合区间,既保证传动过程中不会出现相对轴的滑移偏转,也能在设备维护时顺利完成拆卸更换。轮齿部分的参数选取需要结合实际传递的额定扭矩计算模数,模数过小会导致轮齿抗弯强度不足,在过载冲击下出现断齿失效;模数过大则会增大齿轮整体外径,挤占传动腔的内部安装空间,还会提升啮合过程中的噪声水平。齿宽的设定需要匹配对应传动轴的支撑跨距,齿宽过窄会导致单位齿面载荷过高,长期运行容易出现齿面点蚀;齿宽过宽则会提升对轴系平行度的装配要求,一旦安装出现角度偏差,

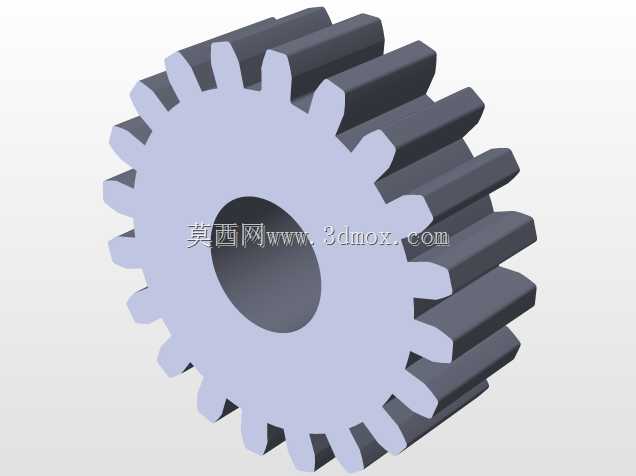

就会出现轮齿一端偏载接触,加剧局部磨损。从结构外形来看,该齿轮采用实心辐板式结构,没有额外的减重孔设计,这种结构更适合中小尺寸、中等载荷的应用场景,整体加工工序更少,批量生产时的工艺成本更低,齿轮端面与内孔的垂直度公差需要严格控制,避免装配后齿轮出现端面跳动,导致啮合间隙沿圆周方向分布不均。在实际装配环节,这类齿轮通常通过平键与传动轴实现周向固定,部分需要轴向滑移换挡的场景下,还会在中心孔内加工对应的花键结构,保证齿轮沿轴滑动时依然能稳定传递扭矩。轮齿的加工通常采用滚齿工艺完成初加工,对于转速较高、传动精度要求更高的场合,还会在滚齿后增加剃齿或磨齿工序,提升齿面的粗糙度等级与齿形精度,降低啮合过程中的振动与噪声。在日常运维过程中,
这类直齿轮的失效形式主要集中在齿面磨损、齿面点蚀、轮齿折断这几类,只要在设计阶段准确核算载荷、选取合适的材料与热处理工艺,装配时保证两轴的平行度与啮合侧隙在合理区间,配合定期的润滑脂或润滑油更换,就能达到很长的使用寿命。不同于其他复杂齿形的传动构件,直齿圆柱齿轮的建模过程不需要进行复杂的螺旋线扫掠,只需要在端面上绘制准确的渐开线齿形轮廓,通过拉伸操作就能生成基础齿体,再对齿端边缘做微小的倒角处理,避免装配过程中齿边磕碰损伤,也能减少啮合初始阶段的边缘接触应力。在进行三维建模时,需要特别注意齿根圆角的处理,齿根位置是轮齿弯曲应力集中的区域,圆角半径过小会大幅提升应力集中系数,降低轮齿的抗冲击能力,因此在建模时不能为了简化操作将齿根做成直角结构,必须保留符合设计规范的过渡圆角。对于设备选型人员来说,选用这类直齿轮时首先要确认传动比是否匹配系统的转速要求,再核算额定扭矩是否覆盖设备的峰值载荷,同时核对安装孔的尺寸、键槽的规格是否与现有传动轴一致,齿轮的外径是否会与传动腔内部的其他构件产生运动干涉,不需要额外定制特殊结构的情况下,标准参数的直齿圆柱齿轮通用性极强,备件采购与更换都十分便捷。在很多入门级的机械传动教学场景中,直齿圆柱齿轮也是最常用来讲解齿轮啮合原理、传动参数计算的典型构件,其结构逻辑清晰,参数关联直观,能帮助初学者快速理解齿轮传动的核心设计逻辑。
- 上一篇:带键槽直齿圆柱传动齿轮结构设计
- 下一篇:参数化渐开线圆柱齿轮结构设计方案
- 全部评论(0)
- 模板大小: 9.54 MB
- 售价:5金币
- 下载次数: 12
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类: 齿轮
