可折叠组合式施工作业防护架结构设计

　　在建筑外立面施工、室内高空点位检修、小型设备安装作业场景中，这类可折叠组合式防护架是替代传统固定式脚手架的轻量化作业承载构件，核心用途是为作业人员提供稳定的站立操作平台，同时通过框架式围护结构降低高空坠落风险，适配层高2.8米至4.2米的常规室内作业、低层建筑外墙维护、场馆内设备安装等场景，无需复杂的扣件拼接流程，单人即可完成展开与固定作业。

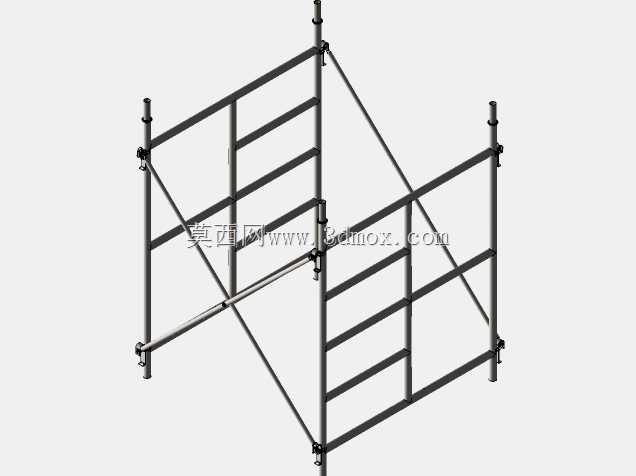

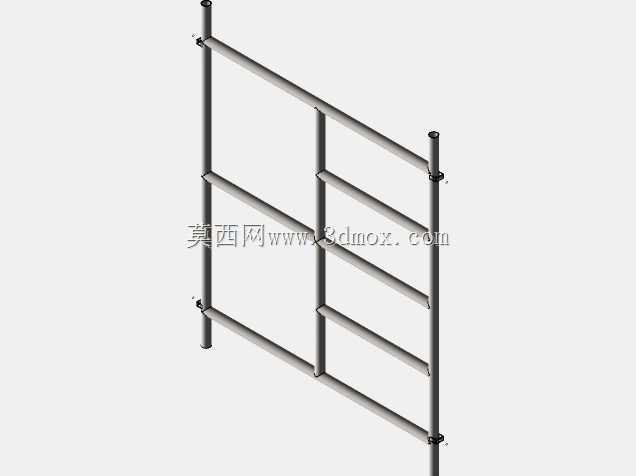

　　从结构设计逻辑来看，整体采用矩形钢管作为主受力杆件，主立杆采用直径48mm的标准焊接钢管，壁厚控制在2.5mm至3mm区间，既保证单根杆件的轴向承压能力，又控制整体架体的自重，单组架体展开后总重量控制在25kg以内，方便人工转运。架体的横向横杆采用等间距排布，相邻横杆的垂直间距控制在400mm，既可以作为作业人员攀爬的踏步结构，也能形成侧面防护栏，防止作业人员从架体侧面失足跌落。斜向支撑杆件采用铰接结构与主框架连接，展开后斜杆与主立杆、横杆形成稳定的三角形受力结构，抵消架体承受水平侧向力时的形变，铰接节点采用带防脱销的旋转扣件，折叠状态下斜杆可贴合主框架收纳，收纳后整体厚度不超过150mm，可直接放入普通工程车后备箱或者施工电梯的边角位置，减少转运时的空间占用。

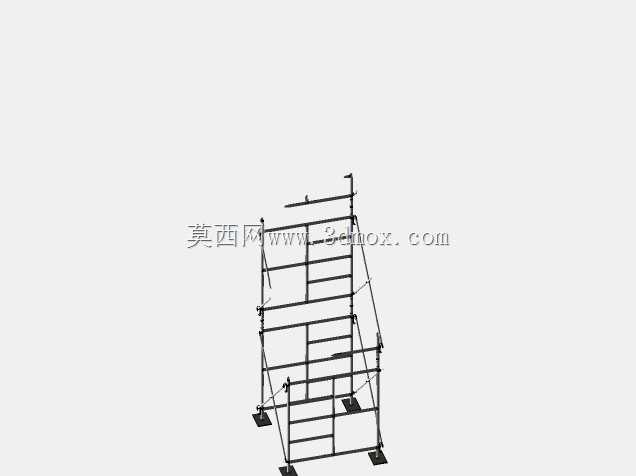

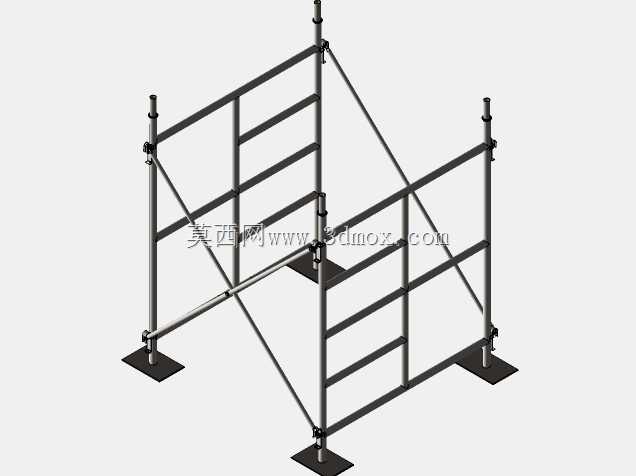

　　架体的底部立杆端头设置有可调式防滑底座，底座调节行程为100mm，可适配不平整的作业地面，通过旋转调节螺母即可调整架体的水平度，避免架体因地面倾斜出现受力不均的问题。立杆的上下端头设置有同轴连接套管，多组架体可沿垂直方向拼接叠加，最高可拼接至3层，满足最高6米左右的作业高度需求，拼接节点处设置有弹簧插销，插入后可限制上下段架体的相对位移，防止拼接后出现架体滑脱的风险。横向连接位置设置有快装锁扣，两组架体可沿水平方向拼接扩展作业平台的宽度，拼接后整体平台的宽度可从单组的0.8米扩展至1.6米甚至更宽，适配多人同时作业或者大尺寸构件安装的作业需求。

　　从安装边界来看，单组架体展开后的外形尺寸为长1.8米、宽0.8米、高1.7米，展开作业时所需的最小地面空间为2米×1米，无需额外的拉结固定即可独立稳定放置，单组架体的额定承载能力为200kg，可同时容纳两名作业人员携带常用工具站立操作。架体的所有焊接节点均采用满焊工艺，焊后打磨去除焊渣并做防锈喷涂处理，适应户外潮湿环境下的使用需求，杆件表面做喷塑处理，避免长期使用后出现锈蚀掉漆的问题，延长架体的使用寿命。

　　设计过程中特意规避了传统扣件式脚手架零件零散、易丢失、安装耗时久的问题，所有杆件均为一体化铰接连接，没有零散的扣件配件，展开时只需将两侧主框架拉开至限位位置，扣紧斜向支撑杆的锁扣即可完成安装，整个安装过程耗时不超过2分钟，相比传统脚手架的安装效率提升80%以上。架体的踏步横杆表面做滚花防滑处理，即使鞋底沾有泥水或者油污，也能保证踩踏时的摩擦力，减少滑倒风险。侧面的横杆间距经过反复校核，既不会因为间距过大导致防护失效，也不会因为间距过小增加不必要的杆件重量，在保证防护性能的前提下最大化控制架体自重。

　　在实际工程应用中，这类架体除了常规的施工作业使用，还可作为临时的物料放置架、展会搭建的临时支撑结构、影视拍摄的临时登高平台使用，适配场景非常广泛。折叠收纳后的形态规整，可堆叠存放，仓储时的空间利用率相比传统固定式脚手架提升60%以上，特别适合装修施工队、设备维保团队、物业运维部门这类需要频繁转场作业的单位使用。结构受力计算时，按照1.5倍的额定载荷做静载测试，架体的最大形变量不超过3mm，卸载后可完全恢复形变，无永久塑性变形，满足长期重复使用的强度要求。铰接节点的销轴采用45号钢调质处理，表面做镀锌防锈处理，反复折叠展开的使用寿命可达1万次以上，不会出现销轴磨损松旷的问题。
