钢结构斜向支撑连接节点构造设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375902

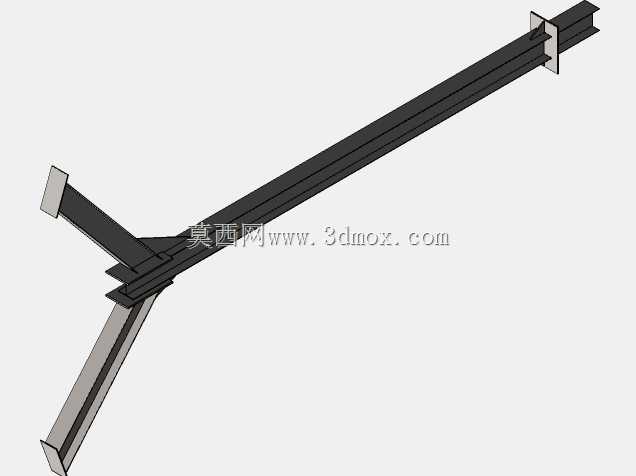

  • 钢结构斜向支撑连接节点构造设计

  在大跨度工业厂房、多层钢结构民用建筑、户外高耸构筑物的结构体系中,斜向支撑与主钢梁的连接节点是传递水平荷载、保证结构整体抗侧刚度的核心部位,日常设计中这类节点的构造合理性直接决定了结构在风载、地震作用下的受力可靠性,不少现场出现的焊缝撕裂、型钢变形问题,追根溯源都是节点构造设计阶段没有结合实际受力路径做细化处理。这个节点的设计核心是解决斜向双拼型钢支撑与主H型钢梁的力流平顺传递问题,区别于常规的单斜杆支撑节点,这里采用了双斜杆分岔的构造形式,一根斜杆沿主钢梁轴向斜向延伸,另一根斜杆向下形成三角受力体系,能够同时承担水平方向的剪力与竖直方向的分力,避免单斜杆节点容易出现的应力集中问题。从构造细节来看,主钢梁采用标准热轧H型钢截面,

  支撑构件采用同规格的H型钢斜向裁切后拼接,在支撑与主梁的连接位置设置了加劲肋板,肋板的厚度与主梁腹板厚度匹配,焊接位置避开了主梁的翼缘焊缝热影响区,防止焊接残余应力对主梁母材造成损伤。设计过程中首先要明确安装边界条件,主钢梁的上翼缘通常作为楼面板或者屋面板的承载面,因此连接节点的所有突出构件都不能超出主梁上翼缘的顶面标高,避免影响后续楼承板的铺设作业;斜向支撑的下端连接位置需要预留与下层结构柱或者下层钢梁的连接端板距离,端板的螺栓孔位要和下部构件的预装孔位完全对齐,考虑到现场安装的公差累积,支撑的端部裁切预留了2mm的现场修磨余量,避免构件加工误差导致现场无法装配。从受力特性上看,这个节点属于刚性连接节点,不仅要传递轴力,

  还要传递节点处的弯矩,因此在支撑与主梁的交接位置,腹板采用全熔透坡口焊缝,翼缘采用角焊缝加补强板的构造,焊缝的计算长度按照最不利荷载组合下的内力值确定,避免焊缝强度不足导致的节点失效。实际应用中这类节点常出现在钢结构的柱间支撑、屋面水平支撑的跨中连接位置,相比单斜杆的支撑体系,双斜杆分岔的构造能够减少单根支撑的长细比,不用额外设置支撑中间的拉结杆件,就能满足钢结构设计规范中对受压构件长细比的限值要求,同时三角构造的形式也能提升节点区域的抗扭刚度,避免主钢梁在水平荷载作用下出现侧向扭转变形。建模过程中需要特别注意型钢的相贯线处理,斜向支撑与主梁的交接位置不能出现构件重叠或者缝隙过大的问题,所有的焊缝位置都要预留出焊脚尺寸的空间,

  加劲肋的设置位置要对齐支撑的翼缘中线,保证力流能够直接通过加劲肋传递到主梁的腹板,而不是通过翼缘的局部变形来传递内力。另外在安装边界上,节点的所有连接构件都要考虑现场吊装的作业空间,斜向支撑的单段重量不能超过现场常规吊装设备的起吊能力,因此这个节点的支撑构件可以拆分为两个独立的斜杆单元,现场分别与主梁预装的连接板进行螺栓定位后再焊接,降低现场安装的难度。不少新手设计师在做这类节点设计时,容易忽略支撑端部的裁切角度,导致斜杆与主梁的接触面存在缝隙,现场安装时强行撬动构件对位会产生初始装配应力,后续结构受力时容易出现焊缝开裂的问题,这个设计里提前对斜杆的端部做了精准的相贯裁切,保证斜杆的翼缘和腹板都能与主梁的接触面完全贴合,减少现场的修配工作量。同时节点处的防腐处理也在构造上做了考虑,所有构件拼接的缝隙位置都预留了防腐涂料的作业空间,不会出现封闭的死角导致后期锈蚀无法维护,对于外露的钢结构项目,这类节点的构造细节直接决定了结构的整体使用寿命。
