立式带式输送张紧检测机架结构设计

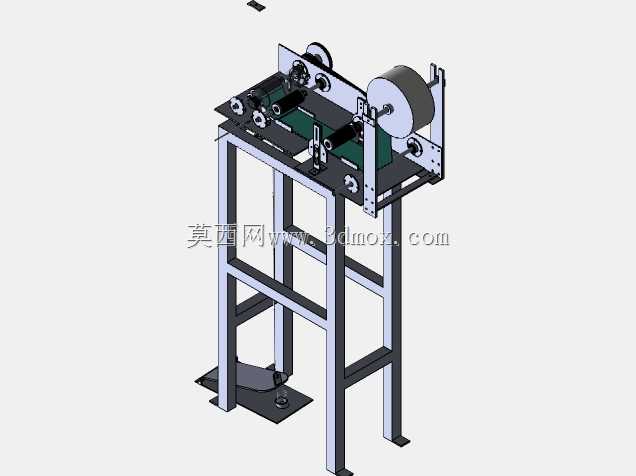

　　这套立式带输送结构的设计初衷，是为了解决小尺寸工件在垂直空间受限工位的短距离平稳传输需求，常见应用在电子元器件分拣线末端、小型五金件加工工序间的转序衔接、包装线前段的物料规整输送环节，区别于常规水平布置的长距离皮带机，该结构采用高立式方管焊接机架，将输送单元架高至适配人工操作台面或者下游设备进料高度的位置，省去了额外搭建操作平台的成本。从结构布局来看，底部采用四块带安装孔的方形地脚板，通过膨胀螺栓即可直接固定在水泥地面或者车间钢制平台上，机架主体采用40*40规格的标准方管焊接成型，横竖撑的排布完全避开了皮带运行的干涉区域，同时在中部设置两道横向加强撑，避免高机架在设备启停时出现共振晃动，机架整体的安装边界控制在长800mm、

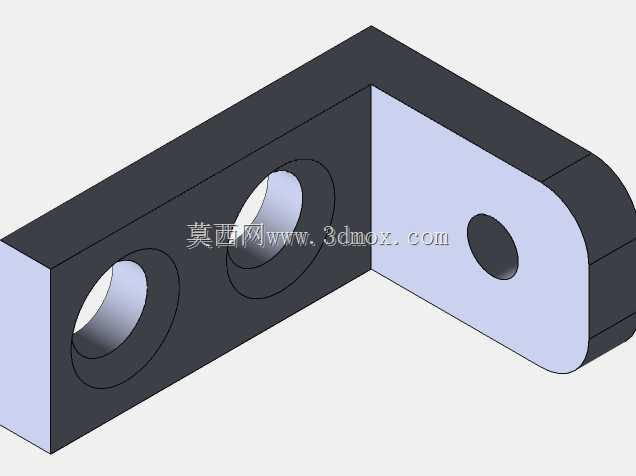

　　宽600mm、高1600mm范围内，不会占用过多车间平面空间，适合在老旧生产线改造的狭窄工位布设。输送单元的核心设计围绕皮带张紧与跑偏调节展开，主动辊筒布置在机架上部一侧，配套的驱动电机安装位预留了同步带传动的安装空间，可根据实际输送负载选择适配功率的减速电机，从动辊筒端设置了腰型孔调节结构，通过调整螺栓即可改变辊筒的前后位置，实现皮带张紧度的快速调节，无需拆解机架主体结构。皮带上方设置的多组压轮组件，主要针对轻薄型易飘起的物料设计，比如薄片状的塑胶件、纸质包装盒，压轮采用包胶材质，不会刮伤物料表面，同时能保证物料和皮带表面的有效接触，避免输送过程中出现打滑偏移。在机架上部的侧边还预留了检测元件的安装支架位，可直接安装光电传感器、

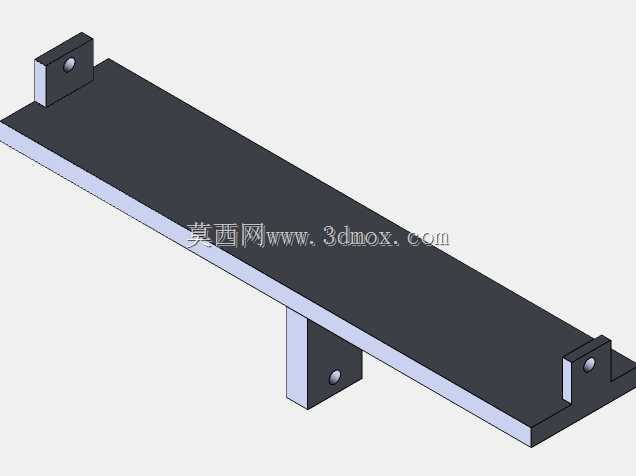

　　计数探头或者色标检测元件，适配不同生产场景下的物料到位检测、计数、分拣信号触发需求，不需要后期在机架上额外焊接支架，减少现场改造的工作量。设计过程中特意将所有辊筒的安装座都设计成可拆卸式，通过螺栓固定在机架上部的安装板上，当辊筒出现磨损或者皮带需要更换时，只需要拆除对应安装座的固定螺栓即可完成维护，不需要将整个上部结构拆解。皮带的回程段也设置了两组托辊，避免长距离回程的皮带出现下垂剐蹭机架的问题，所有转动部位都预留了润滑脂加注口，方便日常设备维护时的保养操作。从受力角度校核，机架的方管选型完全满足最大15kg/m的线负载输送需求，地脚板的尺寸和螺栓孔间距经过抗倾覆计算，即使在单侧上料的偏载工况下，也不会出现机架倾斜的问题。

　　上部的驱动端安装位还设置了电机调节板，可适配不同中心距的同步带轮安装，给用户后期根据工况更换驱动部件留出了足够的调整空间。整个结构没有多余的冗余设计，所有钣金件都采用常规折弯工艺即可加工，方管焊接后只需要做简单的打磨喷塑处理，加工成本可控，装配时所有部件都有对应的定位基准，不需要复杂的工装即可完成整机组装，适合小型设备厂商做标准化机型批量生产，也可作为非标自动化线体的标准输送单元直接调用，适配不同行业的短距离高架输送需求。
