工业用模块化钢结构承重桥架设计

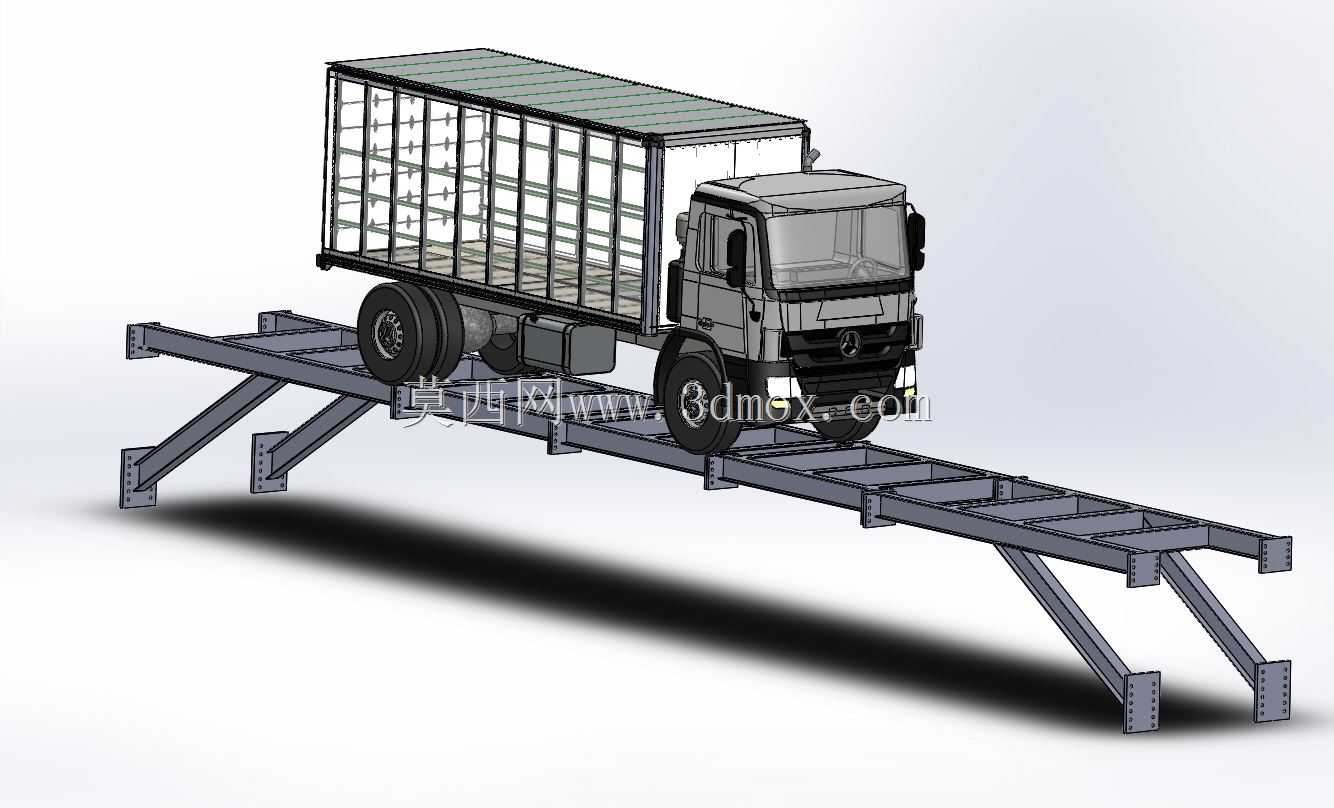

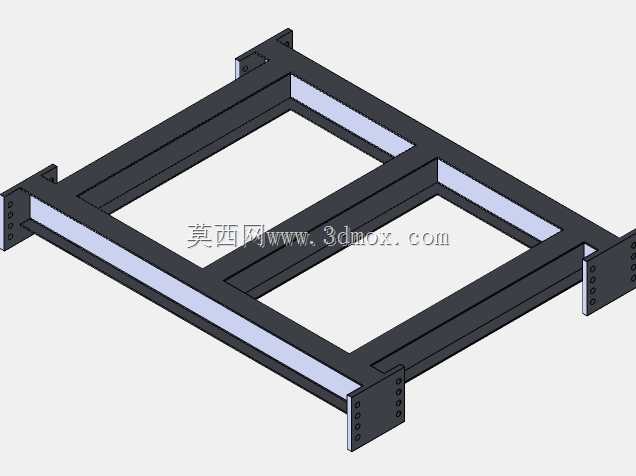

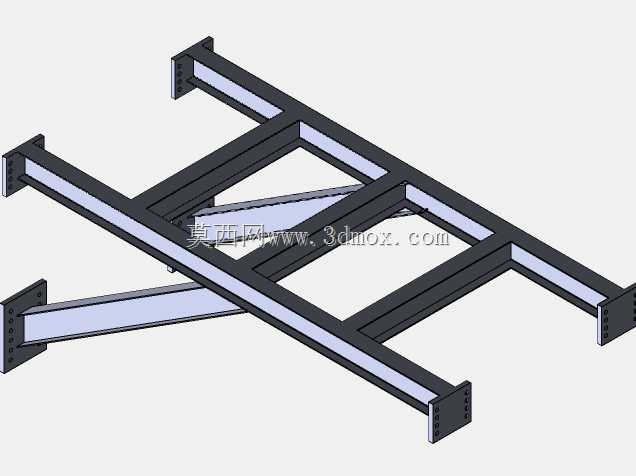

　　这款钢结构承重桥架主要面向工业厂区管线布设、户外临时通道搭建、轻型设备跨距支撑这类实际工程场景，在厂区改造、管线综合排布项目中，这类构件往往需要兼顾现场拼接效率与长期承重稳定性，避免后期运维出现结构形变隐患。从结构设计逻辑来看，整体采用分段式桁架受力体系，主受力梁沿桥架纵向通长布置，横向等距设置连接肋板，肋板与主梁之间采用满焊连接的模拟处理，建模阶段就提前预留了现场螺栓拼接的孔位间隙，不需要现场二次开孔加工，能大幅缩短现场安装的作业周期。桥架两侧设置的带角度导向段，主要是为了匹配不同高差的对接端面，不管是和地面预埋支座连接，还是和相邻段桥架做拼接，都能通过导向段的过渡消除安装累计误差，避免出现对接错位导致的应力集中问题。

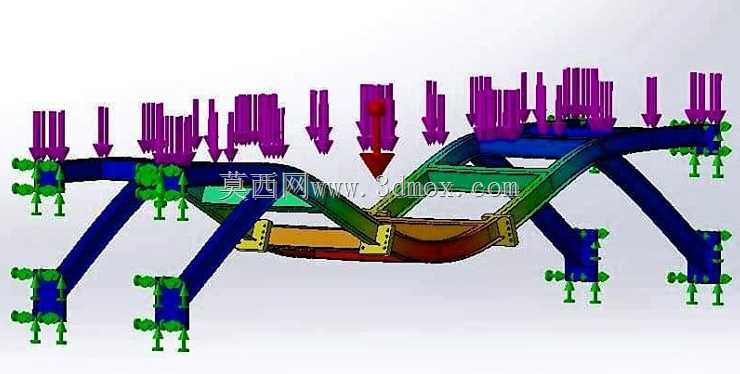

　　从实际受力特性来看，纵向主梁采用等截面型钢的建模逻辑，截面参数匹配常规热轧型钢的规格库，横向肋板的间距经过受力排布优化，在保证整体抗扭刚度的前提下，尽可能减少冗余材料的使用，控制构件整体自重。桥架的踏面区域采用防滑纹理的结构设计，不管是作为巡检人员的临时通行通道，还是作为轻型管线的布设支撑面，都能提供足够的摩擦阻力，避免人员滑倒或者管线移位。建模过程中对所有焊接连接位置都做了圆角过渡处理，还原实际加工中的焊脚尺寸，避免应力集中导致的结构疲劳，同时也为后续的有限元受力分析提供了准确的模型基础，不需要二次处理模型细节就能直接导入分析软件做静力学仿真。

　　在安装边界的适配性上，这款桥架的两端连接端面都做了标准化法兰盘的结构设计，法兰盘上的孔位采用等距圆周排布，和同系列的桥架构件可以实现任意互换拼接，不需要针对单个构件做定制化加工。桥架的整体宽度适配常规工业巡检通道的通行要求，净通行宽度满足单人携带工具通行的空间需求，纵向分段长度匹配常规货运车辆的运输尺寸限制，不需要做分段拆解就能直接整体运输，降低物流转运的成本。构件底部预留了和预埋支座连接的安装孔位，孔位的长圆孔设计可以抵消现场土建施工的预埋位置误差，安装时不需要额外扩孔就能完成支座固定，适配不同厂区的地面预埋公差。

　　在实际项目应用中，这类钢结构桥架还可以根据现场的跨距需求，灵活调整横向肋板的排布密度，如果是大跨距的布设场景，只需要加密横向肋板、适当增加主梁的截面规格，就能在原有模型基础上快速改型，不需要重新搭建整体结构框架。建模阶段已经把所有的构件参数做了参数化关联，修改截面参数、分段长度、肋板间距的时候，对应的连接孔位、导向段角度都会自动更新匹配，能大幅提升同系列构件的改型设计效率。针对户外使用的场景，模型里预留了防腐涂层的厚度间隙，后续加工做热镀锌或者防腐喷涂处理的时候，不会因为涂层厚度导致拼接位置出现装配干涉，所有配合面的间隙都提前做了公差预留，符合实际钢结构加工的工艺要求。

　　从结构细节来看，桥架的所有棱角位置都做了倒角处理，避免安装过程中出现尖锐棱角划伤施工人员的问题，同时也能减少涂层在棱角位置的厚度不足问题，提升构件的防腐使用寿命。横向肋板上预留的管线固定孔位，可以直接用来绑定电缆、压缩空气管路等工业管线，不需要额外在桥架上焊接固定支架，减少现场的动火作业量，尤其适合在防爆厂区这类有动火限制的场景使用。整体结构没有复杂的异形曲面构件，所有零件都可以通过常规的切割、焊接工艺加工完成，不需要特殊的加工设备，普通的钢结构加工厂就能完成生产制造，加工成本可控，适合批量采购应用在大型厂区的管线综合项目中。
