全地形车辆空间管桁架承载框架结构

　　这套空间管架结构是面向非道路全地形行驶场景开发的核心承载基体，主要适配小排量轻量化越野全地形车的改装、试制以及教学演示场景，能够覆盖林间穿越、沙地行进、非铺装路面短途通行等多种复杂工况的承载需求。从实际使用场景来看，这类管架结构常被用于小型越野赛车、单人全地形作业车的底盘基体，除了承接驾乘人员的重量之外，还需要承担动力总成、行走机构、操控组件的安装定位功能，同时在车辆发生侧翻、正面碰撞时提供足够的结构防护，避免驾乘空间出现侵入性变形。

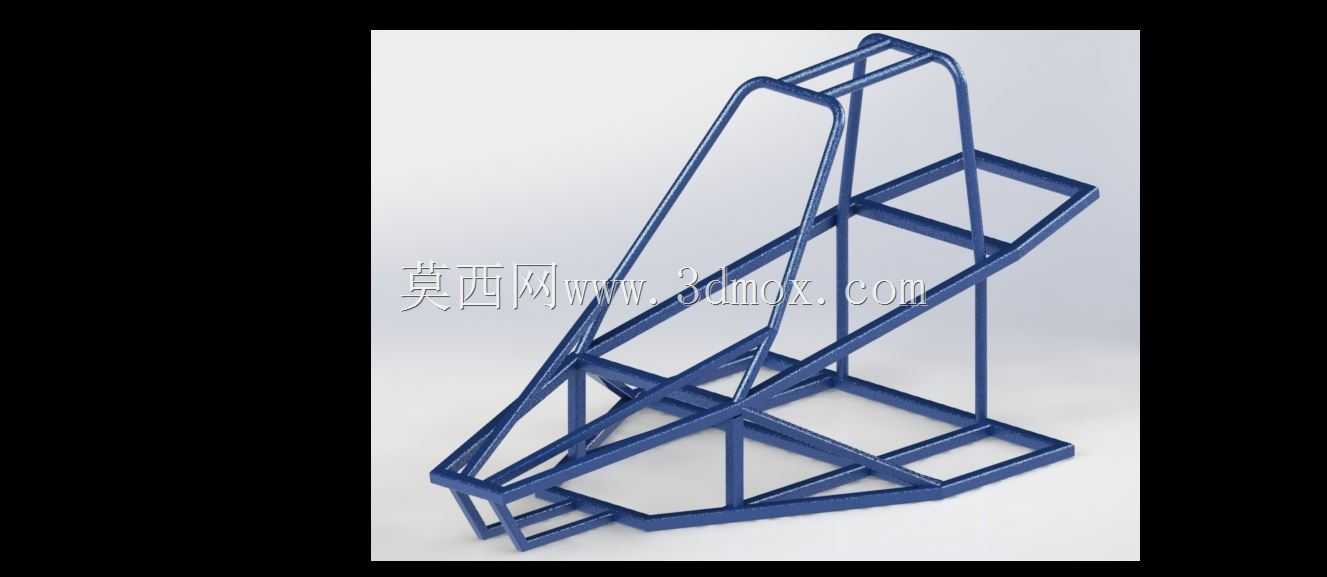

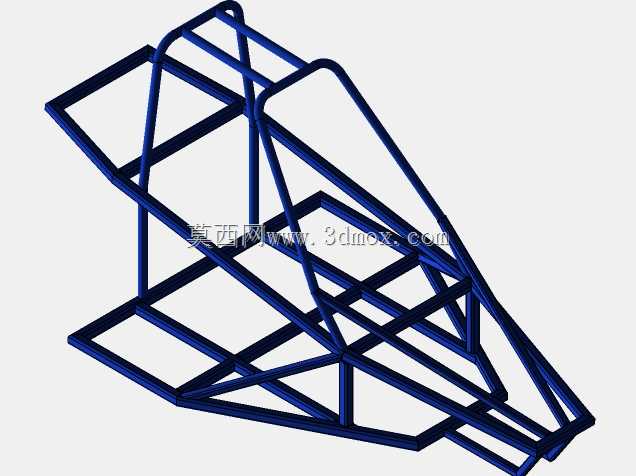

　　设计过程中优先采用了三角形空间桁架的力学逻辑，所有管件的交汇节点都做了相贯线贴合处理，没有额外的拼接转接板，尽可能降低结构冗余重量。主承力管件沿车辆纵向从前鼻段一直延伸到后部动力安装区，侧向布置了倾斜的防滚支撑管，在驾乘区域形成闭合的笼式防护空间，即使车辆出现侧翻，上部的管架结构也能预留出足够的生存空间，不会直接挤压驾乘位置。前部的收窄结构是为了匹配转向机构的安装边界，预留出前轮转向的摆动空间，避免转向过程中轮胎与管架发生运动干涉。

　　从结构功能划分来看，下部的两层平行管架是主要的安装基准面，下层管架用于固定行走悬架的安装吊耳、制动管路的走线卡扣，上层平面则用于固定座椅、油箱以及操控踏板组件。后部预留的开放式区域是动力总成的安装位，设计时没有做封闭的管架约束，就是为了适配不同排量的单缸发动机安装，不管是600cc、650cc还是1000cc排量的动力单元，都可以通过调整安装支架的位置在这个区域完成固定，不需要对主框架进行切割修改，大幅提升了框架的适配灵活性。

　　建模过程中全程采用结构构件生成逻辑，每一段管件的规格都保持统一，没有出现变径、异形管的设计，这样在实际制作的时候，只需要准备统一规格的无缝钢管，按照相贯线的切割样板下料，就可以完成所有管件的加工，不需要定制特殊截面的管材，能够有效降低试制阶段的加工成本。所有管件的连接位置都预留了足够的焊接操作空间，节点处的相贯线切口完全贴合管件外壁，焊接时不需要额外填充大量焊料就可以保证连接强度，同时也减少了焊接变形对整体尺寸精度的影响。

　　安装边界方面，框架整体宽度控制在常规全地形车的合规范围内，两侧的管架没有超出轮胎的外侧轮廓，避免越野过程中管架直接与障碍物发生刮碰。前部的防撞管段突出于前轮安装位一定距离，发生正面碰撞时可以先吸收一部分冲击能量，减少冲击力直接传递到驾乘区域。上部的防滚管高度经过反复校核，在保证驾乘人员头部空间的前提下，尽可能降低整车重心，提升车辆在侧倾坡面行驶时的稳定性。管架上预留的多个横向连接杆位，既可以用于加装附属配件，也可以作为结构加强点，在应对大冲击工况时额外加装斜撑提升整体刚度。

　　从结构力学特性来看，这套框架的受力传递路径非常清晰，路面传递上来的冲击载荷会通过悬架安装点分散到多根纵向主管上，再通过斜向的支撑管分解到整个框架结构，不会出现应力集中的单点受力情况。即使某一根管件出现局部变形，周边的桁架结构也能暂时承担载荷，不会出现整体结构瞬间失效的情况，完全满足非道路行驶场景下的结构可靠性要求。对于三维建模学习者来说，这套结构也非常适合练习结构构件的调用、相贯线节点处理、装配干涉检查等常用建模技能，能够直观理解空间桁架结构的力学设计逻辑。
