离心力分析用螺旋辊轴结构设计

　　在离心力相关的实验教学、小型物料离心分选以及低载荷旋转传动场景中，这类螺旋辊轴结构是核心的受力与传动载体，很多初次接触旋转力学结构设计的工程师，容易忽略螺旋槽型对离心力分布的影响，要么把槽距做的完全等距导致局部应力集中，要么忽略端部的定位结构设计，导致高速旋转时出现轴向窜动，直接影响离心力分析的实验数据准确性，或是传动过程中的运行稳定性。

　　从实际应用场景来看，这类结构既可以作为高校力学实验室中离心力演示装置的核心旋转件，也可以适配小型离心分选设备的输送辊道，在旋转过程中依靠螺旋槽的导向作用，让套设在辊轴上的配重环、或是待分选的小型颗粒物料沿轴向逐步移动，同时在旋转产生的离心力作用下完成受力特性验证、或是不同密度物料的分层分选。不同于普通光轴或者普通传动丝杠，这个结构的螺旋升角经过针对性调整，在常用的300-1200rpm转速区间内，螺旋槽对配套环件的轴向推力与旋转产生的离心力形成动态平衡，不会出现环件突然窜动、或是卡滞在槽内无法移动的问题。

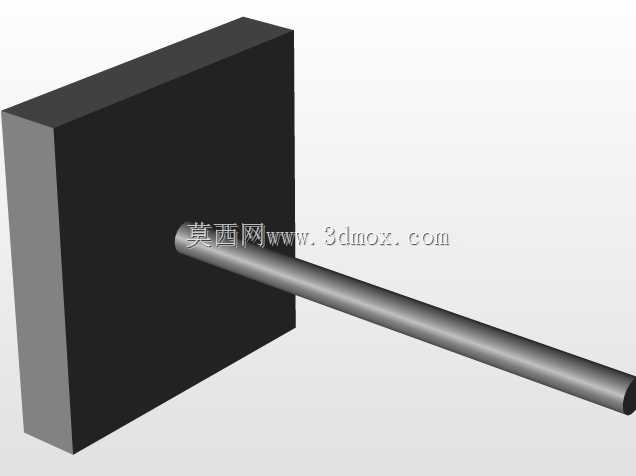

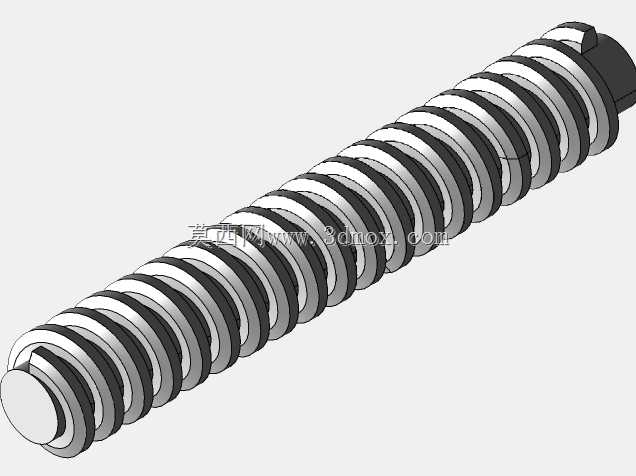

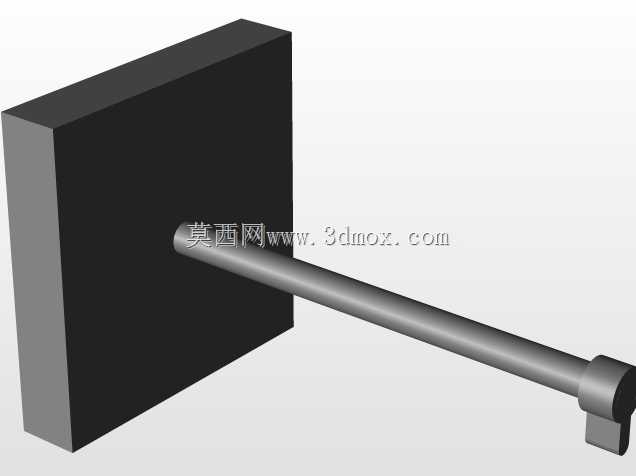

　　设计思路上，整个辊轴采用等直径基体加等距螺旋凸棱的结构，基体部分的同轴度公差控制在IT7级以内，保证高速旋转时的动平衡性能，两端的轴头做了差异化设计，一端是平整的定位端面，用于和驱动端的联轴器配合，靠端面的摩擦力传递扭矩，另一端做了小尺寸的止挡凸台，防止套在轴上的配套环件在离心力作用下从轴端脱出。螺旋凸棱的截面采用圆弧过渡的矩形结构，棱边做了R0.5的圆角处理，一方面减少和配套环件接触时的磨损，另一方面避免尖角位置在离心力反复作用下出现应力疲劳开裂。很多新手在做这类结构时，会把凸棱和基体的交接处做成直角，实际运行不到几十个小时，交接位置就会出现细微的疲劳裂纹，尤其是在频繁启停的离心实验场景下，裂纹扩展速度会更快，直接缩短部件的使用寿命。

　　外形尺寸与安装边界方面，这类辊轴的有效工作长度通常根据配套的实验台架或是分选设备的腔体宽度确定，轴体外径和螺旋凸棱的外径差值控制在5-8mm之间，既保证螺旋槽有足够的深度容纳配套环件的定位凸缘，又不会因为凸棱过高导致旋转时的风阻过大、或是动平衡调校难度提升。安装时两端采用深沟球轴承作为支撑，轴承位的直径比轴体基体直径小2mm，靠轴肩实现轴承的轴向定位，驱动端的轴头长度预留出联轴器的安装空间，同时要保证轴头的键槽（如果采用键连接的话）和螺旋凸棱的相位对应，避免装配后出现初始动平衡偏差。需要注意的是，安装时两个支撑轴承的同轴度误差要控制在0.02mm以内，否则高速旋转时辊轴会出现周期性的径向跳动，不仅会让离心力的测试数据出现明显偏差，还会加剧轴承的磨损，大幅提升设备运行时的振动噪音。

　　从功能特性来看，这个结构的螺旋槽是连续贯通的，配套的环件可以在旋转过程中沿整个工作长度平稳移动，每个螺旋凸棱的受力面都做了表面淬火处理，硬度达到HRC45-50，能够承受环件在离心力作用下对棱面的持续挤压，不会因为长期使用出现棱面压溃变形的问题。和普通的光滑离心轴相比，这种带螺旋凸棱的结构不需要额外设置轴向定位挡圈来限制环件的移动轨迹，依靠螺旋槽的导向就能让环件按照设定的速度沿轴向移动，简化了整个离心装置的结构设计，减少了额外零件带来的装配误差累积。在做离心力分析实验时，只需要调整驱动电机的转速，就能改变环件受到的离心力大小，同时观察环件在螺旋槽上的移动状态，就能直观验证离心力和转速、旋转半径之间的对应关系，比纯理论的公式推导更有实操参考价值。

　　实际选型适配的时候，要根据具体的使用场景确定辊轴的材质，如果是用于教学实验的低载荷场景，采用45号钢调质处理就能满足使用要求，如果是用于工业分选设备的连续运行场景，建议采用40Cr材质做调质加表面淬火，提升整体的强度和耐磨性能。另外在做三维建模的时候，要注意螺旋凸棱的扫描路径和基体的同轴度，扫描轮廓和基体的交接位置要做完全的布尔运算合并，不能出现重叠面或者缝隙，否则后续导入工程图做尺寸标注、或是导入有限元分析软件做离心力仿真的时候，会出现网格划分失败、应力计算结果失真的问题。很多工程师在建模时为了省事，会把螺旋凸棱和基体做成两个 separate 的零件再装配到一起，实际生产的时候就会出现焊接或者过盈装配的误差，反而不如一体化建模后直接采用圆钢车削加工的精度高，也更能保证辊轴整体的动平衡性能。
