法兰连接手动截止式止回阀结构设计

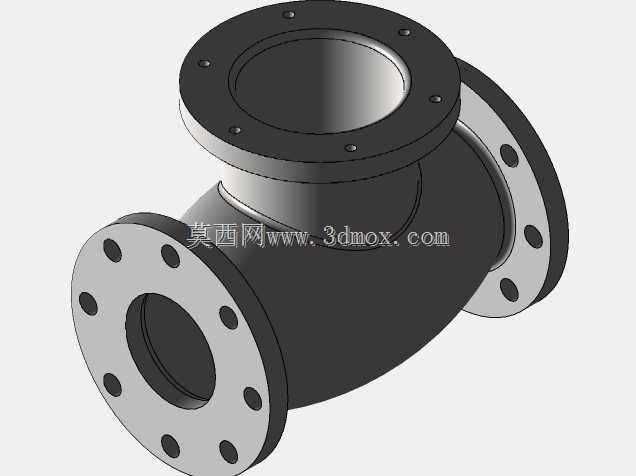

　　这款手动操作的法兰连接止回阀，主要应用在石油化工、市政给排水、暖通空调、火力发电等行业的中低压管路系统中，承担着防止管路内介质逆流、同时可通过顶部手轮实现手动截断介质通路的双重作用，区别于纯自动止回阀，它兼顾了止回与手动关断的功能，适合需要人工干预管路通断、同时要规避介质倒流引发水锤、泵反转等故障的工况场景。从结构设计逻辑来看，阀体采用直通式流道设计，相比角式结构流阻更小，介质流经时的压力损失更低，适合长距离输送管路的布置需求；两端采用标准凸面法兰连接结构，法兰盘上的螺栓孔均匀分布，适配同压力等级的国标管路法兰，安装时只需对齐法兰密封面、加装对应材质的密封垫片后均匀锁紧螺栓即可完成固定，不需要额外加工焊接坡口，

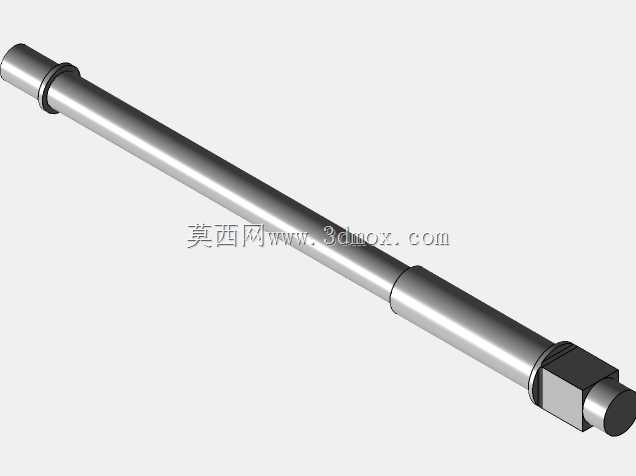

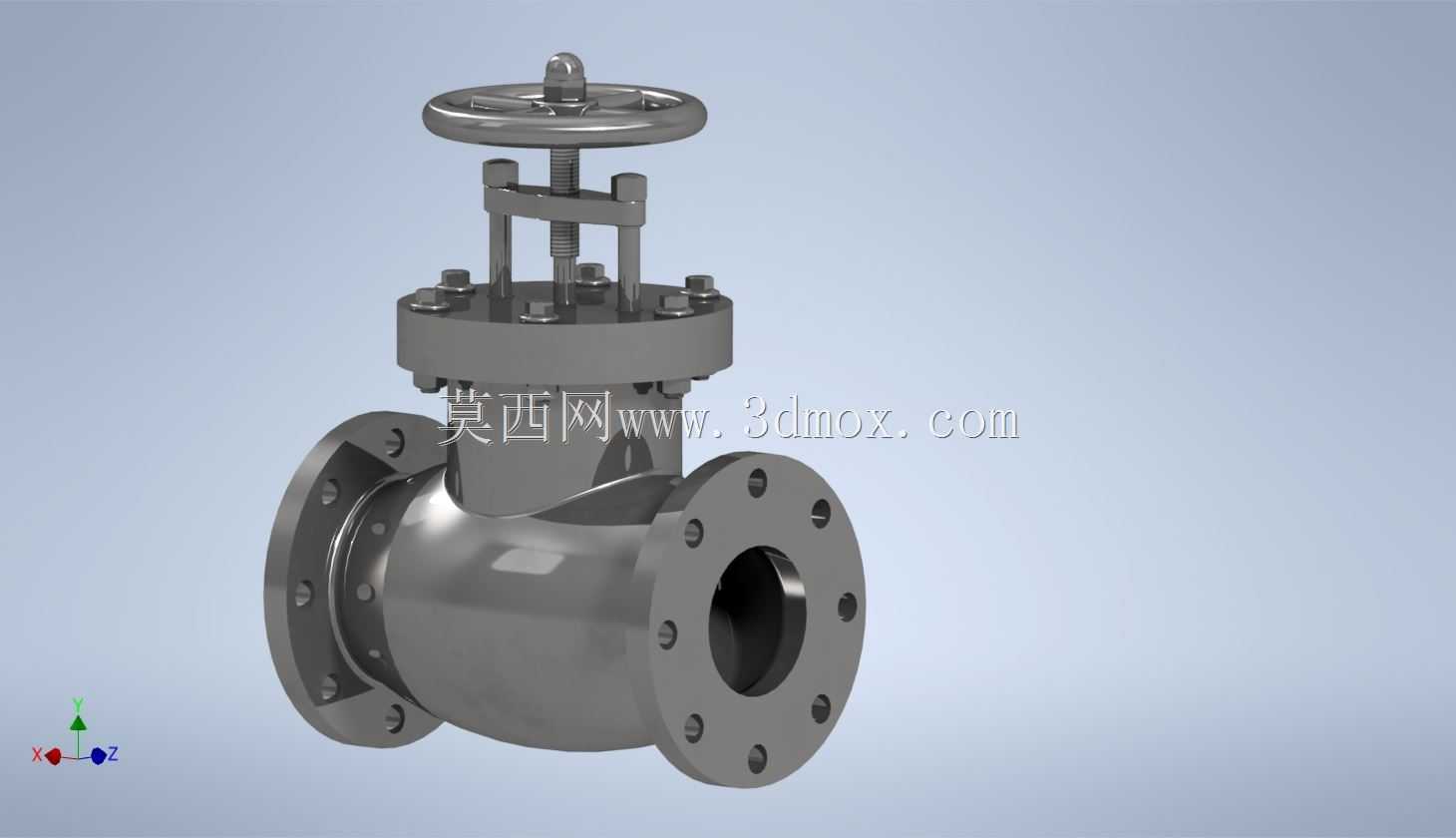

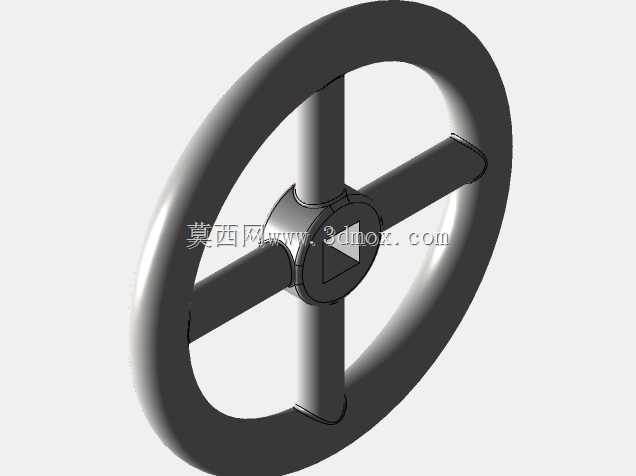

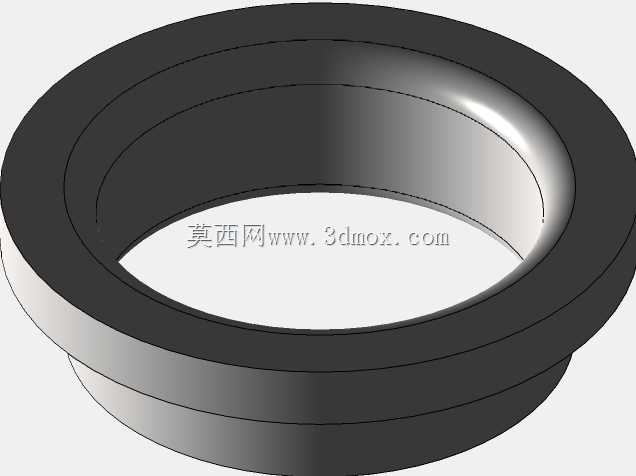

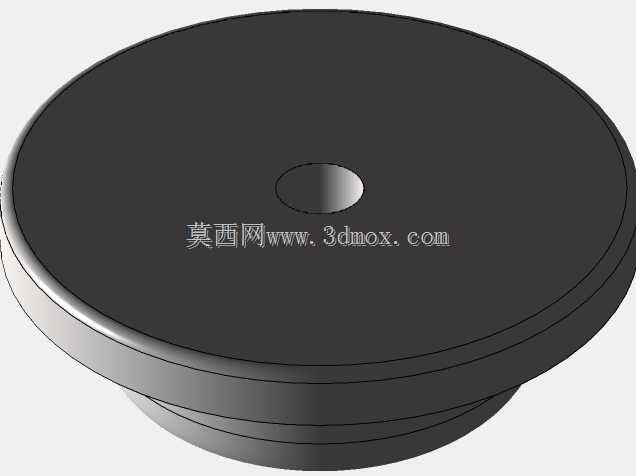

　　现场安装维护的效率更高。顶部的操作机构采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的开度状态，操作人员在现场不需要额外加装开度指示装置，就能直接判断阀门的当前通断位置；手轮采用轮辐式结构，握持操作时受力均匀，转动手轮时通过阀杆梯形螺纹的传动，带动内部的阀瓣做垂直升降运动，实现通路的截断与导通。内部的止回结构依托阀瓣与阀座的密封配合实现，当介质正向流动时，介质压力推动阀瓣抬升，通路导通；当介质出现逆流趋势时，逆流的介质压力会推动阀瓣压紧在阀座密封面上，自动切断通路，不需要人工操作就能实现止回功能，同时配合手动操作结构，在设备检修、管路维护时可以手动将阀瓣完全锁紧在关闭位置，避免介质泄漏。从安装边界来看，

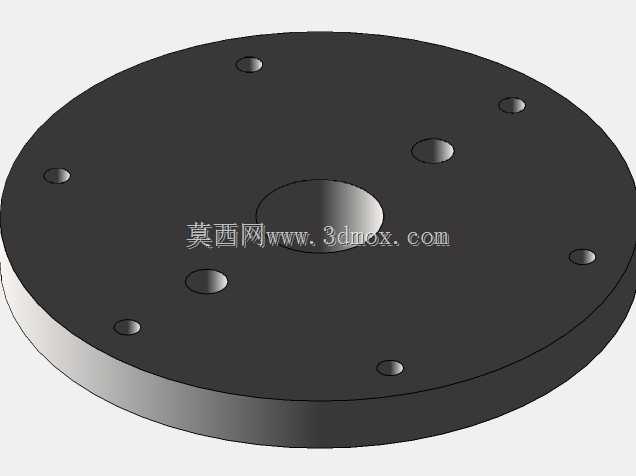

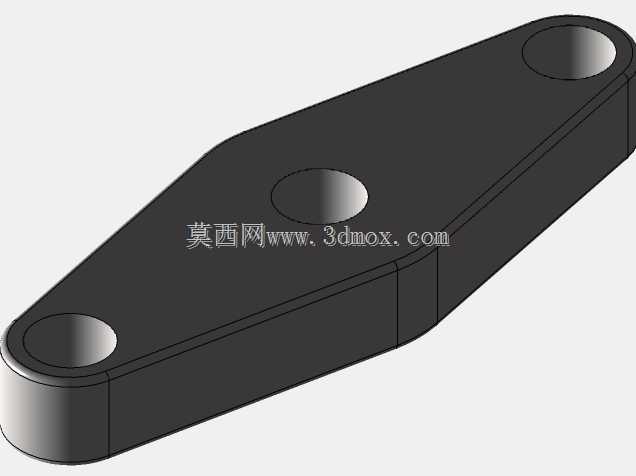

　　这款阀门的整体结构沿管路轴线对称布置，手轮位于阀体顶部垂直方向，安装时需要预留顶部手轮操作的空间，满足手轮全行程转动的操作需求，同时阀体两侧的法兰连接端需要预留螺栓拆装的操作空间，方便后期检修时拆卸螺栓更换密封件。阀体的中腔采用法兰压盖加螺栓锁紧的密封结构，中法兰处加装密封垫片，避免阀腔内的介质向外泄漏，填料函位置设置在阀杆穿出阀盖的部位，通过填料压盖压紧柔性填料，实现阀杆动密封，在阀杆升降过程中也能保证介质不会从阀杆位置泄漏。在实际选型应用中，这款阀件适合输送清水、油品、低腐蚀性化工介质等洁净流体的管路，不适合含有大量固体颗粒、高粘度易结焦的介质工况，避免颗粒卡涩阀瓣导致止回功能失效、或者密封面磨损引发内漏问题。

　　建模过程中对所有配合面都做了公差匹配设计，阀杆与阀盖导向部位的间隙控制在合理范围，既保证阀杆升降顺畅无卡滞，又不会因为间隙过大导致阀瓣偏移影响密封效果；法兰密封面的平面度、阀座密封面的粗糙度都按照工业阀门的相关设计要求做了对应处理，保证实际加工生产后能够满足密封性能要求。
