板料冲压用空白级进模具结构设计

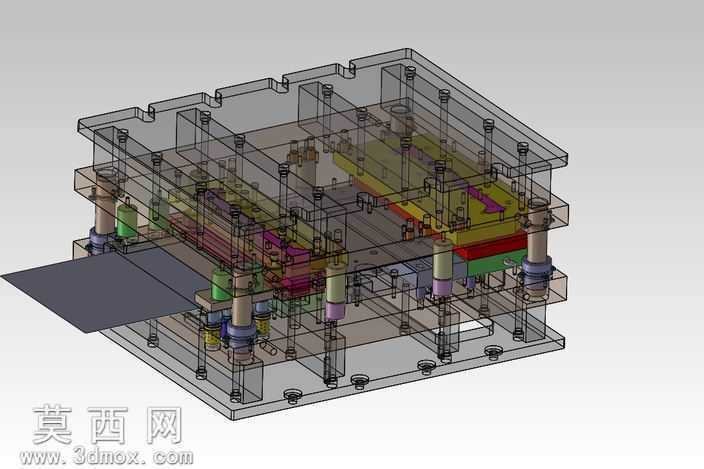

本模型为板料冲压加工用的空白级进模具三维装配体，采用三维机械设计软件完成全参数化建模，整体以透明化外观渲染呈现，可清晰观察模具内部各层级零部件的装配关系与布局逻辑。建模过程严格遵循冷冲压级进模的设计规范，完整还原了上下模座、导柱导套导向组件、凸模固定板、凹模固定板、卸料板、弹性卸料组件、定位销、紧固螺栓等全套模具零部件的结构形态，各零件间的装配约束完全匹配实际模具的装配要求，无干涉错位问题。渲染阶段对不同功能的零部件赋予了差异化的材质属性：模座部分采用半透明工程塑料质感材质，方便观察内部结构；导柱导套等导向件赋予金属镀铬材质，体现其高精度耐磨的特性；弹性元件采用聚氨酯橡胶材质表现，凸模、凹模等工作零件赋予合金工具钢的金属质感，不同功能零件通过材质色彩区分，层级清晰辨识度高。结构设计上采用标准的后侧导柱模架结构，保证冲压过程中上下模的合模精度，卸料结构采用弹性卸料设计，可在冲压完成后顺利将板料从凸模上卸下，送料方向预留了顺畅的条料进料通道，多工位的排布预留了后续冲孔、落料等工序的安装位置，可作为通用级进模的基础模架进行拓展设计。设计思路围绕通用空白级进模的通用性与拓展性展开，未添加特定工序的工作零件，保留了模架的完整基础结构，可根据不同冲压件的工艺需求灵活加装对应的凸凹模组件，适配多类薄板冲压件的连续冲压生产需求，模型的各零部件均可单独编辑参数，方便后续根据实际生产参数调整模架尺寸、导柱规格、闭合高度等关键参数，整体结构严谨，符合冲压模具的实际设计生产逻辑，可作为模具设计学习、模架结构参考的三维素材使用。
