带端盖圆柱导向压缩弹性缓冲组件

　　做设备结构设计这么多年，这类带导向的圆柱压缩缓冲组件，是我在工装夹具、小型自动化输送线、轻载执行机构里用得非常频繁的一类零件，很多刚入行的工程师做缓冲结构时容易忽略导向限位的设计，要么直接把弹簧套在光轴上不做两端限位，要么弹簧两端没有平整的承压端面，实际装机运行时很容易出现弹簧偏载、卡滞、弹出甚至永久变形的问题，最后导致设备工位定位不准、缓冲失效，反而增加后期运维的成本。

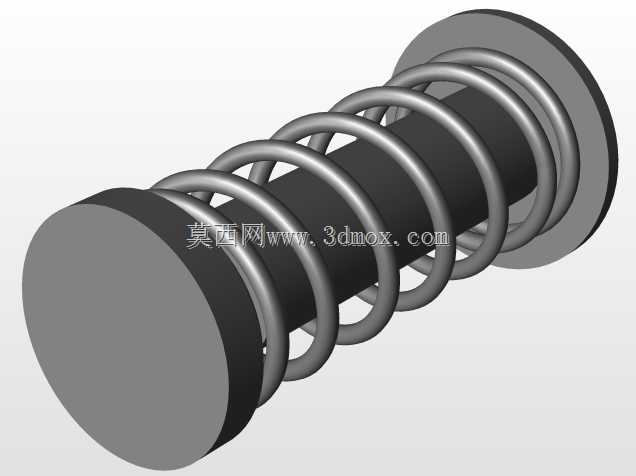

　　这个组件的结构逻辑非常清晰，核心的承压导向件是一根实心圆柱杆，两端分别固定了圆形平端盖，两个端盖的直径比导向杆大出一圈，刚好给套在杆身外侧的螺旋压缩弹簧提供了完整的环形承压面，弹簧的内径和导向杆外径之间留了合理的配合间隙，既不会因为间隙过小在弹簧压缩时出现杆身刮擦弹簧内壁的问题，也不会因为间隙过大导致弹簧压缩过程中出现径向偏移、歪扭的情况。两端的端盖除了给弹簧提供承压基准之外，也直接划定了弹簧的最大压缩行程——当弹簧被压缩到圈与圈接近并紧的状态时，两个端盖的相对距离就是组件的最小安装长度，设计选型时只要把这个长度和设备安装位的最小预留空间做匹配，就能避免弹簧被压并导致的弹力骤增、零件损坏问题。

　　从实际应用场景来说，这类组件最常出现在需要恒定轴向缓冲力、往复直线运动频次较高的位置，比如小型工装的压头缓冲位，当压头下行接触工件时，这个组件可以先通过弹簧压缩吸收接触瞬间的冲击力，避免硬接触刮伤工件表面或者压坏脆性工件；再比如轻载输送线的挡停工位，工件顺着辊道滑到挡停位置时，这个组件可以抵消工件的运动惯性，让工件平稳停在指定位置，不会因为硬碰撞出现反弹移位；还有一些小型翻盖、检修门的开合阻尼位，也可以用这类组件提供平稳的回弹支撑力，避免门体开合时出现撞击异响。

　　设计这类组件的时候，首先要确认的是安装边界尺寸：端盖的外径决定了组件安装时需要预留的径向空间，不能让端盖和周边的机架、其他运动零件出现干涉；导向杆的长度要匹配弹簧的自由长度，保证弹簧在自由状态下两端都能完全贴合端盖承压面，不会出现松脱晃动；弹簧的线径、中径、有效圈数要根据实际需要的缓冲力、压缩行程来计算，比如需要缓冲力大的工位就选线径稍粗、中径偏小的弹簧，需要长行程缓冲的就适当增加有效圈数，同时要校核弹簧的切应力，避免长期循环载荷下出现疲劳断裂。另外导向杆和端盖的连接方式也要根据载荷大小选，轻载场景可以用过盈压装，中载场景可以在端盖中心做螺纹孔，把导向杆两端车出螺纹直接拧入，方便后期更换不同刚度的弹簧调整缓冲性能。

　　很多新手在建模这类组件的时候容易犯的错误是弹簧的螺距设置不合理，要么压缩到行程极限时弹簧圈已经出现干涉穿透，要么自由状态下弹簧两端没有和端盖完全贴合，导致装配关系和实际工况不符。做三维建模的时候要先把导向杆和两端端盖的位置按最大行程、最小行程分别做位置约束，再以导向杆的轴线为弹簧的中心路径，根据选定的弹簧参数生成螺旋实体，要保证弹簧在最小压缩状态下相邻簧圈之间还留有微小的间隙，避免并紧时的刚性冲击，同时弹簧两端要做并圈磨平处理，和端盖接触的端面是平整的环形面，保证承压时受力均匀，不会出现局部应力集中的问题。

　　实际装机的时候还要注意，这类组件的安装方向要和受力方向完全同轴，如果安装时出现偏角，弹簧压缩时会产生侧向分力，不仅会加速导向杆和配合孔的磨损，还会让弹簧的实际弹力偏离设计值，时间长了弹簧会出现永久变形，缓冲性能大幅下降。如果是在有粉尘、切削液的工况下使用，还可以在端盖外侧加一个薄的防尘套，避免杂质进入弹簧和导向杆的间隙里，造成卡滞或者磨损，延长组件的整体使用寿命。
