带杯盘支架的辅助行走拐杖结构设计

　　日常户外出行、康复训练场景中，行动不便群体使用普通拐杖时，随身饮品的放置一直是容易被忽略的使用痛点——手持饮品会影响拐杖握持稳定性，放入随身包袋取放不便，还容易因行走晃动出现洒漏。这款带杯盘支架的拐杖结构，正是针对这一实际使用需求做的功能拓展设计，在不破坏拐杖原有受力结构、不额外增加过多负重的前提下，集成了可稳定承托杯装饮品的支架结构。

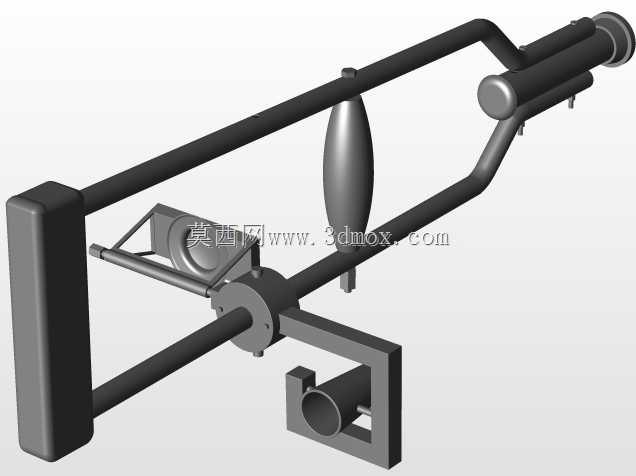

　　从整体受力框架来看，主体承力杆采用变径弯折的管类结构设计，握把区域做了适配手部握持弧度的加粗处理，表面预留的防滑包覆安装位，可匹配橡胶或泡棉防滑套，降低长时间握持的硌手不适感，同时提升湿滑环境下的握持摩擦力。腋托部分采用宽面块状结构，接触边缘做了大圆角过渡，避免硬质结构直接抵靠腋下造成局部压伤，受力面的倾斜角度匹配人体站立时腋下的自然支撑角度，减少长期使用的肢体劳损。

　　杯盘支架设置在拐杖主体中下部的侧方位置，安装位置经过受力校核：当杯体放置到位后，整体重心仍落在拐杖主承力杆的轴线附近，不会因单侧挂载造成拐杖重心过度偏移，影响拄拐时的平衡控制。支架采用框型承托结构，下部设置半圆弧托座匹配常规瓶装水、纸杯的外径尺寸，上部设置限位挡边防止杯体因行走颠簸从支架中脱出，支架与主杆的连接部位采用带紧固件的抱箍式结构，可根据使用者的身高、握持习惯调整支架的安装高度与旋转角度，不需要使用时也可将支架向上翻折贴合主杆，避免突出结构在穿行狭窄空间时发生勾挂。

　　主杆中部设置的弹性缓冲结构，可在拐杖触地时吸收部分地面反冲击力，降低震动传导至手臂、肩部的幅度，提升不平路面行走时的使用舒适度。底部触地端采用大面接触的防滑脚垫结构，接触面积大于普通拐杖脚垫，可在瓷砖、湿滑路面、松软土路等不同地面条件下提供足够的静摩擦力，降低打滑风险。

　　设计过程中对各部件的安装边界做了明确约束：所有突出结构的外边缘均做圆角钝化处理，不存在尖锐凸起；支架展开状态下，横向突出距离不超过主杆外侧120mm，避免在室内、电梯等狭窄空间使用时剐蹭周边物体；整体空载重量控制在常规铝合金拐杖的重量区间内，不会因增加杯架结构造成使用者的负重负担提升。各连接部位的紧固件均采用沉头设计，安装后表面无突出螺帽，防止勾挂衣物、划伤皮肤。

　　从实际使用场景验证来看，这款结构既可以满足术后康复期患者短距离出行、日常复健训练时的随身饮品放置需求，也适合户外徒步场景中，使用登山杖的群体临时挂载水杯解放双手，支架的承托尺寸可覆盖市面上绝大多数常规容量的瓶装饮用水、带盖咖啡杯、便携保温杯，不需要额外搭配专用杯具即可使用。结构中所有承力部位的壁厚、连接强度均参照助行器具的相关受力标准做了冗余设计，杯架挂载额定重量范围内的物品时，不会出现主杆变形、支架松脱的问题，兼顾了原有拐杖的助行支撑功能与拓展置物的实用性。
