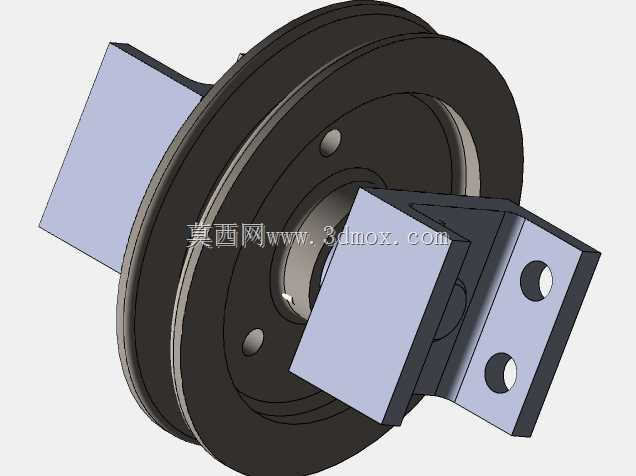

双孔安装式带装配结构滑轮构件

　　在各类轻载输送线、小型工装夹具、手动牵引机构以及门窗启闭导向结构中，这类带安装基板的滑轮构件是应用频次极高的基础传动导向单元，区别于独立轴装式滑轮，该结构将安装基准与滑轮支撑集成在同一块基板上，大幅降低了现场安装的对齐调试难度，尤其适合安装空间局促、无法额外布置滑轮支座的紧凑设备布局场景。从实际使用场景来看，这类滑轮常承担钢丝绳、尼龙牵引绳、薄型传动带的导向与载荷传递作用，在手动推拉的工装滑动架、小型物料提升机构、自动化设备的拉线位移传感导向段中，都能见到同结构构件的应用，其核心作用是改变牵引索的受力方向，降低牵引过程中的摩擦阻力，同时通过基板的刚性固定避免滑轮工作时出现偏摆、窜动，保证牵引行程的线性度。

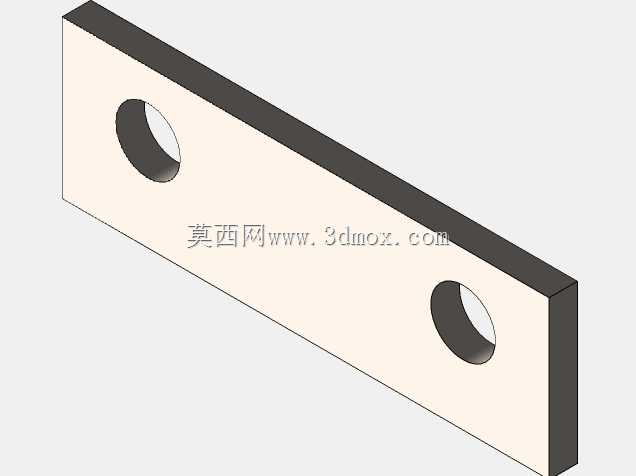

　　该构件的设计思路围绕安装便捷性与运行稳定性展开，首先将安装基板设计为长条形平板结构，两个安装孔沿基板长度方向对称布置，安装时可直接通过螺栓穿过孔位将基板固定在设备的型材框架或安装立面上，无需额外加工支座的连接面，两个孔位的间距经过匹配常用铝型材的槽孔间距设置，能直接适配常规工业铝型材的安装孔位，减少现场二次加工的工作量。基板的厚度经过载荷校核，在承担额定径向载荷时不会出现明显的弯曲变形，保证滑轮轴的安装垂直度，避免滑轮转动时出现卡滞、偏磨的问题。滑轮部分与基板采用装配结构设计，而非一体化加工成型，这种设计的优势在于当滑轮出现磨损时，可单独拆卸更换滑轮部件，无需整体更换整个安装基板，降低后期维护成本，同时装配结构可根据实际使用需求更换不同槽型、不同材质的滑轮，比如适配钢丝绳的V型槽滑轮、适配平带的平槽滑轮，或是尼龙材质的静音滑轮、金属材质的重载滑轮，拓展构件的适用场景。

　　从安装边界来看，基板的外形为规则矩形，安装时所需的操作空间仅需覆盖基板轮廓即可，两个安装孔的沉头设计可让螺栓头完全埋入基板表面，不会突出平面干涉牵引索的运行路径，基板的侧边做了倒角处理，避免安装时划伤操作人员或是磨损牵引索的外层护套。滑轮的安装位置位于基板的中心区域，工作时滑轮的轮槽突出基板平面足够的距离，保证牵引索在运行过程中不会与基板表面发生摩擦，同时滑轮的轴向间隙经过严格控制，转动过程中不会出现轴向窜动，避免牵引索从轮槽中脱出。在实际选型应用时，需要根据牵引载荷的大小匹配对应规格的滑轮轴承，同时确认安装孔位的中心距与设备预留安装位的孔位对齐，基板的安装面需要保证平面度，避免锁紧螺栓后基板出现翘曲，导致滑轮轴倾斜影响转动灵活性。这类集成式滑轮构件相比分体式的滑轮加支座组合，省去了支座与滑轮的装配调试步骤，出厂时已经完成滑轮与基板的装配同轴度校准，现场安装仅需完成基板的固定即可投入使用，大幅缩短了设备的装配周期，也降低了现场装配人员的技术要求，在批量设备生产中能有效提升装配效率，减少因装配误差导致的后期运行故障。
