多足联动仿生步行机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:376139
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计
  • 多足联动仿生步行机构结构设计

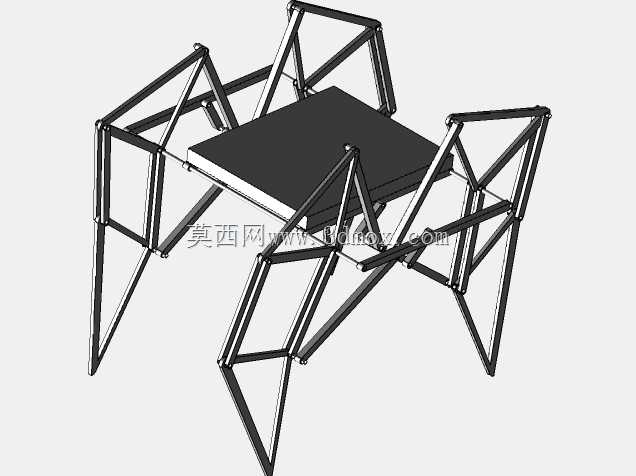

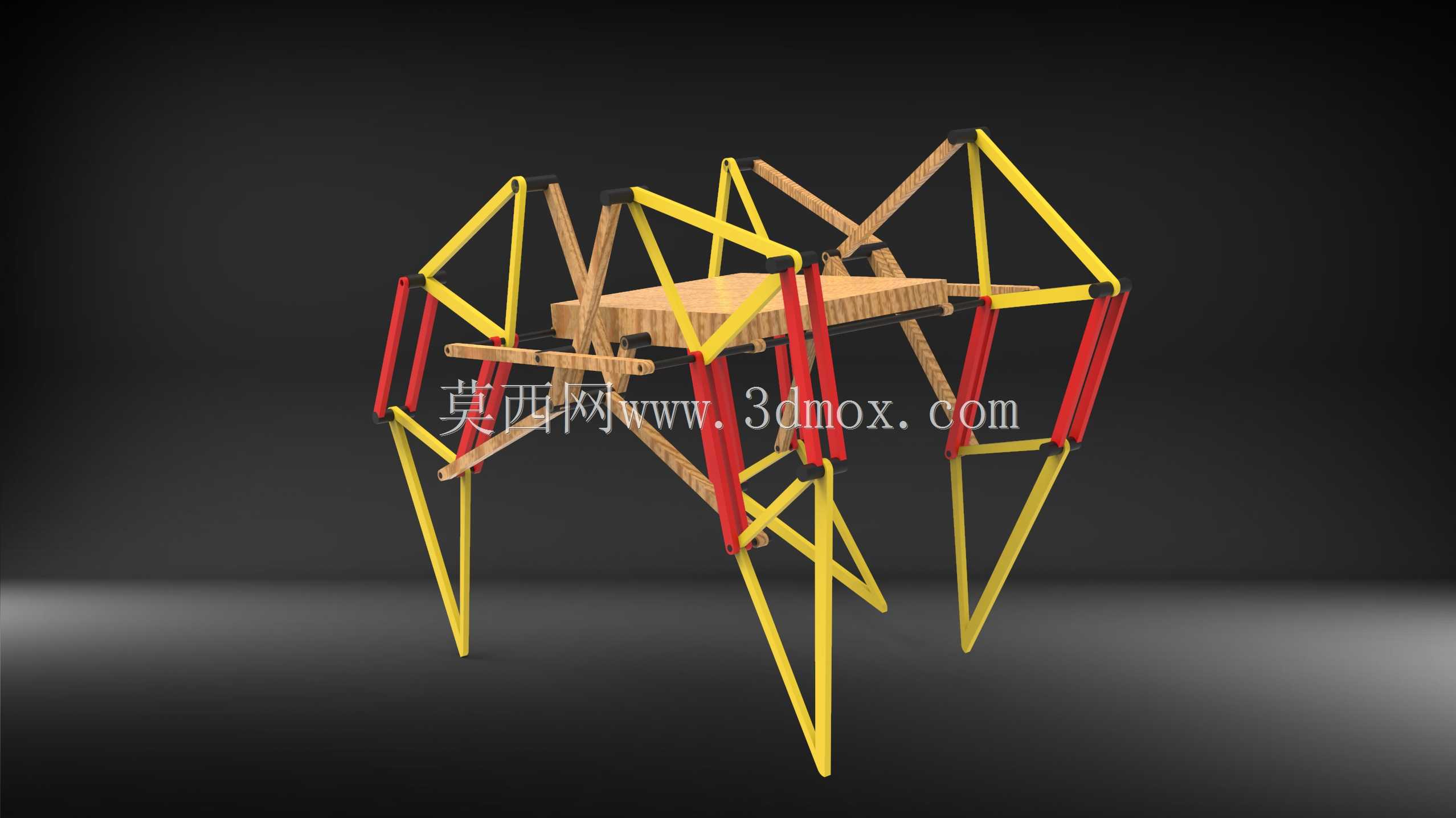

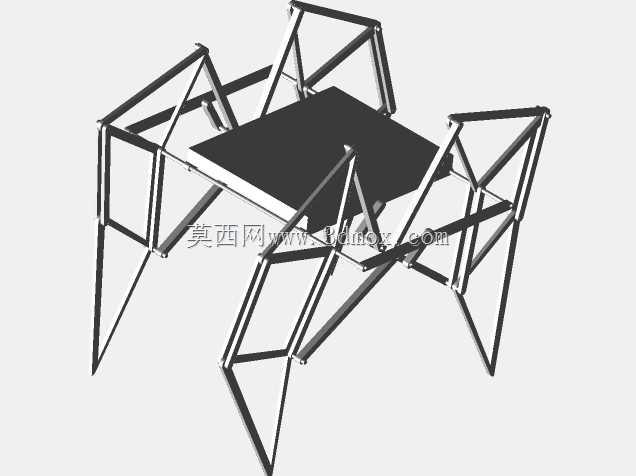

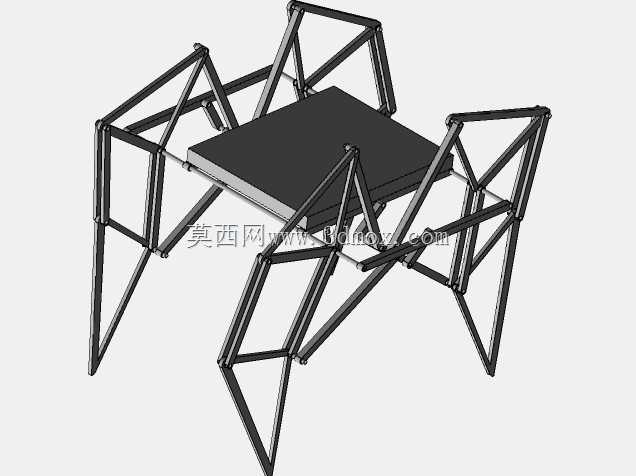

  这款多足联动步行机构依托连杆耦合传动原理实现整体行进动作,无需额外的独立舵机控制单腿动作,仅靠单动力输入即可完成所有腿组的协调步态运动,在低速重载的简易行走场景中具备极高的应用价值。从实际落地场景来看,这类机构可适配小型勘探载具、教学演示教具、简易地形适配运输平台的行走单元,尤其适合无复杂电控系统的纯机械行走装置,在地形起伏不大的非硬化路面行进时,能依靠连杆的固定轨迹实现稳定的重心起伏控制,避免轮式结构在小障碍路面出现的卡滞问题。

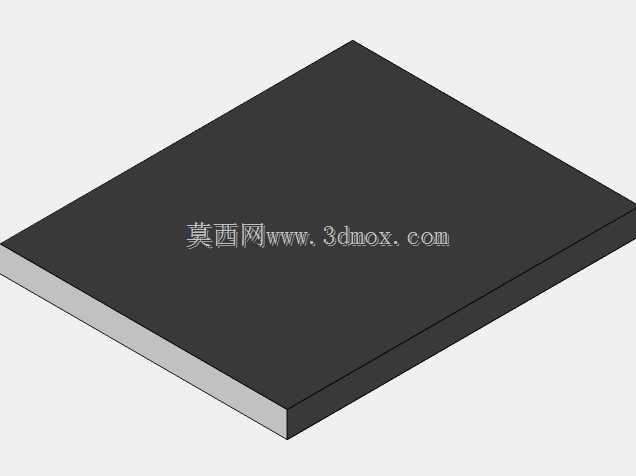

  设计过程中首先要确定步态相位差,所有腿组的连杆铰接点角度按照固定相位差排布,保证行进过程中始终有半数以上的腿组处于支撑相,维持整体结构的重心稳定,不会出现侧翻或步态紊乱的问题。主体支撑框架采用矩形型材拼接作为安装基准,所有连杆的铰接孔位同轴度公差控制在0.02mm以内,避免铰接处卡滞造成的运动阻力过大,连杆与框架之间采用耐磨衬套作为铰接过渡,减少长期往复运动带来的磨损量,延长机构的连续运行寿命。

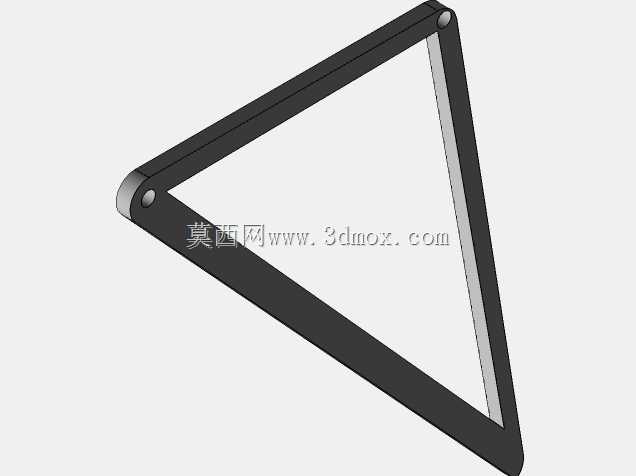

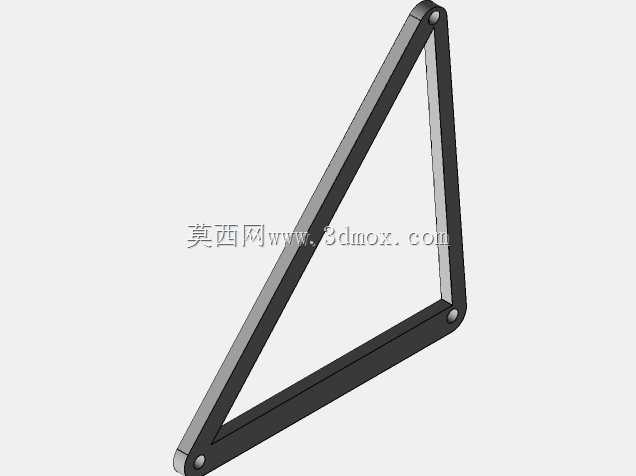

  腿组部分采用分段式连杆结构,上段连杆负责传递动力、控制抬腿高度,下段连杆负责接触地面、支撑整体重量,两段连杆的铰接点位置经过反复迭代验算,保证抬腿高度足够跨越常见的小尺寸路面障碍,同时落地时的支撑角度不会出现应力集中的问题。腿端接触地面的部位做了圆弧过渡处理,行进过程中不会出现剐蹭地面的情况,同时能适配一定角度的地面倾斜,保证接触受力均匀。

  从安装边界来看,整体机构的宽度方向尺寸可根据载物平台的宽度调整,连杆长度可按照实际需要的步幅、抬腿高度等比例缩放,动力输入轴设置在主体框架的中心位置,可直接连接减速电机的输出轴,不需要额外加装传动换向结构,整体装配难度低,后期维护仅需定期在铰接点加注润滑脂即可。

  实际运行过程中,动力输入轴转动时会带动所有铰接在主轴上的主动连杆同步转动,主动连杆通过中段的耦合连杆带动从动腿组按照固定轨迹做往复抬落、前后摆动的复合动作,相邻腿组的动作相位差刚好错开,保证每一个时刻都有对应位置的腿接触地面支撑,整体行进过程的重心波动控制在极小范围内,搭载小型载荷时不会出现明显的颠簸。这类纯机械联动的步行机构相比电控多足结构,具备极高的可靠性,不会出现电控系统故障导致的停机问题,在教学场景中可直观展示连杆机构的运动原理、步态协调的机械实现逻辑,在工业场景中可作为特殊环境下的简易运输载具行走单元,适配潮湿、多尘等电控系统易出故障的恶劣工况。

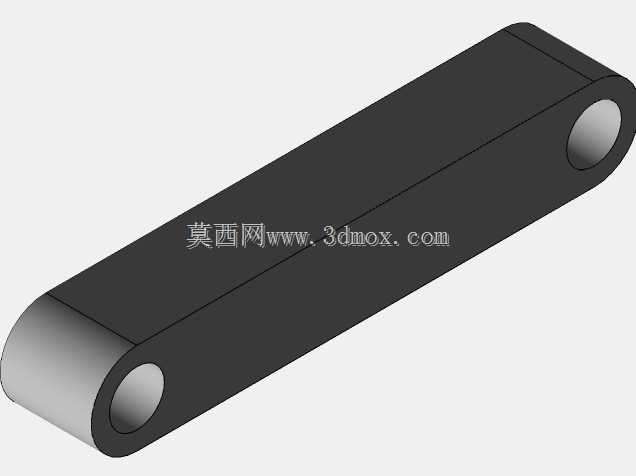

  结构设计上没有采用复杂的异形零件,所有连杆均为等截面杆类零件,加工时仅需保证孔位间距精度即可,不需要复杂的曲面加工工艺,普通的铣削、钻削设备就能完成所有零件的加工,制造成本极低,适合小批量制作或教学场景下的学生实训加工。装配时按照从中心框架向外侧腿组的顺序依次安装,每安装一组腿组就手动转动输入轴检查运动是否顺畅,确认无卡滞后再安装下一组,全部安装完成后统一调整铰接处的紧固件松紧度,保证连杆转动灵活同时无轴向窜动。
