厂区电动伸缩平移自动门三维设计

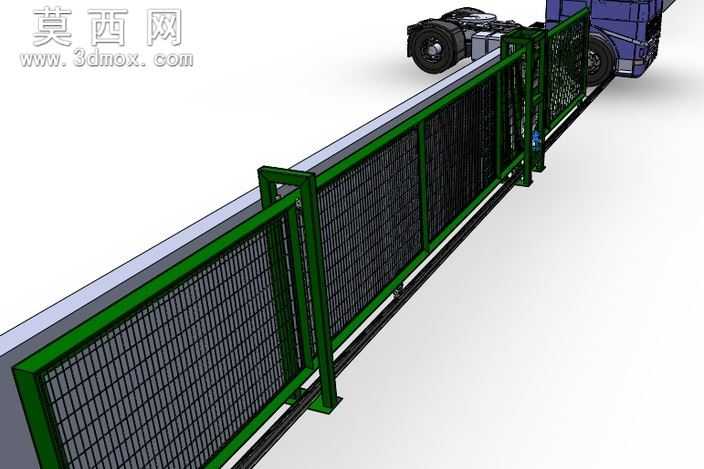

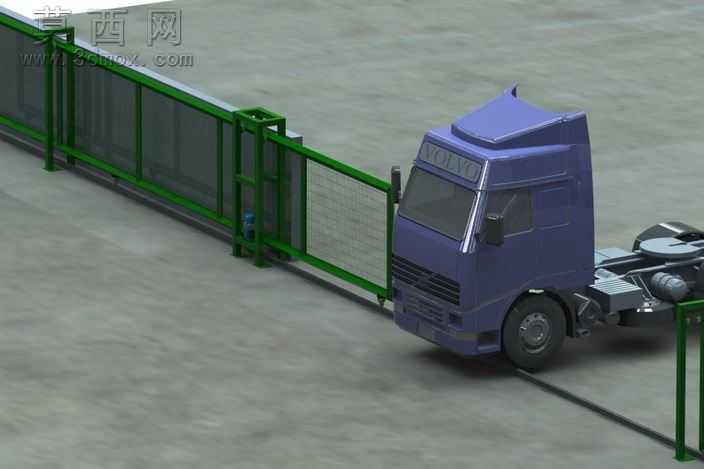

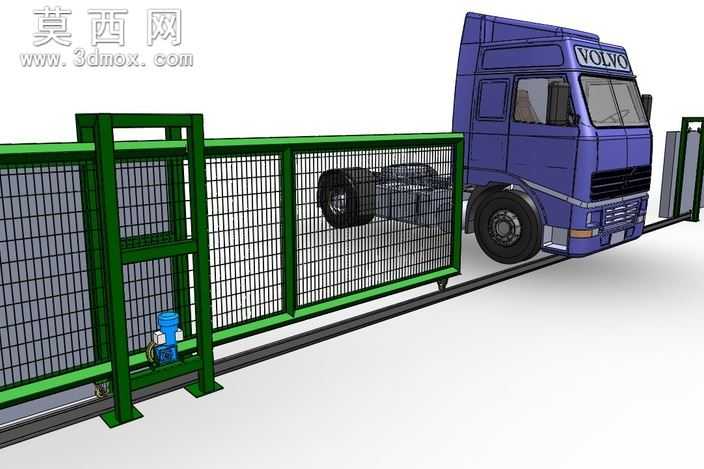

本模型为厂区出入口使用的电动平移式自动门，采用SolidWorks完成全参数化三维建模，所有零部件均按照实际工业应用的尺寸比例搭建，整体结构完整可直接用于工程参考。模型主体包含门体框架、金属防护网、底部行走导轨、驱动安装支架、端部限位立柱几个核心部分，渲染阶段为不同部件匹配了对应工业材质：门体框架采用喷塑绿色金属材质，还原户外铁艺围栏的哑光质感，防护网采用镀锌钢丝网材质，呈现细密金属网格的通透视觉效果，底部导轨采用热轧钢轨材质，还原轨道的耐磨金属质感，配套的驱动单元采用蓝灰配色的工业电机材质，端部限位柱采用镀锌方管材质，整体渲染效果贴近真实厂区大门的实际外观。结构设计上，门体采用矩形钢管焊接成整体框架，框架内部镶嵌钢丝防护网，既保证门体的结构强度，又能实现通透防护避免遮挡视线；门体底部安装有沿导轨行走的承重滚轮，将整扇门的重量均匀传递到地面导轨上，驱动单元安装在门体端部的固定支架上，通过齿轮齿条传动带动门体沿导轨往复滑动，实现大门的自动开合，两端设置的限位立柱可以限定门体的最大行程，避免门体脱轨。设计过程中充分考虑户外使用的场景需求，框架结构预留了足够的防腐涂层厚度空间，滚轮位置设计有密封防尘结构，避免户外泥沙进入滚轮轴承影响使用寿命，导轨采用预埋式安装结构，保证与地面的连接强度，可承载重型货运车辆频繁通行的场景需求，整体结构拆装方便，各零部件均为标准化工业型材加工而成，具备良好的加工工艺性，可直接转化为生产图纸用于实际产品的加工制造。
