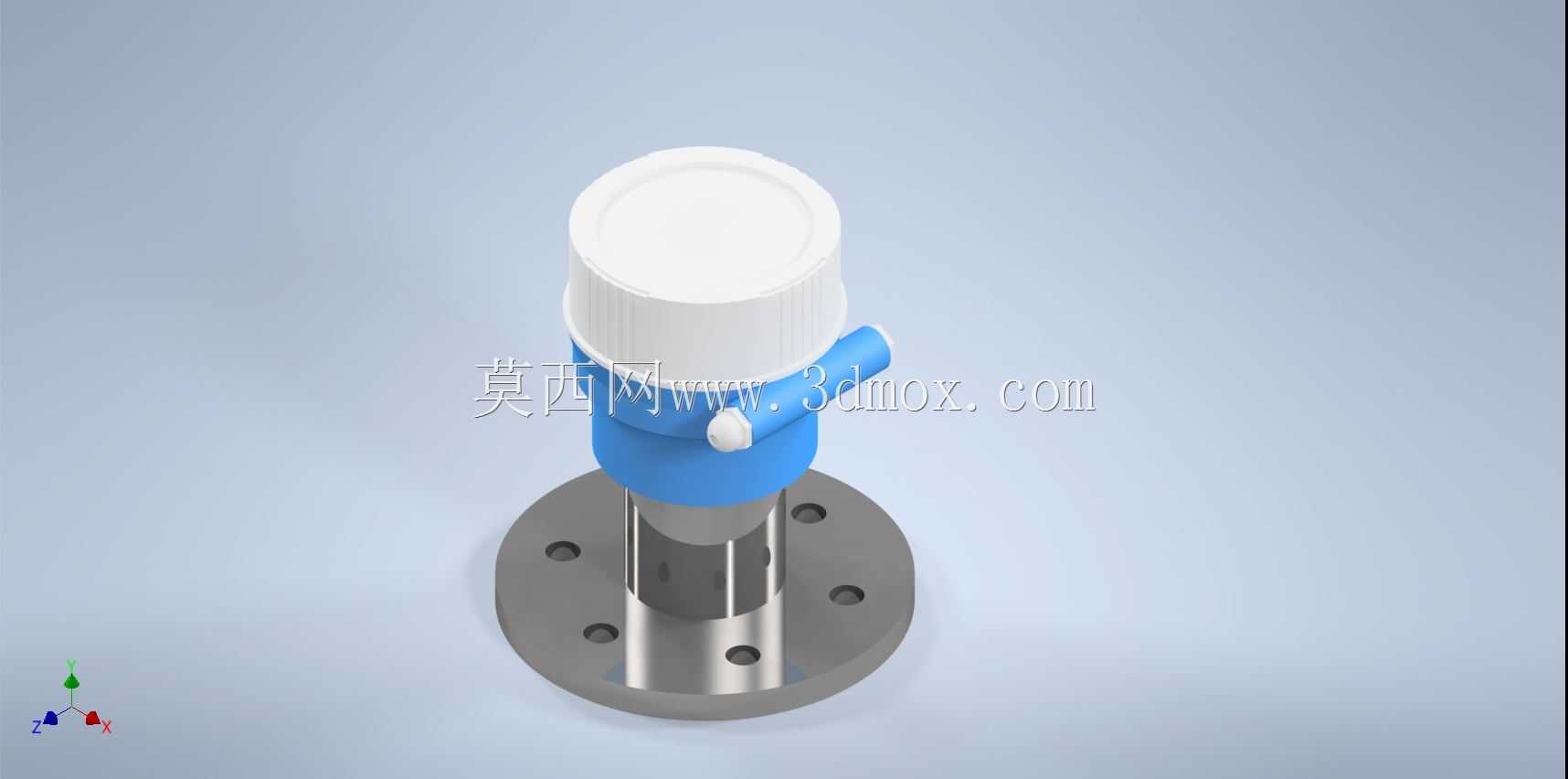

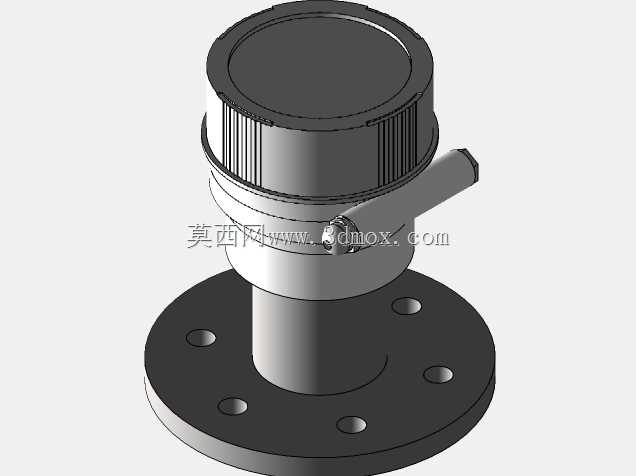

恩德斯豪斯压力开关稳压结构三维数模

　　在流体输送管路、工业过程控制的现场工况里，这类压力调控类部件的作用不可替代，它直接串接在工艺管段的压力测点位置，承担着稳定管路压力、超压泄放保护、压力阈值触发的核心作用，避免管路内压力波动超出后端设备的耐受范围，保障整套工艺系统的运行稳定性。从结构设计来看，底部采用标准圆形法兰作为安装基座，法兰盘上均匀分布多个螺栓过孔，适配常规工业管路的法兰对接标准，安装时只需将法兰与管段预留的法兰盘对齐，穿入对应规格的螺栓紧固即可完成固定，安装边界清晰，不需要额外设计定制转接结构，能直接适配多数现有工业管路的安装接口，大幅降低现场改造的工作量。中部的金属主体段采用阶梯轴式结构，上段与蓝色的调节腔体衔接，下段直接连通法兰中心的介质流通孔，

　　介质从法兰中心进入主体腔室后，会作用在内部的压力感应元件上，当管路压力超过设定阈值时，内部的弹性感应组件会触发动作，要么通过侧部的接口泄放多余压力，要么输出开关信号给控制系统，实现压力的闭环调控。上部的白色旋钮是压力调节部件，旋转旋钮可以改变内部弹性元件的预紧力，以此调整压力动作的阈值，旋钮表面做了防滑的齿状结构，现场操作人员不需要额外工具就能手动完成压力值的调校，旋钮与蓝色腔体之间设置了密封结构，避免外界粉尘、水汽进入调节腔室，影响内部元件的动作精度。侧部伸出的蓝色接口是信号输出或者泄放通道，接口采用标准外螺纹结构，能直接对接信号线缆或者泄放管路，不需要额外加工转接接头。整个部件的外形采用同轴式布局，

　　所有结构都围绕中心轴线对称分布，这种设计一方面能保证介质作用在感应元件上的力均匀分布，避免偏载导致的压力检测误差，另一方面也能让安装后的受力更均衡，减少管路振动带来的部件松动风险。在建模过程中，所有配合面都按照实际工程公差做了预留，法兰的密封面、调节旋钮的配合面、侧接口的螺纹段都还原了实际加工的细节特征，能直接用于虚拟装配验证，检查与周边管路、设备的安装干涉情况，也能用于生成工程图纸指导生产加工。这类部件广泛应用在水处理管路、化工流体输送、气动控制系统、液压动力单元等场景中，不同场景下只需要更换内部的弹性元件规格，就能适配不同的压力调控范围，不需要改动外部的安装尺寸，通用性极强。在做设备选型时，只需要确认管路的公称压力、

　　法兰对接标准、需要的压力调节范围，就能直接选用对应规格的产品，不需要单独做结构定制，能大幅缩短设备的设计周期。建模时还原了部件的所有外部特征与内部核心的流道、动作腔室结构，既可以用于整机设备的装配仿真，验证安装空间是否充足，也能用于教学演示，讲解压力稳压类部件的工作原理与结构组成，帮助刚入行的结构设计人员快速理解这类工业仪表的设计逻辑。
