Z型折弯式导轨安装支撑固定支架

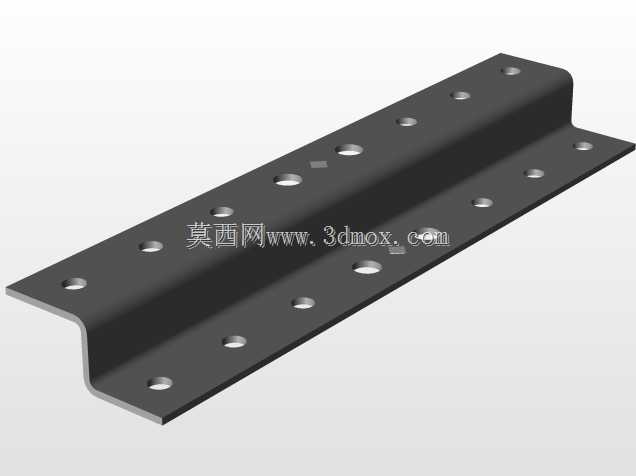

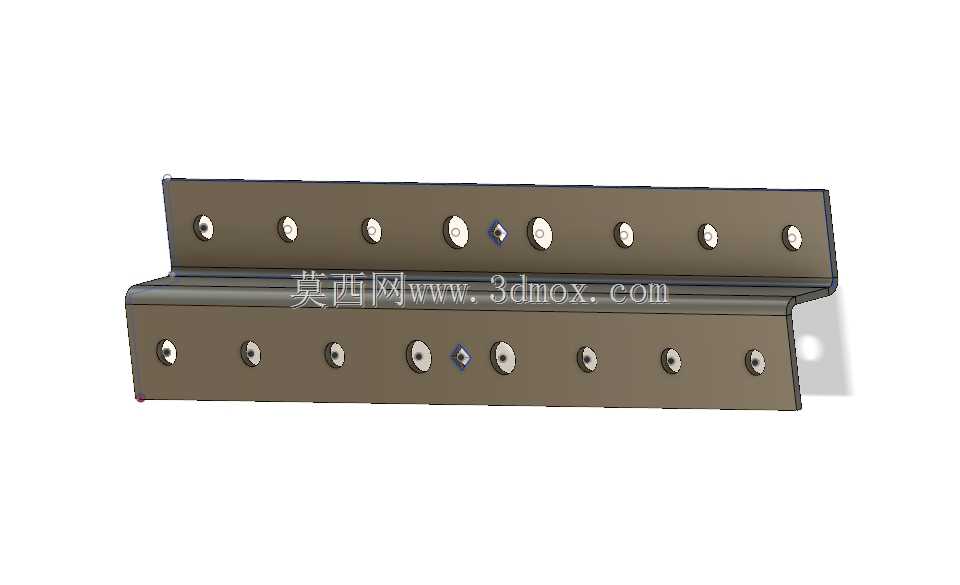

　　在自动化输送线、直线运动模组、机床导轨副的安装场景中，这类Z型折弯支架是承担导轨侧向支撑、安装面垫高、安装位错位补偿的核心五金构件，很多现场安装时遇到的导轨安装基面不共面、安装空间局促、侧向受力需要额外补强的问题，都可以通过这类定制化的Z型折弯支架解决，不需要额外加工安装基座，能大幅缩短现场装配的调整周期。从结构形态来看，该支架采用双平行安装面加垂直折弯连接段的Z型截面设计，两个平行安装面分别对应待固定导轨的安装基面和设备机架的安装基面，垂直段的折弯高度决定了两个安装面的间距，也就是导轨相对于机架的垫高尺寸，设计时这个折弯高度需要匹配导轨安装所需的避让空间，既要保证导轨安装后不会和机架上的其他管线、构件发生干涉，

　　也要控制折弯段的悬臂长度，避免受力后出现过大的形变影响导轨的运行精度。两个平行安装面上都预制了成排的安装孔，孔位排布完全对应标准直线导轨的安装孔间距，每侧安装面的孔数和导轨的固定点数量匹配，安装时不需要现场重新配钻孔位，直接用标准内六角螺栓就可以完成固定，孔位的公差控制在±0.1mm以内，能保证导轨安装后的直线度不会因为支架的孔位偏差出现超差。设计这类钣金支架的时候，首先要核算的是垂直折弯段的受力载荷，直线导轨运行时滑块传递的侧向力、垂直方向的颠覆力矩都会作用在支架的折弯段上，所以折弯处的内圆角需要匹配板材的厚度，避免折弯时出现开裂，同时折弯边要预留足够的折弯工艺边，保证折弯后两个安装面的平行度公差在0.05mm以内，

　　不会出现安装面翘曲导致导轨锁紧后发生形变。板材的选型上，这类支架一般选用冷轧钢板制作，表面做发黑或者镀锌处理，兼顾结构强度和防锈能力，板材厚度根据导轨的负载等级选择，轻载的线性导轨用2mm厚度的板材就可以满足强度要求，中载场景下需要选用3mm及以上厚度的板材，同时可以在垂直折弯段增加加强压筋，进一步提升折弯段的抗形变能力。安装边界方面，支架的总长度需要匹配所支撑导轨的长度，一般比导轨的安装段长度短5-10mm，避免两端超出导轨范围和其他运动部件发生碰撞，支架的宽度要和导轨的底面宽度匹配，保证导轨安装后整个底面都能和支架的安装面完全贴合，不会出现悬空段，两个安装面的孔位到折弯边的距离要大于螺栓头的半径，保证安装时扳手有足够的操作空间，

　　不会被折弯边挡住无法锁紧螺栓。在实际的设备装配场景中，这类Z型支架经常用在需要将导轨侧装、或者导轨安装面需要抬高避开设备内部走线槽、传动组件的场合，相比一体式加工的安装基座，钣金折弯的Z型支架重量更轻，加工周期更短，成本只有机加工基座的三分之一不到，而且在小批量定制设备的生产中，可以根据实际的安装空间快速调整折弯高度、孔位排布，不需要开模，适配性更强。需要注意的是，这类支架安装时要先将支架和机架的连接螺栓预锁紧，再将导轨放置在支架的安装面上，调整好导轨的直线度和平行度之后，再按照对角线顺序依次锁紧所有螺栓，避免锁紧顺序不对导致支架出现微量形变，影响导轨的运行精度，对于运行速度较高、负载较大的导轨应用场景，还可以在支架和机架的结合面之间增加调整垫片，用来补偿安装面的平面度误差，进一步提升导轨的安装精度。
