基恩士LR-ZH500激光传感器工业结构

项目分类:传感器 发布时间:2021-11-21 ID:395394
  • 基恩士LR-ZH500激光传感器工业结构
  • 基恩士LR-ZH500激光传感器工业结构
  • 基恩士LR-ZH500激光传感器工业结构
  • 基恩士LR-ZH500激光传感器工业结构

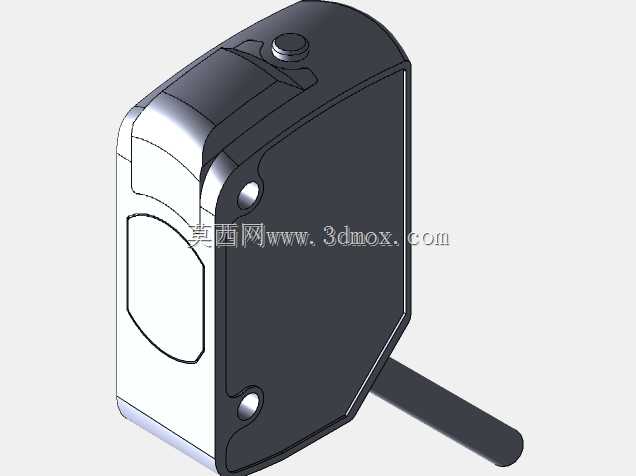

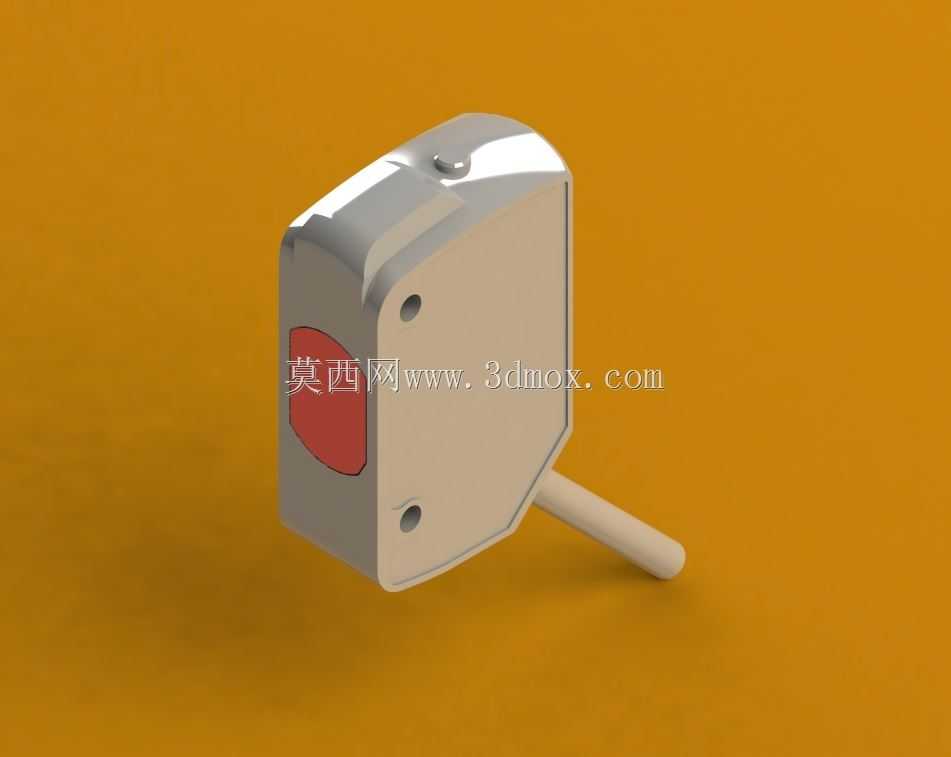

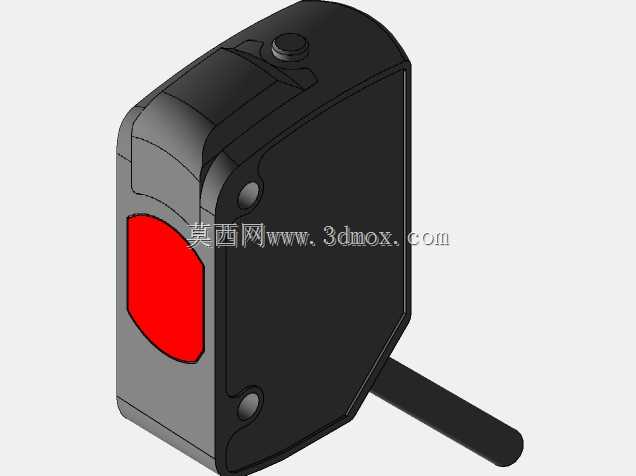

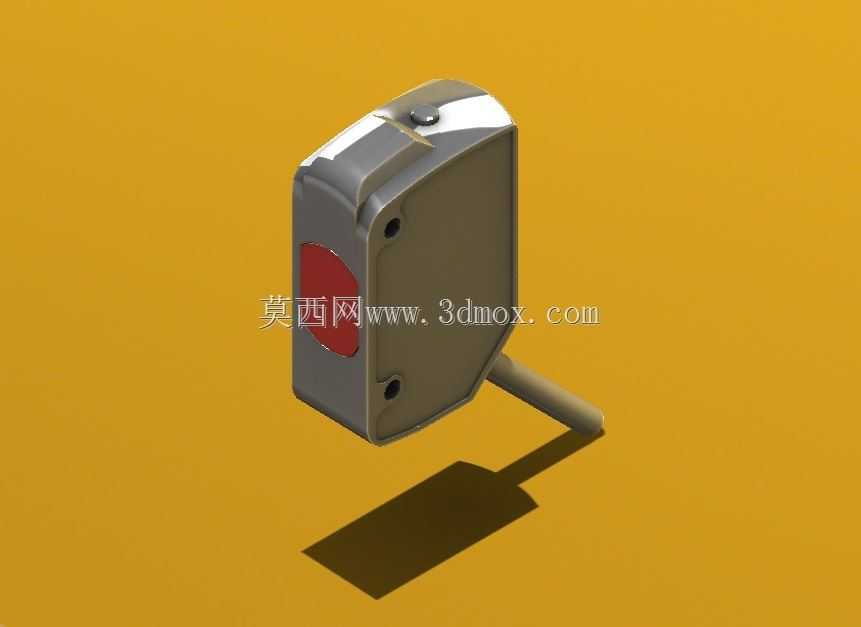

  这款激光检测元件的结构设计,完全围绕工业现场复杂工况下的稳定检测需求展开,从外壳轮廓到出线结构的每一处细节,都对应着实际产线安装、使用过程中的常见痛点。先从安装边界说起,整体壳体采用带切角的近似矩形构型,背部预留两个对称的沉头安装孔位,孔位间距符合通用工业传感器的安装孔距标准,既可以通过配套支架固定在设备型材上,也能直接沉装在设备面板的预留开孔内,安装时不需要额外定制转接件,适配市面上多数常规传感器安装支架的孔位参数。壳体侧面的切角设计并非造型装饰,而是为了规避安装时与相邻线缆、结构件的干涉,在紧凑的设备内部布局中,哪怕是几毫米的轮廓避让,都能减少现场安装时的打磨、调整工作量。出线端采用侧出式硬杆引线结构,

  引线根部做了弧度过渡的加强处理,相比直出线的传感器,侧出结构能在设备开合、部件移动的场景下避免线缆反复弯折导致的线芯断裂,引线的硬质护套可以维持固定的出线走向,不会因为设备运行时的震动出现线缆移位、剐蹭运动部件的问题。检测端的红色光学窗口做了内凹设计,窗口边缘高出光学镜片0.8毫米左右,这个细节能在现场安装、擦拭维护时避免硬物直接刮花镜片,同时窗口周围的壳体做了微小的坡面导流,生产现场的切削液、灰尘落在壳体上时会顺着坡面滑落,不会堆积在光学窗口表面影响检测精度。从功能适配的角度看,这款激光传感器的结构设计兼顾了漫反射检测场景的安装需求,壳体的厚度控制在极小的尺寸范围内,在3C电子组装线的狭小工位、物流分拣线的侧边检测位、

  包装设备的物料到位检测点,都能找到合适的安装空间,不需要为了容纳传感器额外扩大设备的结构空间。实际产线应用中,这类激光传感器常被用于工件到位检测、物料有无判别、位置偏差校正、流水线计数等场景,比如在冲压设备的上下料工位,传感器可以快速检测工件是否放置到指定位置,避免冲床空打或者压偏工件;在包装生产线的封箱工位,传感器能实时检测纸箱的输送位置,给封箱机构发送准确的动作触发信号;在自动化组装工位,传感器可以判别小零件是否完成装配,避免缺件的产品流到下一道工序。设计这款传感器的三维结构时,需要重点关注几个配合公差:背部安装孔的沉头深度要匹配常用M3安装螺丝的头部尺寸,既要保证螺丝拧紧后头部不高出壳体表面,避免安装时与安装面产生间隙,也要控制沉头深度不会钻穿壳体影响内部电路的密封;光学窗口的内凹尺寸要匹配镜片的安装公差,保证镜片粘接固定后与壳体表面的高度差符合设计要求,避免突出的镜片被磕碰损坏;侧出引线的根部弧度要做圆滑过渡,不能出现直角棱边,防止引线长期弯折时在棱边位置出现护套破损。壳体的边角全部做了小圆角处理,一方面是注塑成型时的工艺需求,减少尖角位置的应力集中,避免壳体受外力撞击时出现开裂,另一方面也能避免安装维护时锋利的边角划伤操作人员。从材质适配的结构设计来看,壳体的壁厚均匀,符合工程塑料注塑成型的壁厚要求,不会出现壁厚差异过大导致的注塑缩痕、变形问题,壳体的合模线位置设计在侧面的非安装、非检测面,不会影响安装面的平面度,也不会因为合模线的凸起导致光学窗口的角度出现偏差。在不同的工业场景下,这款传感器的安装方式可以灵活调整:当需要检测远距离的工件时,可以通过L型支架将传感器固定在离检测面较远的位置,壳体背部的安装孔可以兼容横向、纵向的支架固定,不需要额外调整支架的角度;当需要在狭小空间内检测近距离的小零件时,可以直接将传感器粘贴或者螺丝固定在设备的立板上,侧出的引线可以顺着设备内壁走线,不会占用检测端的前方空间。很多现场调试的工程师都有体会,传感器的引线走向如果不受控,很容易在设备运行时被运动部件勾到,这款传感器的硬质引线护套可以让调试人员直接将引线掰到需要的走向,长期使用也不会回弹移位,减少了现场理线、固定线缆的工作量。

  光学窗口的内凹设计还有一个实际作用,就是在焊接、打磨这类有飞溅物的工位,微小的飞溅颗粒碰到窗口周围的凸起壳体时会被挡住,不会直接粘附在镜片上,延长了镜片的清洁维护周期,减少了因为镜片污染导致的检测误判。整体结构没有多余的装饰性特征,每一处轮廓、每一个孔位、每一个过渡结构都对应着实际使用中的需求,没有为了造型好看增加不必要的曲面或者凸起,这也是工业传感元件结构设计的核心原则:所有结构特征都要服务于安装便利性、使用稳定性、维护便捷性,冗余的结构只会增加生产制造成本,同时给现场使用带来额外的干涉风险。在建模过程中,需要还原这些细节特征的尺寸关系,不能只做一个大致的方块外形,因为这些细节恰恰是结构工程师选型、做设备布局时需要重点参考的内容——比如安装孔的位置和尺寸决定了支架怎么设计,壳体的整体轮廓决定了安装位需要预留多大的空间,引线的出线方向和位置决定了设备上的走线槽怎么布置,光学窗口的位置和角度决定了传感器安装时的对准调试范围。
