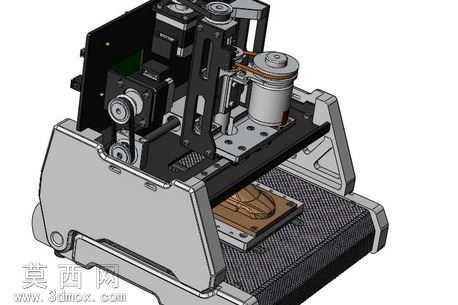

小型桌面数控加工设备总成结构设计

本作品为小型桌面级数控加工设备的完整总成三维建模成果，建模过程中严格遵循机械设计的装配逻辑与实际加工设备的运行原理，对设备的每一处结构都进行了精细化还原。首先在整体框架搭建阶段，采用自底向上的建模思路，先完成底座承载结构的建模，底座采用一体化铸造型腔的结构设计，建模时还原了底座的加强筋布局、安装定位槽、导轨安装基准面等细节，确保底座的刚性表现符合小型加工设备的承载需求，材质上模拟了铸铁件的哑光磨砂质感，还原了铸造表面的细微纹理特征。在传动系统建模部分，分别对X、Y、Z三个进给轴的传动结构进行了完整复刻，包含同步带传动轮组、线性导轨滑块、进给丝杠副、行程限位安装座等部件，每一个传动部件的配合间隙、安装定位关系都按照实际装配公差进行设定，同步带的齿形结构、导轨的滚道细节、丝杠的螺纹导程特征都做了精细化建模，材质上区分了金属传动件的亮面金属质感、同步带的橡胶哑光质感、紧固件的镀锌表面质感，让不同部件的视觉区分度清晰。主轴加工单元的建模还原了高速主轴电机、主轴安装支架、刀具装夹结构、冷却管路走线的细节，主轴支架采用钣金折弯与型材结合的结构，建模时还原了钣金件的折弯圆角、安装孔位、减重槽设计，冷却管路的走线按照实际设备的布线逻辑进行排布，还原了管线的弯折弧度与固定卡扣的细节。工作台部分还原了T型槽工装平台、工件装夹夹具的结构，夹具的压紧块、调节螺栓、定位基准面都做了完整建模，平台表面模拟了金属加工后的磨砂纹理，装夹的示例工件也还原了曲面加工后的表面质感。在整体装配校验阶段，通过三维软件的干涉检查功能，验证了各轴全行程运动过程中部件之间无运动干涉，各连接部位的紧固件都按照标准件参数进行建模，确保装配关系完全符合实际设备的组装逻辑。渲染阶段采用工作室光照环境，通过多角度打光突出设备的结构层次，对金属部件添加了符合真实物理属性的反射与粗糙度参数，对非金属部件调整了漫反射与高光参数，最终呈现的渲染效果能够清晰展示设备的整体布局、结构组成与各部件的装配关系，完整呈现了这款小型数控加工设备的设计思路与结构特征，可用于设备结构展示、原理讲解、设计优化参考等场景。
