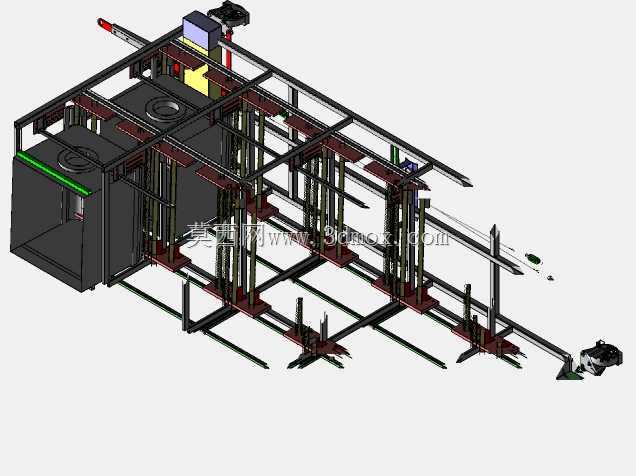

恩瓦尔二级物料输送小车结构设计

　　这款二级输送小车主要面向离散制造产线的跨工位物料转运场景，适配多工序衔接的生产布局，可完成不同高度工位间的物料承接、暂存与精准输送，解决传统单级输送无法覆盖的落差式工位物料流转需求，常见于汽车零部件加工、家电装配、五金件冲压等需要多工序节拍匹配的生产环节，能够衔接上下料机械手、加工工位缓存台、质检工位等多个生产节点，减少人工搬运的周转耗时与磕碰风险。从结构设计逻辑来看，整体采用模块化铝型材框架作为承载主体，框架的型材选型经过载荷校核，主支撑型材采用加厚槽型铝型材，横向与纵向支撑通过角码与内置螺栓连接，既保证整体结构的刚性，也方便后期根据产线调整进行局部改装，无需整体切割重构。设备的二级输送结构分为上下两层输送单元，

　　下层输送单元负责承接上游工位来料，通过带定位挡块的输送导轨将物料输送至中转位，上层输送单元则完成中转位到下游高位工位的物料提升与输送，两层输送单元的动力端独立配置，可根据上下游工位的节拍差异单独调整运行速度，避免出现物料堆积或者工位待料的情况。在安装边界方面，设备整体沿产线纵向布置，底部预留了可调脚杯安装位，可根据车间地面的平整度调整整体水平度，调整行程覆盖±15mm的地面高差，设备侧面预留了传感器安装槽与走线槽，可直接适配产线现有光电传感器、行程开关的安装需求，无需额外焊接安装支架。设备的两端设置了缓冲挡停结构，在物料输送到端点位置时可通过弹性缓冲件降低冲击，避免物料因刚性碰撞出现位置偏移或者表面损伤，框架侧面预留了维护开口，

　　可直接对内部的传动部件、导向部件进行日常点检与润滑维护，无需拆解整体框架。考虑到产线的多规格物料适配需求，输送导轨的间距可通过滑槽进行调整，可覆盖一定尺寸范围内的托盘类、箱体类物料输送，无需更换整套输送组件，提升了设备的产线适配性。整体结构的重心经过优化设计，在满载工况下整体重心位于底部框架的中心区域，即使在高速启停的输送状态下也不会出现侧倾风险，设备的动力线缆与信号线缆全部内置在框架的走线槽内，避免车间作业过程中线缆剐蹭带来的安全隐患，同时也让整体外观更加规整，适配整洁化的车间生产布局要求。
