材料干燥速率检测悬挂式试验装置

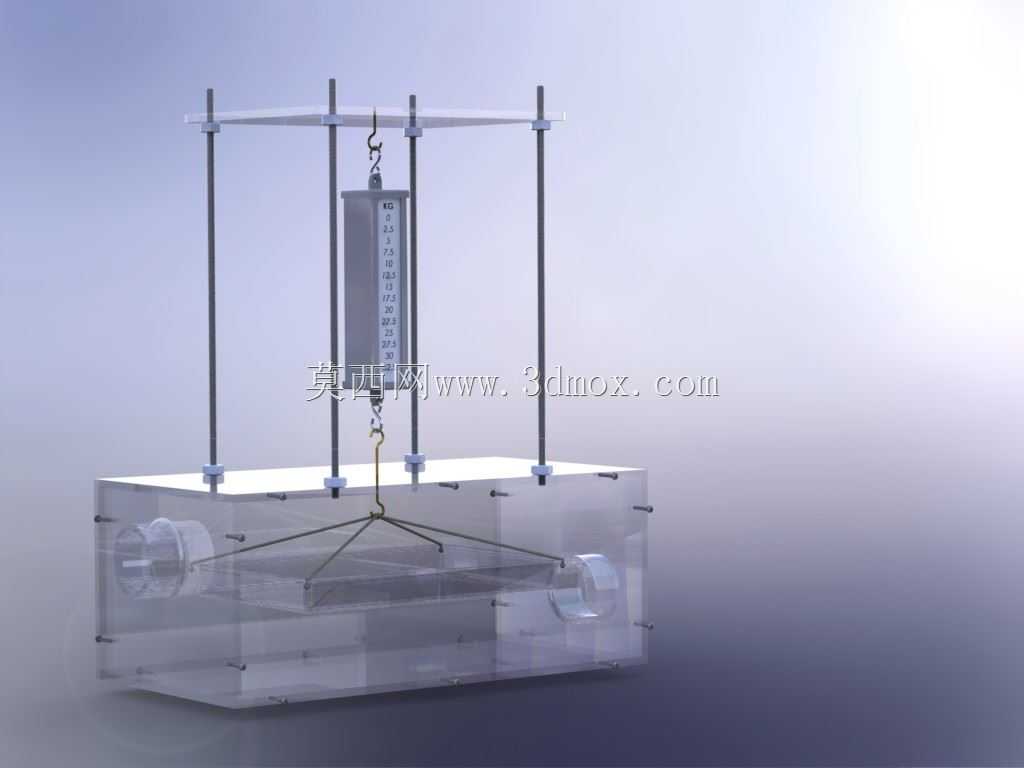

　　在材料干燥工艺研发、农林产品加工、化工物料预处理等场景中，物料干燥过程的失重速率是核心工艺参数，直接决定干燥能耗控制、成品含水率达标率以及生产节拍设定，这套悬挂式试验装置正是为获取该类参数设计的专用检测工装。装置整体采用立式框架布局，主体支撑结构选用两根平行布置的光滑圆柱导杆作为竖向承载构件，导杆上下两端通过透明亚克力材质的安装板完成定位固定，上下安装板之间预留足够的竖向空间，既可以满足不同长度试样挂装的行程需求，也能避免试验过程中试样与周边结构发生剐蹭干扰。导杆的安装同轴度在设计时做了严格约束，两端安装板的定位孔采用配做工艺，保证两根导杆平行度误差控制在0.2mm以内，避免上部测力单元安装后出现偏载，影响拉力检测的数值准确性。

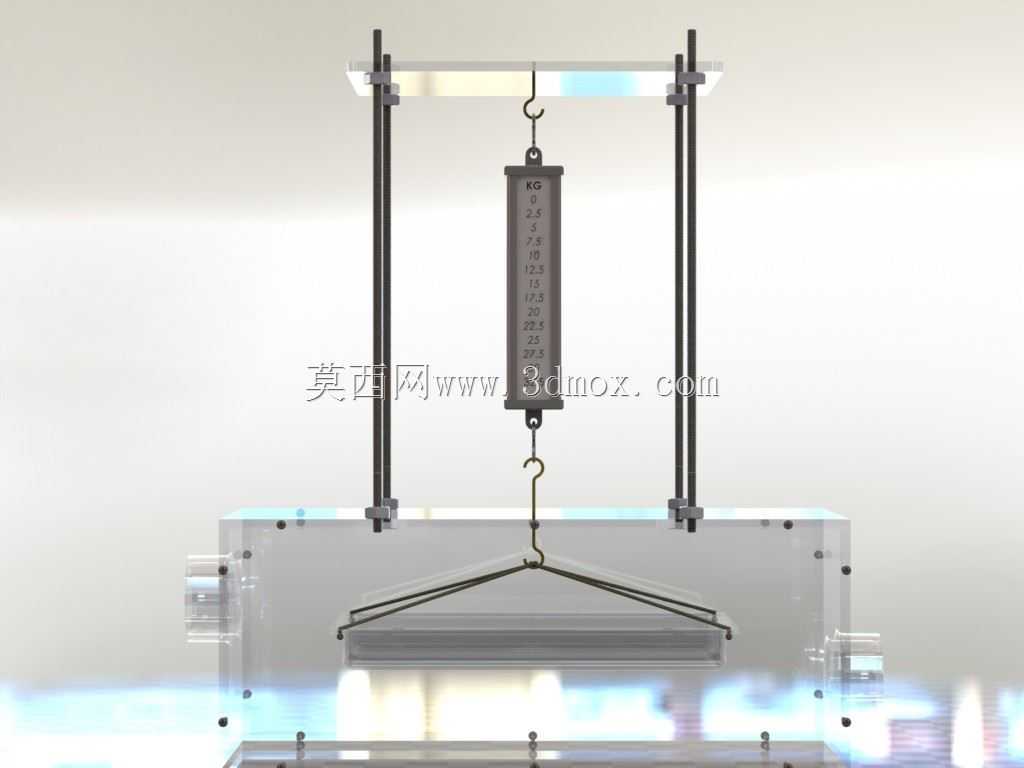

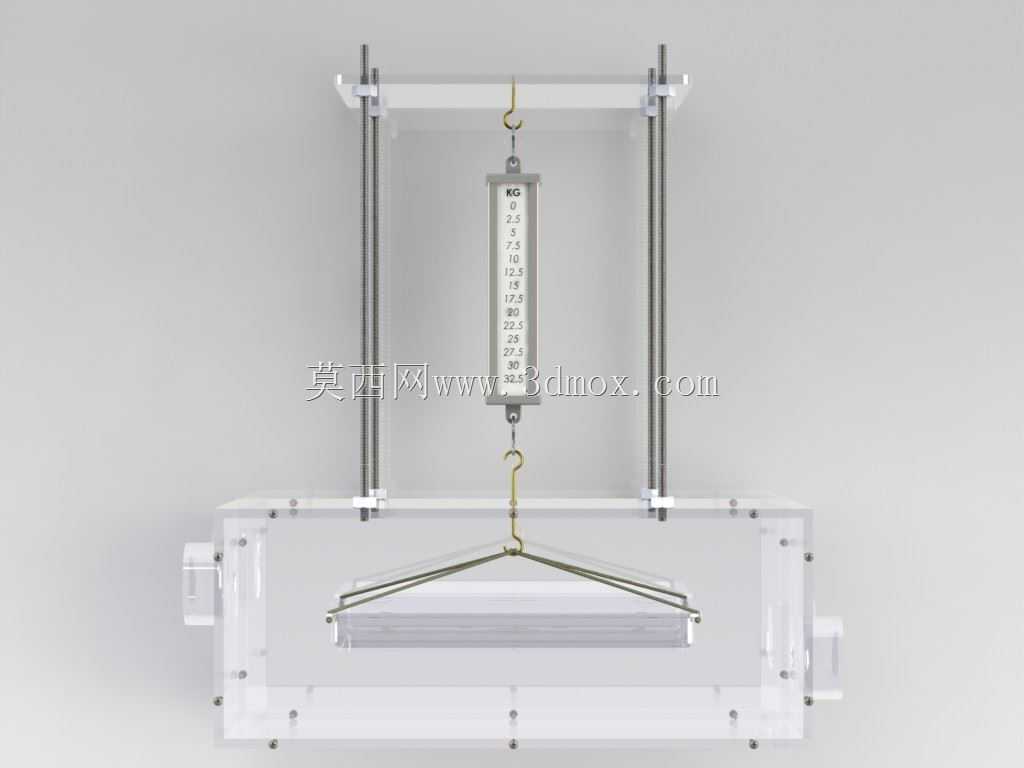

　　上部测力单元直接采用标准弹簧拉力计作为检测核心，拉力计上端通过挂钩与上安装板预设的挂点连接，下端挂钩则连接试样挂装支架，这种直接串联的力传递路径设计，最大程度减少了中间传力构件带来的力值损耗，能够直接读取试样在干燥过程中的实时重量变化，无需额外加装力传感器配套采集模块，降低了装置整体的搭建成本，也方便试验人员直接目视读取数值。下部的试样挂装支架采用三角形稳定结构，两根斜向支撑杆从中心挂点向两侧延伸，末端连接水平布置的试样承载托盘，托盘采用镂空网格结构设计，既可以承托片状、纤维状等不同形态的待测试样，也能保证干燥气流可以顺利穿过托盘与试样充分接触，避免托盘结构阻挡热风循环导致试样干燥不均匀，影响最终速率检测结果。

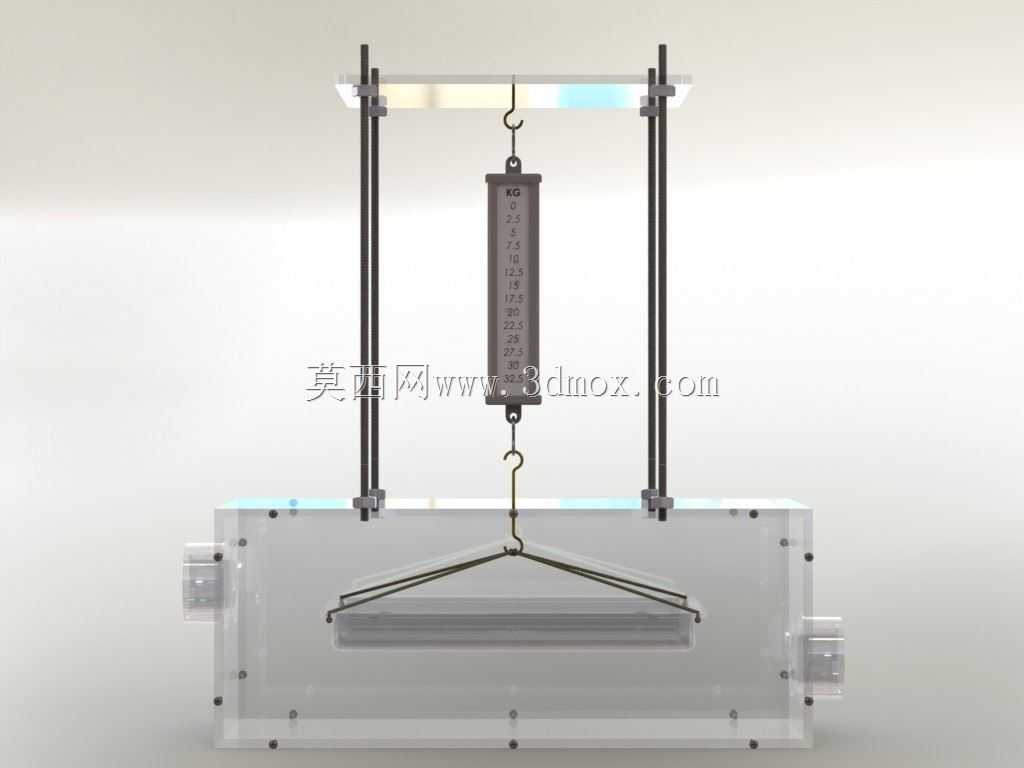

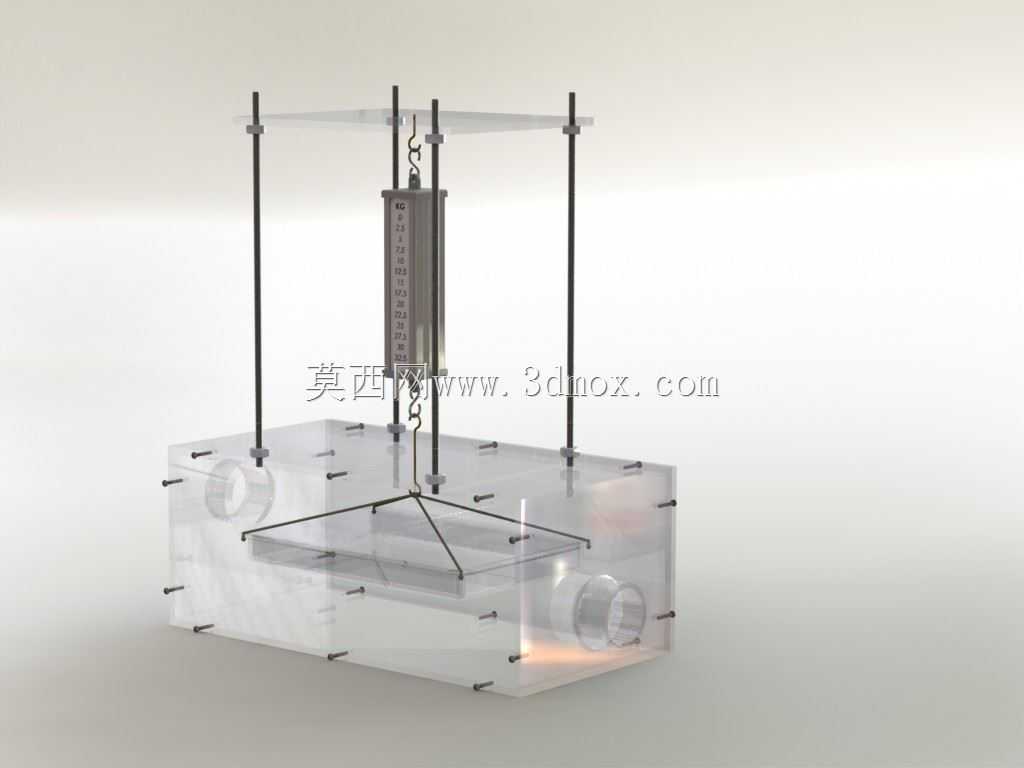

　　装置两侧预留的透明侧板安装位，可根据试验需求加装透明密封罩，配合外接的热风管路、温湿度传感器即可搭建可控环境的干燥试验腔，满足不同温度、风速条件下的干燥速率测试需求；若不需要密闭环境，也可直接将装置放置在恒温干燥箱内使用，整体外形尺寸控制在常规台式干燥箱的内腔容纳范围内，安装时仅需保证装置水平放置，底部支撑脚与承载台面贴合即可，无需额外的地脚固定。设计过程中针对挂装支架的自重做了配重校准，正式试验前可先记录空载状态下拉力计的初始数值，后续试验过程中直接读取拉力计数值与初始值的差值，即可得到试样的实时重量，通过固定时间间隔记录重量变化，就能绘制出完整的材料干燥速率曲线，为工业化干燥设备的参数设定提供实测数据支撑。

　　整套装置的结构件多采用标准型材与通用标准件组合，除了安装板与托盘需要根据尺寸做简单裁切加工外，其余构件均可直接采购标准件组装，搭建周期短，维护成本低，测力单元可根据待测试样的重量范围更换不同量程的拉力计，适配从轻薄纤维材料到小块成型建材等多种试样的测试需求，挂点位置做了圆角处理，避免长期挂装后出现应力集中导致构件断裂，导杆表面做了抛光处理，减少积灰附着，也方便试验后做清洁打理。
