半比例绘制兆瓦级厌氧消化处理厂三维模型

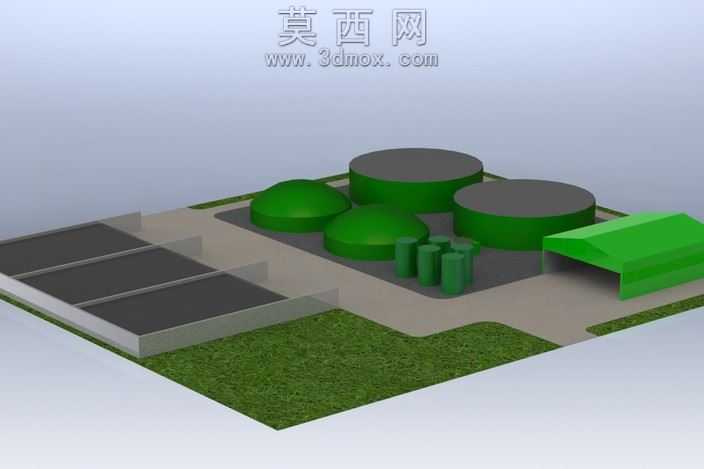

本作品为半比例还原的1兆瓦级厌氧消化处理厂三维建模成果，采用SolidWorks完成全流程参数化建模，整体按照1:2的缩放比例还原真实厂区的布局逻辑与设施形态，兼顾工程参考性与视觉展示效果。建模前期先梳理厌氧消化处理厂的功能分区逻辑，将厂区划分为预处理区、厌氧反应区、配套设施区、通行区四大模块，以真实厂区的工艺动线为布局依据，确保各设施的排布符合实际生产的流程需求，避免出现工艺逻辑矛盾。模型构建过程中，针对不同功能的设施采用差异化的建模方式：核心厌氧反应罐体采用旋转凸台特征生成主体圆柱结构，顶部封头通过放样特征匹配真实罐体的弧面曲率，罐体表面添加细微的焊缝纹理与加强筋结构，还原钢制罐体的真实结构细节；配套的绿色穹顶储气柜采用曲面放样构建半球形穹顶结构，边缘添加密封压边的细节特征，匹配湿式气柜的结构特点；预处理区的平流池采用薄壁拉伸特征构建池体结构，内部添加导流墙、溢流堰的细节结构，还原污水处理预处理单元的功能构造；厂区内的小型配套罐体、管廊支架、附属厂房均按照真实设施的比例进行建模，附属厂房的坡屋顶采用拉伸切除与放样结合的方式构建，还原厂房的建筑形态。材质与渲染环节，针对不同设施的真实材质进行参数调整：厌氧罐体采用深灰色哑光金属材质，添加轻微的锈迹纹理与漆面磨损效果，匹配工业设施长期使用的真实质感；穹顶气柜采用亮绿色半哑光防腐涂层材质，调整材质的反光度与粗糙度，还原户外防腐涂料的视觉效果；预处理池体采用深灰色混凝土材质，添加混凝土表面的细微颗粒纹理与水渍痕迹，提升场景真实感；厂区地面分为水泥硬化路面与绿化区域两部分，硬化路面添加细微的裂纹与轮胎磨损痕迹，绿化区域采用草皮纹理材质，调整纹理的缩放比例匹配半比例建模的尺寸逻辑；场景布光采用柔和的户外天光搭配辅助补光，避免出现过强的阴影遮挡设施结构，渲染角度选择斜向俯视视角，能够完整展示整个厂区的布局结构与各设施的相对位置，同时添加轻微的环境反射效果，提升整体渲染的真实感。建模过程中严格遵循半比例的尺寸要求，所有设施的尺寸、设施之间的间距、道路宽度均按照真实尺寸的一半进行参数化设定，确保模型的比例准确性，可作为厌氧消化厂布局展示、工艺科普、方案汇报的可视化参考素材，模型结构清晰，各部件分组合理，可根据需求单独拆分调整单个设施的参数与位置。
