木片锅炉燃料存储输送系统结构设计

　　这套结构针对中小型生物质供热站点的木片燃料处理需求设计，核心解决散装木片从堆场到锅炉炉膛的连续、稳定供料问题，适配以林业加工边角料、木片、木屑为主要燃料的卧式锅炉机组，常见于木材加工厂、小型工业园区集中供热站、农产品烘干配套供热场景，替代传统人工上料的低效模式，同时避免燃料堆积搭桥、进料不均导致的锅炉燃烧工况波动。

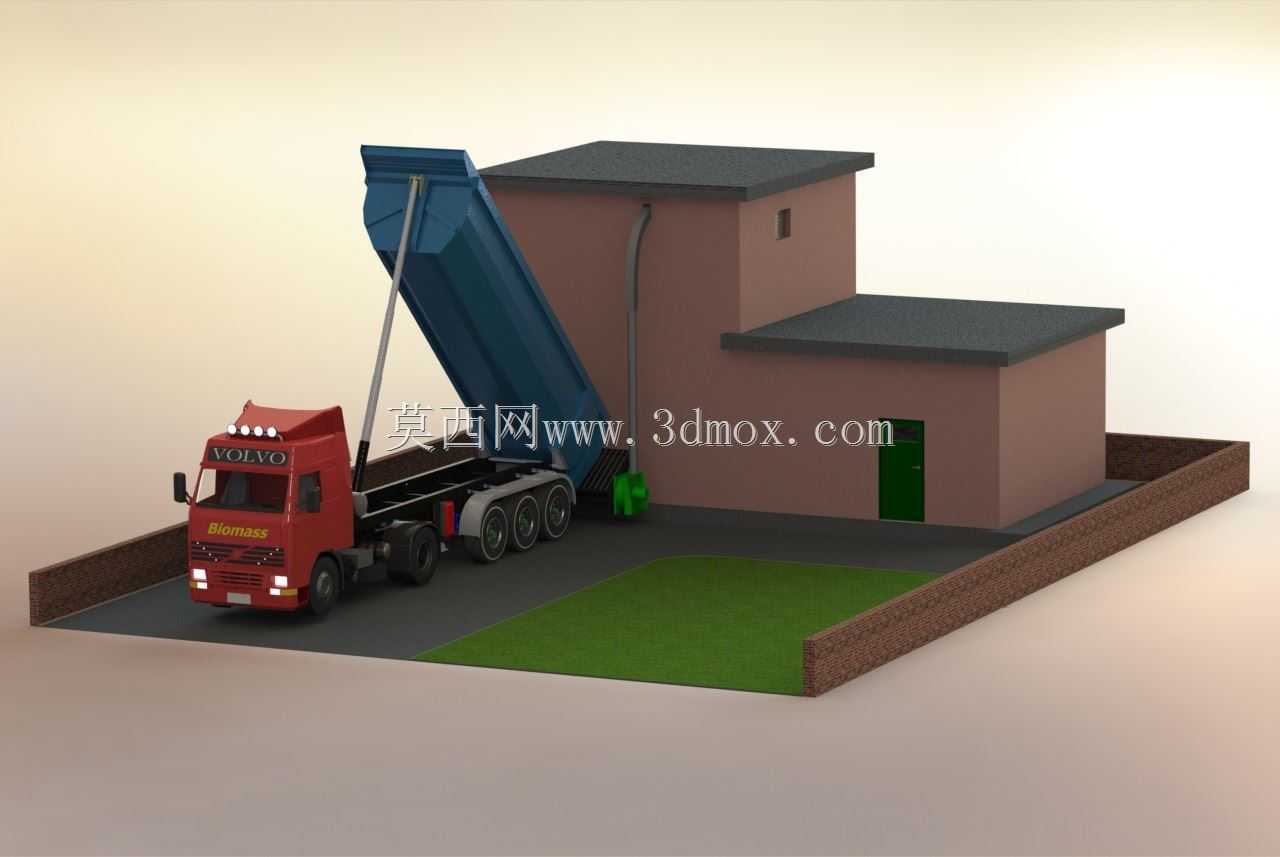

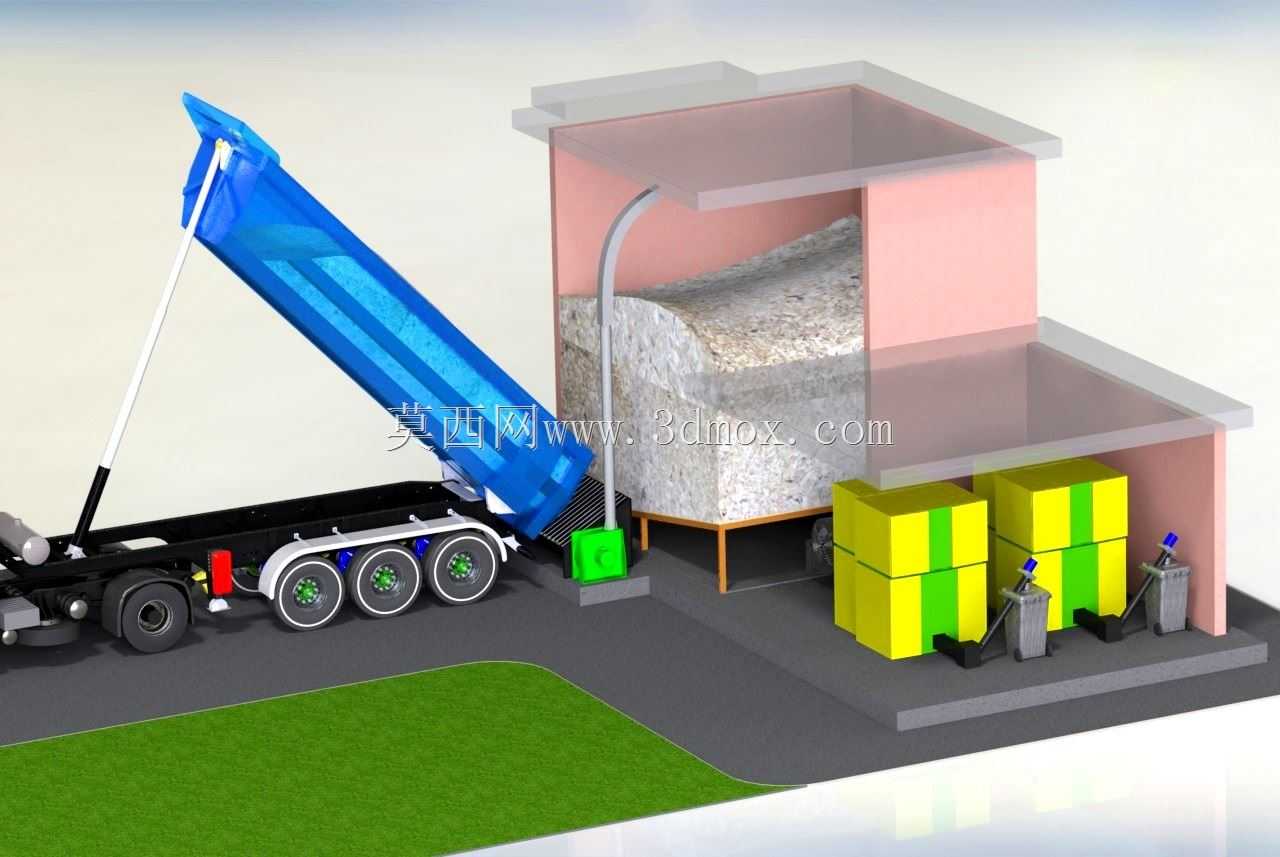

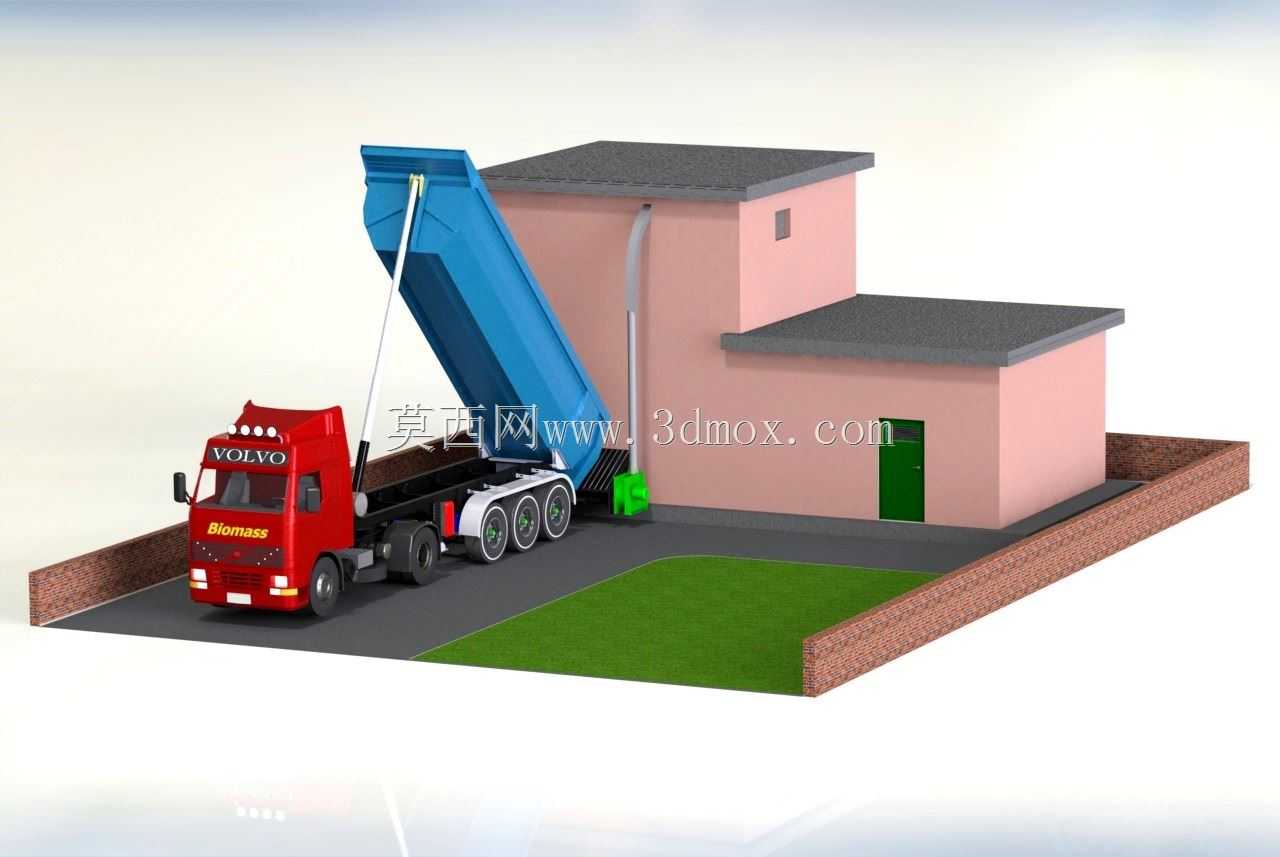

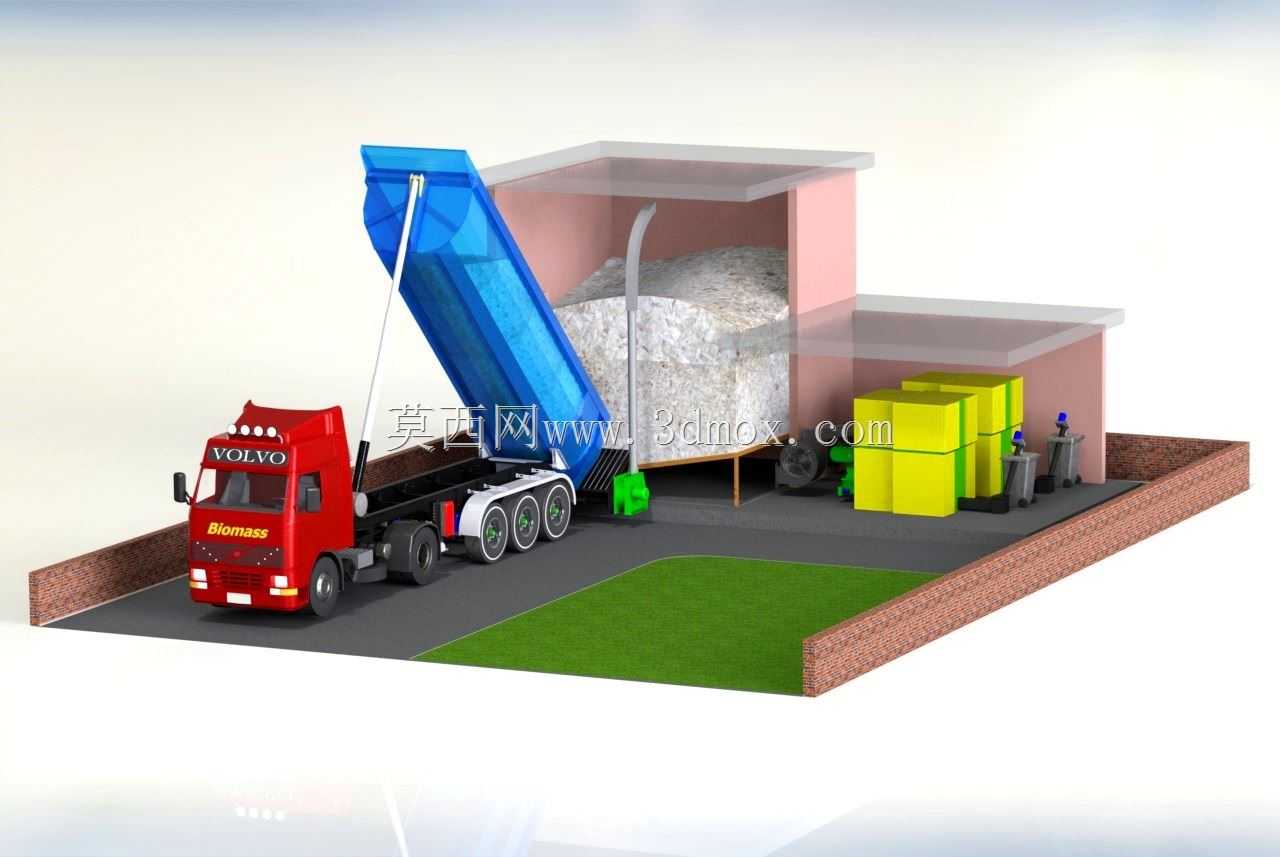

　　从现场安装边界来看，整套系统沿锅炉进料侧水平展开，料库区域采用倾斜地板设计，倾斜角度设置为27度，刚好匹配干木片的自然休止角，无需额外振动装置即可让木片靠自重向出料口滑移，料库单侧预留3.2米的运货卡车停靠卸料空间，卸料口高度适配常规4.2米栏板货车的卸料高度，无需额外搭建卸料平台，卡车可直接将散装木片倾倒至料库区域，减少二次转运的工作量。料库整体净宽度为6.8米，净深度4.2米，最大储料量可满足两台1.4MW木片锅炉8小时的满负荷运行需求，降低操作人员的上料频次。

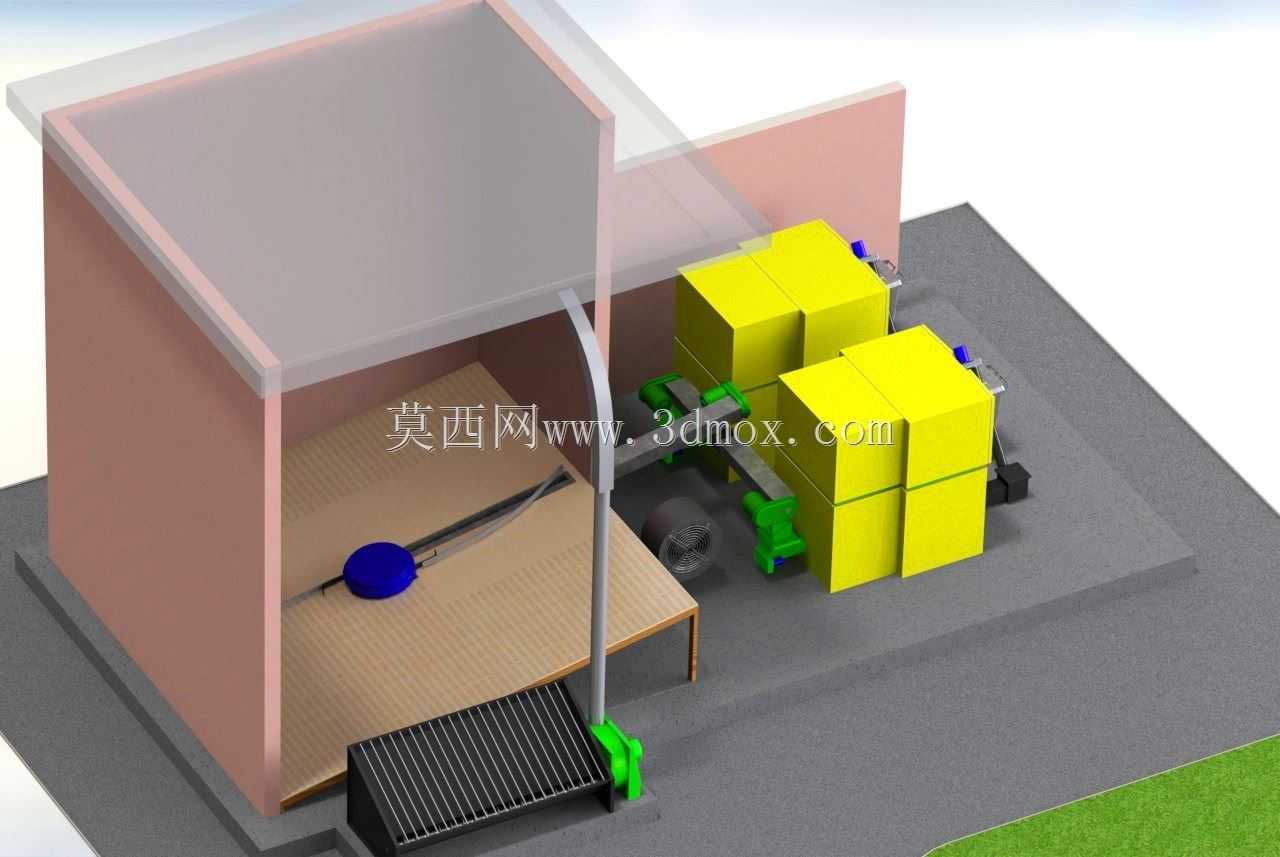

　　输送核心采用无轴螺旋输送器结构，布置在倾斜地板的最低处，螺旋叶片直径为320mm，螺距280mm，输送槽采用6mm厚耐磨钢板折弯成型，底部设置可快拆的检修盖板，方便处理混入燃料中的铁钉、石块等卡滞异物；螺旋输送器的出料端直接对接锅炉的进料喉口，进料口处设置拨料齿结构，避免木片在进料口处架桥堵塞，输送转速控制在42r/min，既保证每小时1.2立方米的燃料输送量匹配锅炉满负荷需求，又不会因转速过高导致木片破碎过度影响燃烧效率。

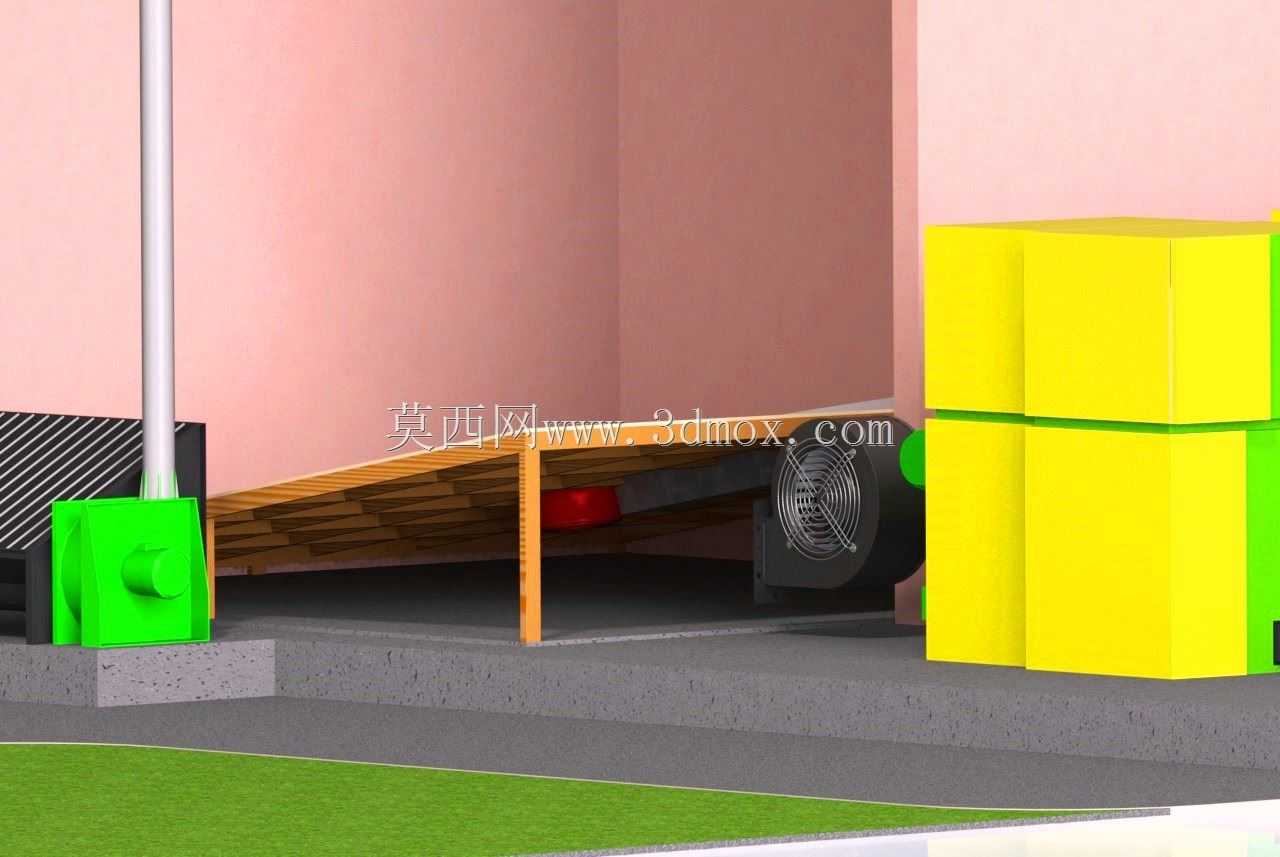

　　料库侧部配套的风扇升降机结构，一方面负责将料库角落堆积的轻质木屑、碎料吹送至螺旋进料口区域，避免死角积料长期堆积霉变，另一方面集成的升降机构可带动风扇沿垂直导轨上下移动，覆盖料库从底部到1.8米高度的全部区域，导轨采用标准槽钢焊接固定在料库侧墙，安装时需保证导轨垂直度偏差不超过1.5mm/m，避免升降运行时出现卡滞。风扇采用轴流结构，风量设置为2200m³/h，风压足够吹动堆积密度180kg/m³的干木片，不会出现吹不动或者燃料被吹出料库的问题。

　　锅炉本体旁设置的绿色动力基座，用于安装螺旋输送器的驱动电机与减速机构，基座采用混凝土预埋螺栓固定，安装时需保证驱动轴与螺旋主轴的同轴度偏差不超过0.2mm，避免运行时出现异常振动与密封件磨损；料库旁的黄色模块化箱体为燃料暂存缓存仓，用于存储粒径更小的木屑燃料，可通过底部的插板阀控制下料量，在木片燃料供应不足时切换为木屑供料，提升系统的燃料适配性。

　　整套结构的设计逻辑优先考虑现场运维的便捷性，所有转动部件的润滑点均设置在便于操作的外侧，无需进入料库内部即可完成日常注油维护；倾斜地板表面焊接有防滑钢筋条，方便运维人员进入料库清理时踩踏，避免滑倒；螺旋输送器的驱动端设置过载保护装置，当输送卡滞时自动停机并触发报警，避免电机烧毁。现场安装时需注意料库地面的防水处理，避免地面积水渗入燃料导致木片含水率升高，影响锅炉燃烧效率，整套系统的供电与控制线路可沿侧墙桥架铺设，对接锅炉的原有控制系统，实现进料量与锅炉负荷的自动联动调节。
