战斗机器人配套鼓形击打部件结构

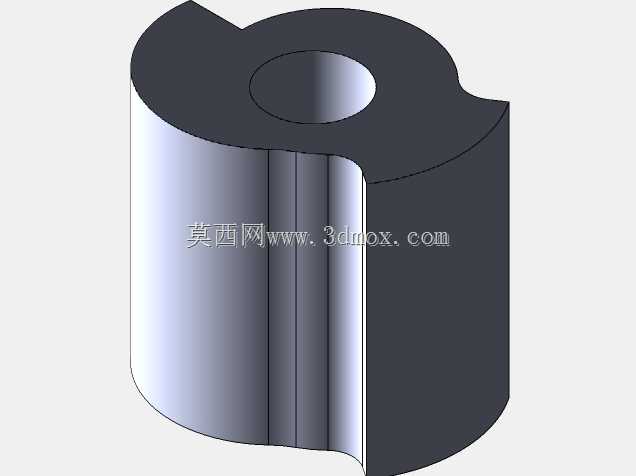

　　在竞技类战斗机器人的结构设计体系中，这类鼓形击打部件属于近身对抗场景下的核心做功构件，主要适配轮式、履带式中小型格斗机器人的前端或侧部安装位，承担近身对抗中的冲击、剐蹭、撬拨作业，区别于旋转类弹射武器的瞬时爆发输出逻辑，该部件依靠自身刚性结构配合机器人整机的行进动力完成对抗动作，结构可靠性远高于连杆类活动击打构件，在中小重量级格斗机器人赛事中有着极高的应用占比。从结构形态来看，该部件整体采用带中心通孔的柱式鼓形结构，外轮廓做了两处对称的切边处理，既可以在接触对抗目标时形成刚性卡合面，避免击打过程中出现接触面打滑卸力的问题，又能有效削减构件自身的无效重量，在不降低结构强度的前提下控制整机配重占比，适配格斗机器人严格的重量分级要求。

　　中心通孔为安装定位孔，孔壁加工精度控制在IT7级公差范围内，可直接与驱动轴或固定支撑轴做过渡配合，安装时无需额外加装轴套类转接零件，孔口处做了0.5mm的倒角处理，既可以消除机加工过程中产生的锐边毛刺，避免装配过程中划伤安装轴的配合面，也能在轴件穿入时起到导向作用，降低现场装配的对位难度。部件的外圆柱面为主要做功接触面，表面粗糙度控制在Ra1.6μm，既保证了接触对抗时的摩擦力足够，不会因为表面过于光滑出现接触滑脱，又不会因为表面粗糙度过高在对抗过程中出现应力集中点，降低构件受冲击时的崩裂风险。两处切边形成的平面与圆柱面的衔接处做了R2的圆角过渡，避免直角衔接位置在反复受冲击的过程中产生疲劳裂纹，延长构件的实际使用寿命。

　　从设计思路层面，该部件在建模阶段优先做了等强度校核，通过有限元模拟反复冲击载荷下的应力分布，将最大应力集中区域控制在中心孔周边的实体区域，外轮廓的切边位置特意避开了主应力传递路径，保证构件在承受1500N瞬时冲击载荷时不会出现结构性断裂。构件的轴向尺寸与径向尺寸比例控制在1.2:1，既保证了足够的接触作业宽度，在对抗过程中可以覆盖更大的接触范围，又不会因为轴向尺寸过长导致支撑轴承受过大的弯矩，降低轴件的负载压力。安装边界方面，该部件的中心通孔直径适配直径20mm的标准光轴，安装时可通过平键传递扭矩，若作为固定击打部件使用，也可通过顶丝直接与支撑轴锁固，构件的最大外圆直径为80mm，安装后突出机器人安装基体的尺寸控制在45mm以内，

　　不会因为突出量过大导致机器人在行进过程中出现剐蹭场地地面的问题，也不会因为突出量过小导致击打作业时无法有效接触目标。实际应用场景中，这类鼓形击打部件既可以作为固定式冲撞结构安装在机器人的前端装甲位置，依靠机器人的行进加速度完成冲撞作业，也可以作为低速旋转类武器安装在机器人的侧部输出轴上，通过低速大扭矩的旋转输出完成剐蹭、撬拨动作，相比高速旋转的刀具类武器，该部件的结构容错率更高，即使出现装配偏差或者轴件小幅变形，也不会影响正常的作业功能，日常维护仅需要定期检查安装紧固件的锁固状态即可，不需要做特殊的动平衡校准，非常适合非专业团队的格斗机器人改装、组装使用。建模过程中，该部件的所有特征均采用参数化建模方式搭建，外圆直径、中心孔直径、切边深度、轴向长度等核心尺寸均设置了可调参数，设计人员可以根据不同重量级的机器人设计要求，快速调整对应尺寸生成适配的结构模型，不需要重新绘制草图特征，大幅缩短同类型构件的设计迭代周期。细节处理上，构件的两个端面均做了平面度校准，保证安装时端面与轴肩、锁紧垫片的贴合面积达到90%以上，避免锁紧后出现局部应力集中，在承受侧向冲击时出现构件松动偏移的问题。考虑到格斗机器人对抗过程中可能出现的侧向剐蹭，构件的外圆柱面与端面的衔接处也做了微小的倒角处理，避免尖锐棱边在剐蹭过程中勾挂场地的防护网或者对方机器人的线缆、管路结构，减少非必要的故障概率。
