概念跑车曲面车身外壳结构设计

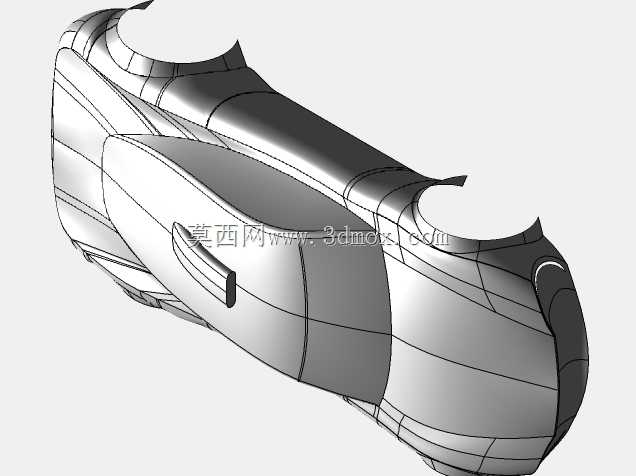

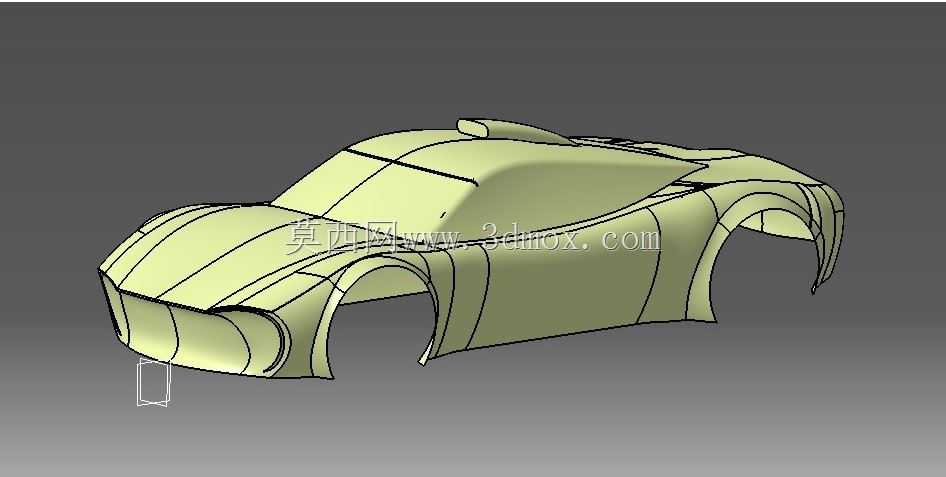

　　该模型呈现的是小尺寸概念跑车的车身外覆盖件壳体结构，整体长度控制在810mm级别，属于缩比验证阶段的车身曲面方案，主要用于高校汽车设计课程的曲面建模练习、小型电动概念样车的前期壳体开发验证，也可作为文创类跑车摆件的结构设计参考。从结构设计逻辑来看，整个壳体采用一体化曲面成型思路，没有拆分出车门、引擎盖、后备箱盖等独立分件，是完整的车身外表面数模，曲面构建全程遵循G2连续原则，所有棱线都做了顺滑过渡处理，没有尖锐折角，既能够降低高速行驶时的风阻系数，也能满足后续复合材料铺层成型的工艺要求，避免曲面突变导致的铺层褶皱、应力集中问题。

　　在实际应用场景中，这类缩比车身壳体数模首先可用于风洞试验的缩比样件制作，810mm的长度刚好适配小型教学风洞的试验段尺寸，不需要额外做比例缩放就能直接用于风阻测试，验证曲面造型的空气动力学性能；其次可作为小型电动休闲跑车的车身主体结构，匹配轮距、轴距参数后，可直接在壳体内部预留电池仓、驾驶舱、转向机构的安装空间，壳体本身采用碳纤维或者玻璃钢材质制作时，自身就能承担部分车身结构强度，减少内部框架的用料，降低整车整备质量。

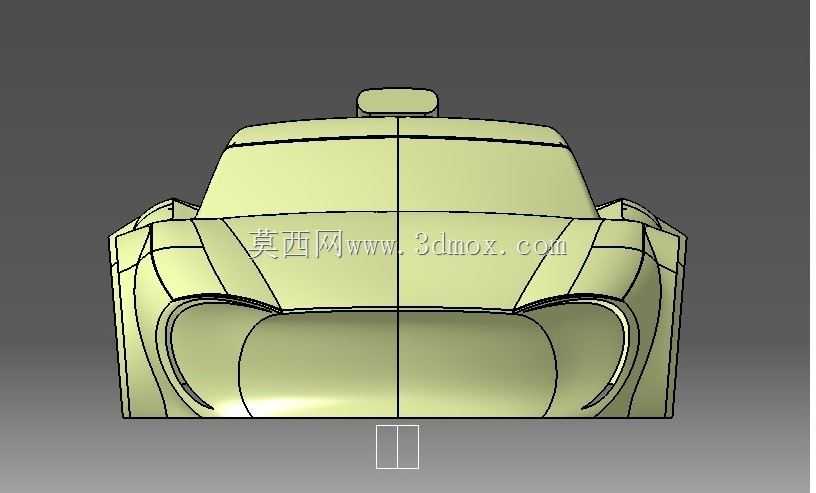

　　从外形尺寸与安装边界来看，该壳体宽度方向预留了标准小型车轮的安装空位，轮拱位置的曲面做了内收处理，最小离地间隙的曲面边界控制在30mm以上，避免行驶过程中壳体底部剐蹭地面；车头位置的曲面做了内凹的灯组安装位，可直接嵌入圆形或者条形LED车灯，不需要额外做灯座结构；车顶位置的凸起曲面是驾驶舱的头部预留空间，按照1:2左右的缩比计算，全尺寸状态下能够满足175cm身高乘员的头部空间需求，不会出现顶头问题；车尾部分的曲面做了自然收窄的鸭尾造型，能够在高速行驶时提供一定的下压力，提升后轮的抓地性能，不需要额外加装外置尾翼就能满足基础的空气动力学需求。

　　设计过程中优先考虑了曲面的可加工性，所有曲面的拔模角度都控制在5度以上，不管是采用五轴加工中心直接铣削油泥模型，还是采用模具热压、3D打印制作样件，都不会出现倒扣、无法脱模的问题；壳体的壁厚预留了3mm的均匀厚度区间，后续做实体化加厚时不会出现壁厚突变、曲面自交的问题，能够直接导出STEP格式用于后续的结构细化、工艺拆解。不同于量产车的车身分件设计，这个一体化壳体的设计思路更偏向于小批量定制化跑车的开发，减少分件就意味着减少装配误差、减少密封工序，对于小作坊式的定制车生产来说，能够大幅降低装配难度，提升车身的整体密封性，避免雨天漏水、行驶异响等问题。

　　在曲面构建的细节处理上，车身侧面的特征棱线从车头翼子板位置一直延伸到车尾，全程没有断点，既能够强化车身的视觉长度，也能在曲面加工时作为找正基准，提升加工精度；轮拱位置的曲面做了外抛处理，能够容纳更宽的轮胎，提升车辆的弯道抓地性能，同时轮拱边缘的曲面做了卷边处理，提升壳体边缘的结构强度，避免轻微磕碰就出现壳体开裂的问题；前保险杠位置的曲面做了内凹的进气口预留位，后续可以直接在该位置开孔，为后部的电机、电池提供散热气流，不需要重新修改曲面结构。
