简易三角挂板起重吊钩三维结构设计

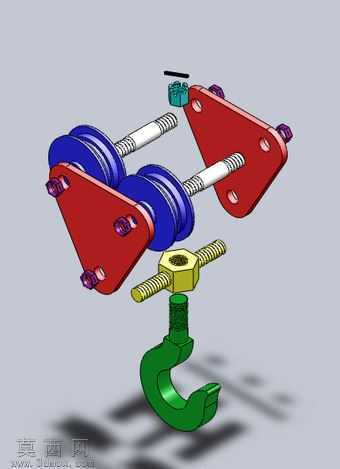

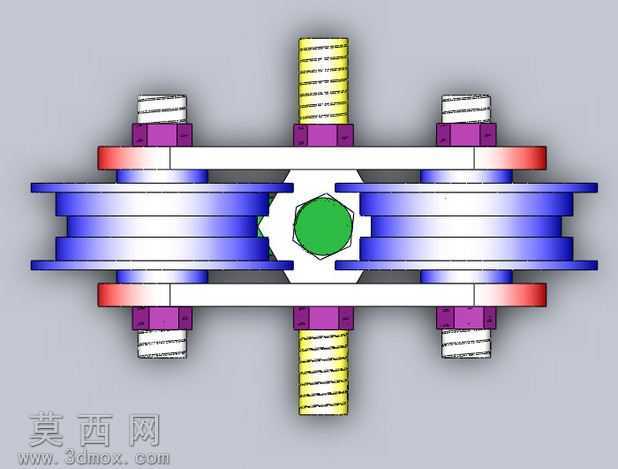

本作品为简易结构起重吊钩的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体装配关系的定位，再逐一对各组成零件进行精细化建模，确保各部件的装配间隙、连接位置完全符合起重吊具的常规设计逻辑。模型整体分为上部三角连接挂板、两侧滑轮护板、下部钩体三个核心组成部分，上部三角挂板采用倒三角轮廓设计，三个角点位置分别设置销轴连接孔，上方两个孔位用于匹配起重设备的滑轮组连接销轴，下方孔位用于连接下部吊钩钩体，挂板边缘做了圆弧过渡处理，避免应力集中问题，建模时对孔位的同轴度、挂板的厚度参数都做了参数化约束，可根据额定起重量的需求快速调整尺寸参数。两侧的蓝色护板为滑轮防护结构，建模时采用对称设计，轮廓完全匹配滑轮外径，能够对起重滑轮形成侧向防护，避免作业过程中杂物卡入滑轮绳槽，同时对挂板的连接销轴形成轴向限位，防止销轴窜动脱出。下部绿色钩体为标准C型起重钩结构，建模时还原了钩头的防脱落卡位结构、钩身的圆弧过渡曲面，钩体与上部挂板的连接位置设置了铰接结构，保证吊钩可在作业过程中随吊装重物的重心灵活转动，避免钢丝绳出现拧扭问题。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：上部三角挂板采用低合金高强度结构钢材质，渲染时呈现哑光红色漆面效果，还原起重设备结构件的常规涂装外观；两侧滑轮护板采用工程塑料或冲压钢板材质，渲染为醒目的蓝色，起到安全警示的作用；下部钩体采用锻造优质碳素结构钢材质，渲染为深绿色漆面，符合起重吊钩的常规涂装规范，各部件的材质粗糙度、反光度参数都经过调整，渲染效果贴近真实工业部件的视觉质感。结构设计上充分考虑了起重作业的受力特性，三角挂板的受力路径清晰，载荷可通过两个上部连接孔均匀传递至滑轮组，下部钩体的钩身曲率经过优化，能够保证吊装时钢丝绳或吊具的受力均匀，避免出现应力集中导致的部件变形问题，整体结构简洁紧凑，没有冗余设计，既满足小吨位起重作业的使用需求，也便于加工制造与后期维护，各零件之间的连接关系清晰，可直接用于生成工程图纸指导生产，也可作为起重机械教学的演示模型使用。
