起重机吊钩滑轮组三维结构设计

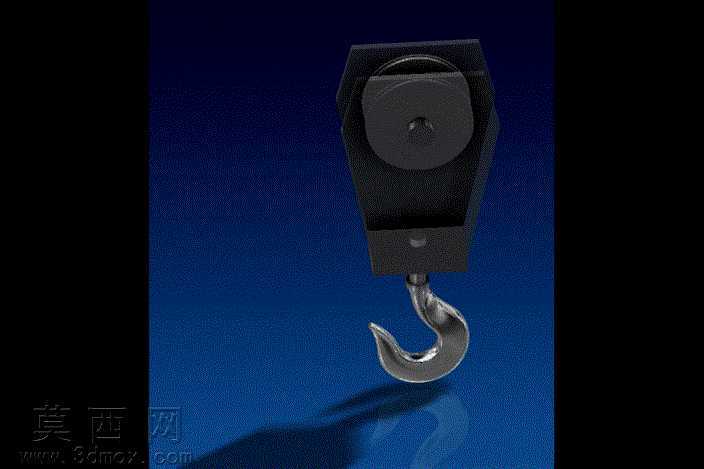

本作品为起重机吊钩滑轮组的三维建模练习作品，整体建模过程围绕起重吊具的核心功能结构展开，在三维软件环境中完成了从部件拆分到整体装配的全流程搭建。建模初期先梳理吊钩滑轮组的核心组成逻辑，将整体结构划分为上部滑轮护罩、内置滑轮构件、中部连接销轴、下部吊钩本体四个核心模块，按照自上而下的设计思路先确定整体的装配基准轴线，保证滑轮转动轴线与吊钩承重轴线的同轴度符合起重部件的受力逻辑，避免后续装配出现结构干涉问题。材质渲染阶段针对不同部件的功能属性匹配对应材质效果，上部滑轮护罩采用哑光黑色金属材质，模拟实际生产中厚钢板焊接护罩的磨砂质感，还原护罩表面的细微颗粒纹理与金属哑光反光特性；内置滑轮构件做深灰色金属处理，区分护罩材质的同时体现滑轮的机加工表面质感；中部连接销轴做亮面金属处理，突出销轴的圆柱面加工精度与装配定位属性；下部吊钩本体采用抛光镀铬金属材质，还原起重吊钩经过热处理后的高强度金属光泽，通过调整材质的反射率、粗糙度参数，让吊钩曲面的光影过渡自然，呈现出金属构件受重后的厚重质感。结构设计上重点还原了吊钩滑轮组的实际装配关系，滑轮护罩采用两侧对称的箱型结构，预留出滑轮的转动空间与钢丝绳的穿行间隙，护罩下部的连接座通过销轴与吊钩的横梁结构铰接，保证吊钩在起吊过程中可以灵活转动调整吊重角度，吊钩的钩头部分按照标准起重吊钩的曲面轮廓建模，还原钩头的防脱结构安装位与承重截面的弧度设计，确保结构形态符合实际起重部件的受力特征。本次建模以练习为核心目的，未完全按照实际工业产品的尺寸比例进行缩放，重点聚焦于起重吊具的结构逻辑还原与材质渲染表现，通过对各个部件的建模操作，梳理了起重吊钩滑轮组的装配关系与部件功能，在建模过程中反复调整各个部件的配合间隙，模拟实际生产中滑轮转动、吊钩摆动的活动空间，让整体模型既具备外观的写实效果，也能体现出起重部件的结构设计逻辑，渲染阶段采用深蓝色渐变背景突出金属构件的质感，通过光影布置强化各个部件的轮廓层次，让吊钩的曲面弧度、护罩的棱角结构都能清晰呈现，完整展现了起重机吊钩滑轮组的三维结构形态。
