带螺旋锥齿的传动花键齿轮轴结构

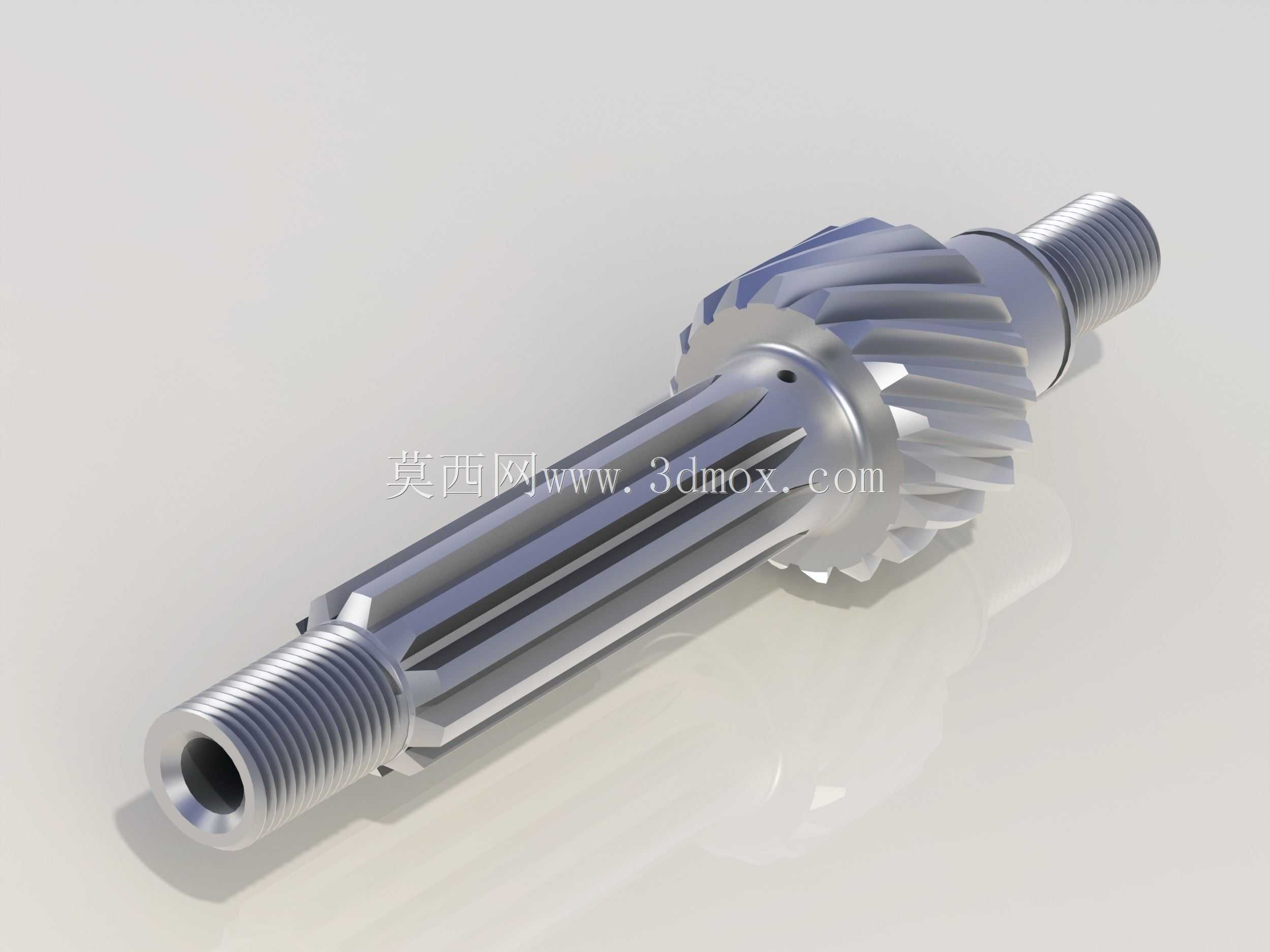

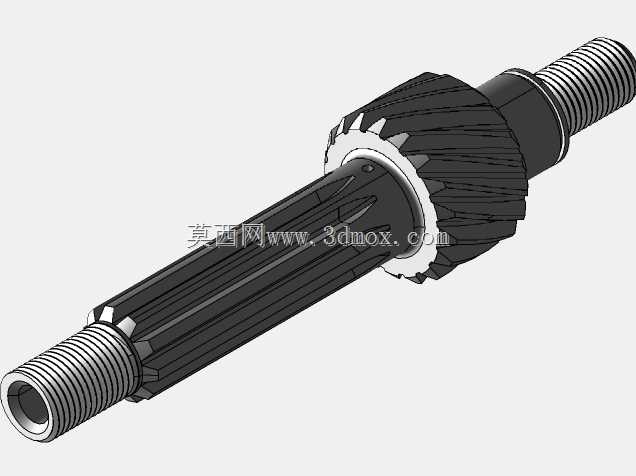

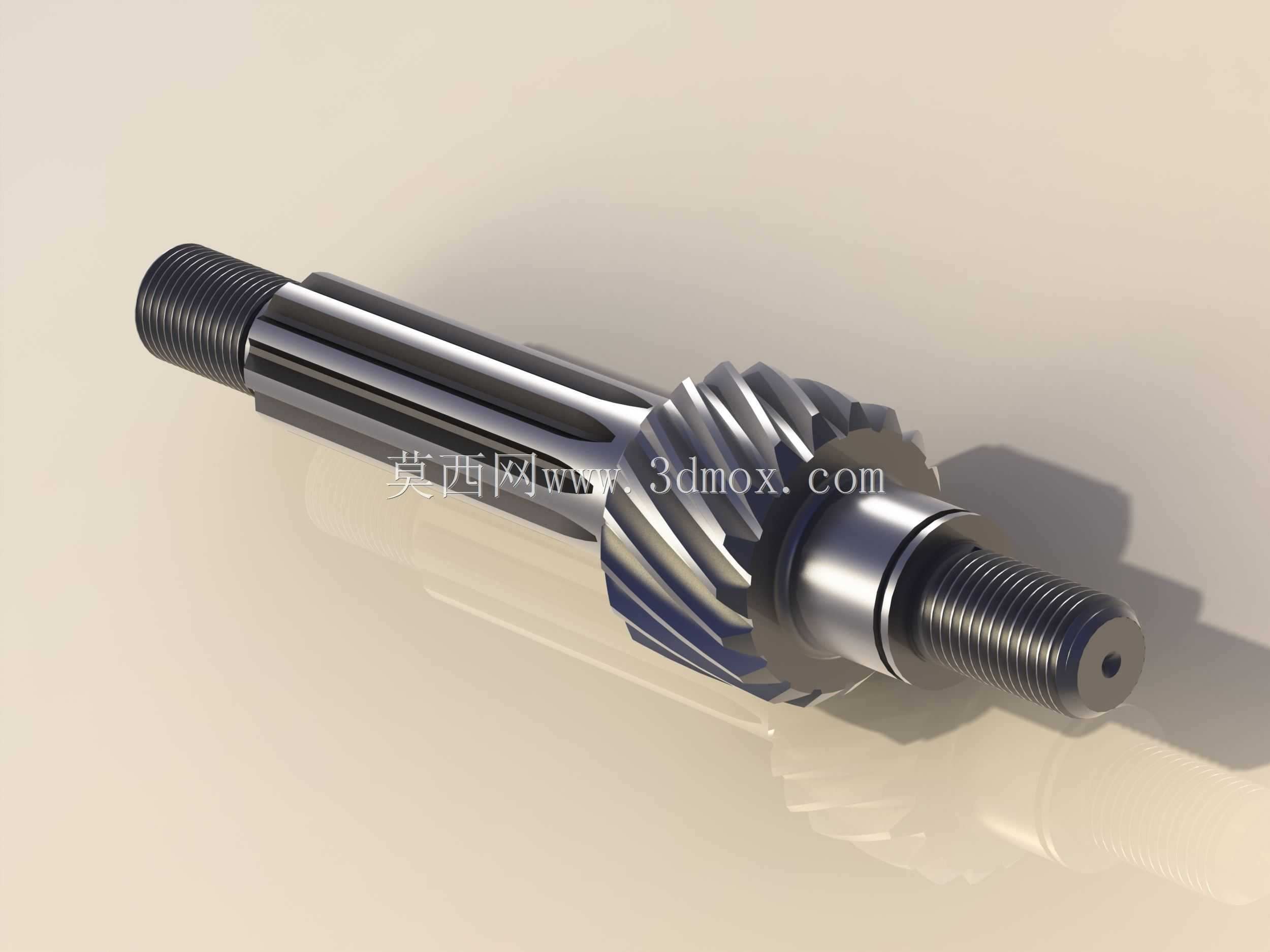

　　在动力传动系统的布局设计中，这类集成螺旋锥齿与花键结构的轴类零件，是兼顾扭矩换向传递与同轴滑移连接需求的核心承载部件，常见于需要改变动力传递方向、同时要求连接部件可沿轴向做小范围滑移调整的传动场景，比如小型动力机具的分动结构、工业设备的进给传动单元、代步车辆的变速传动段，都能见到这类集成式轴件的应用。从实际功能逻辑来看，轴身中段加工的螺旋锥齿承担着相交轴之间的动力换向传递作用，相比直齿锥齿，螺旋齿的啮合重合度更高，传动过程中齿面接触是逐步滑入滑出的，能有效降低啮合冲击与运行噪音，在中高速、中等载荷的传动工况下适配性更强，不会出现直齿结构常见的啮合顿挫问题。轴身一侧加工的矩形花键段，主要用于配套滑移齿轮、

　　连接轮毂等需要沿轴向调整位置的传动部件，花键的多齿均匀承载特性，让轴与连接件之间的扭矩传递更均匀，不会出现单键连接的应力集中问题，同时花键的导向精度更高，能保证配套滑移部件在轴向移动时保持稳定的同轴度，避免出现传动卡滞、偏载磨损的问题。轴的两端加工有外螺纹段，主要用于配套锁紧螺母，实现轴上装配零件的轴向定位，比如锥齿内侧的轴承内圈、花键段端部的限位挡圈，都可以通过两端的螺纹结构配合止动垫片实现可靠锁紧，防止设备运行过程中轴上零件出现轴向窜动，影响传动精度。轴端中心位置加工的轴向盲孔，一方面可以减轻轴件自身重量，降低传动系统的转动惯量，让动力启停、变速的响应更灵敏，另一方面也可以作为润滑介质的导流通道，将润滑油引导至花键、

　　轴承配合位置，改善运动副的润滑条件，减少配合面的磨损。在设计这类轴件的三维结构时，首先要根据传动系统的额定输入扭矩、最高运行转速确定锥齿的模数、螺旋角、齿宽参数，同时要校核花键的齿面挤压强度、轴的扭转刚度与弯曲疲劳强度，避免长期交变载荷下出现轴身断裂、齿面点蚀的问题。建模过程中要注意各轴段的同轴度公差要求，锥齿的安装定位轴颈、花键段、轴承配合轴颈需要设置统一的同轴度基准，两端螺纹段的轴心线也要与基准轴线保持一致，防止装配后出现轴件跳动超标的问题。齿面与花键的加工退刀槽位置要匹配实际加工工艺，比如锥齿的小端退刀槽宽度要满足铣齿加工的刀具退刀需求，花键端部的倒角要方便配套花键套的装配导入，两端螺纹的起始位置也要设置引导倒角，

　　避免锁紧螺母装配时出现螺纹错牙。从安装边界来看，这类轴件通常通过两个圆锥滚子轴承或者深沟球轴承支撑在传动箱的镗孔内，轴承的安装轴颈尺寸要与选定轴承的内孔尺寸过盈配合，轴肩的高度要低于轴承内圈的倒角高度，方便轴承拆卸维护；锥齿的啮合侧隙需要通过轴端的调整垫片厚度来控制，建模时要预留出调整垫片的安装空间，保证装配时可以通过增减垫片厚度将齿面接触斑点调整到合理范围。花键段的长度要匹配配套滑移齿轮的行程需求，既要保证齿轮在最大滑移位置时花键的有效啮合长度足够传递额定扭矩，也要避免齿轮滑移到极限位置时与相邻轴段的零件发生干涉。轴端的螺纹段长度要满足锁紧螺母的拧紧行程需求，同时要预留出止动垫片的安装位置，防止螺母在振动工况下出现松脱。这类集成式齿轮轴相比分体式的锥齿与轴装配结构，省去了锥齿与轴之间的键连接、过盈装配环节，不仅减少了装配工序，还消除了配合面之间的间隙与应力集中，整体的传动刚度更高，在结构空间紧凑、传动精度要求较高的小型传动箱中应用优势十分明显，能在有限的安装空间内同时实现换向传动、滑移连接、部件定位的多重功能，有效压缩传动系统的整体体积。
