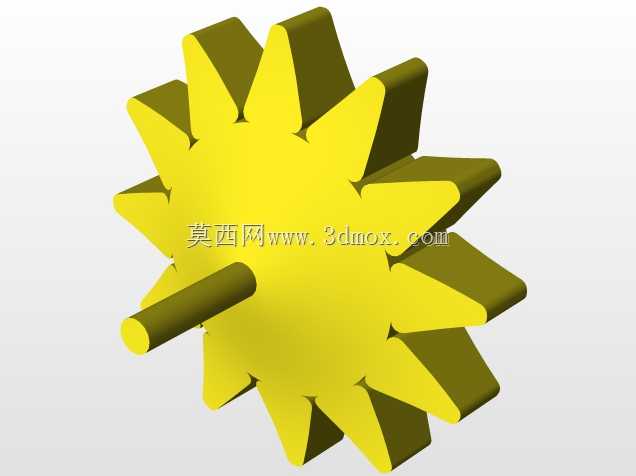

带安装轴的直齿星型传动齿轮结构

　　这类带一体式安装轴的星型直齿齿轮，在轻载传动场景中应用十分广泛，常见于小型输送设备的动力传递单元、小型包装机械的进给机构、桌面级自动化设备的分度传动环节，也会用于部分农用小型机具的动力输出端，承担转速匹配、扭矩传递的核心作用。不同于常规需要额外配合键连接、轴套安装的分体式齿轮，这款齿轮将安装轴与轮体做了一体化设计，省去了装配过程中轴孔配合的公差匹配环节，能有效降低小型设备的装配复杂度，减少装配累积误差对传动精度的影响。从结构设计来看，轮齿采用标准渐开线齿形设计，齿顶做了微小的倒角处理，避免装配过程中齿部磕碰产生毛刺，同时能降低啮合初始阶段的冲击载荷，提升传动平稳性。轮体与安装轴的衔接位置做了圆弧过渡处理，而非直角衔接，

　　这一设计能大幅降低轴根位置的应力集中系数，在频繁正反转的传动工况下，能有效避免轴根位置出现疲劳断裂的问题，提升零件的疲劳使用寿命。安装轴的直径与轮体内径的比例经过匹配设计，轴段长度预留了足够的轴承安装位与轴向定位空间，安装时可以直接在轴段两端装配微型深沟球轴承，通过轴用挡圈实现轴向定位，不需要额外加工轴肩定位结构，进一步简化了配套安装结构的设计难度。轮齿的齿宽经过合理设定，既保证了足够的齿面接触面积，满足额定扭矩下的齿面接触强度要求，避免齿面过早出现点蚀、磨损问题，又不会因为齿宽过大导致轮齿受载不均，出现偏载磨损的情况。在实际选型应用中，这类齿轮适合传递额定扭矩在10N·m以内的传动场景，最高适配输入转速不超过1500r/min，

　　安装时需要保证两啮合齿轮的中心距偏差控制在0.05mm以内，轴线平行度偏差不超过0.02mm/100mm，否则会加剧齿面的不均匀磨损，降低传动效率，甚至出现卡滞、断齿的问题。设计建模过程中，齿形的生成严格遵循渐开线生成逻辑，先通过齿廓方程生成单个齿的渐开线齿形，再通过圆周阵列完成全部轮齿的构建，轴段与轮体的衔接位置通过圆角特征做应力缓释处理，所有棱边都做了R0.2-R0.5的倒角去毛刺处理，符合机械加工的工艺要求，不需要后续额外做钳工去毛刺工序，能直接适配数控车削、滚齿的常规加工工艺，加工工序简单，量产成本较低。在实际设备运行过程中，这类齿轮的传动效率可以达到96%以上，定期补充润滑脂的情况下，连续运行寿命可以达到8000小时以上，

　　适合长期连续运行的轻载传动工位。不同于塑料材质的齿轮，这款金属材质的一体化齿轮耐温范围更广，在-20℃到120℃的工作环境下都能保持稳定的力学性能，不会因为环境温度变化出现尺寸形变导致啮合间隙变化，适配的工作场景更宽泛。安装边界方面，齿轮的最大外圆直径为轮齿齿顶圆直径，安装时需要预留出齿顶圆半径加3mm以上的径向安全间隙，避免轮体旋转过程中与周边结构件产生刮擦；轴段的伸出长度需要匹配轴承座的安装厚度，预留0.1-0.2mm的轴向窜动间隙，避免轴段受热膨胀后出现卡滞问题。在传动系统设计中，这类齿轮常与同模数的直齿齿轮配合使用，通过齿数比的匹配实现转速的调整，也可以配合齿条实现旋转运动到直线运动的转换，在小型直线进给机构中也有较多应用。建模过程中对齿形的精度做了严格控制，齿形公差、齿向公差都符合GB/T 10095规定的8级精度要求，能满足大多数通用传动场景的精度需求，不需要做额外的磨齿精加工，加工成本可控。
