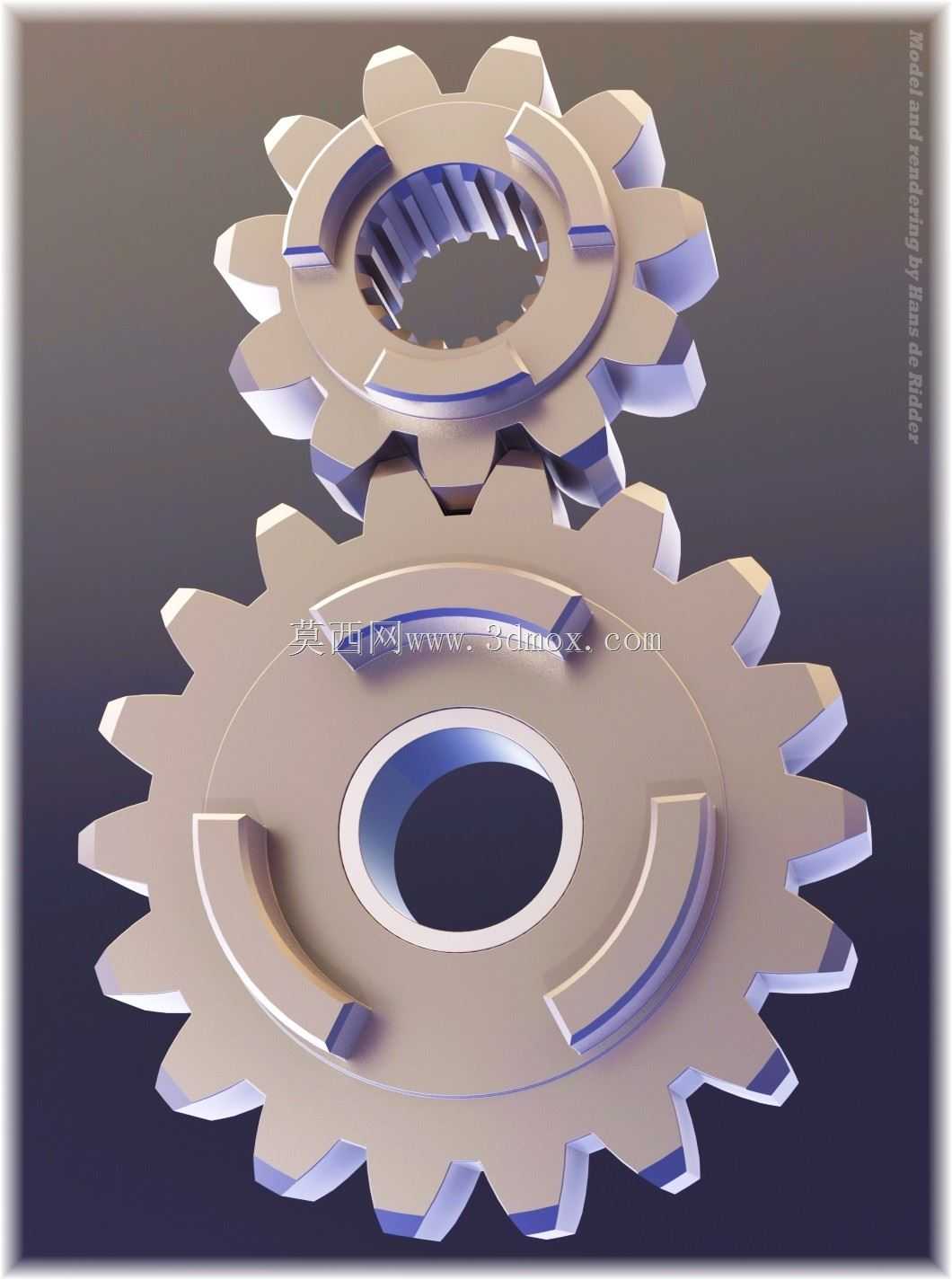

啮合式传动齿轮组结构设计方案

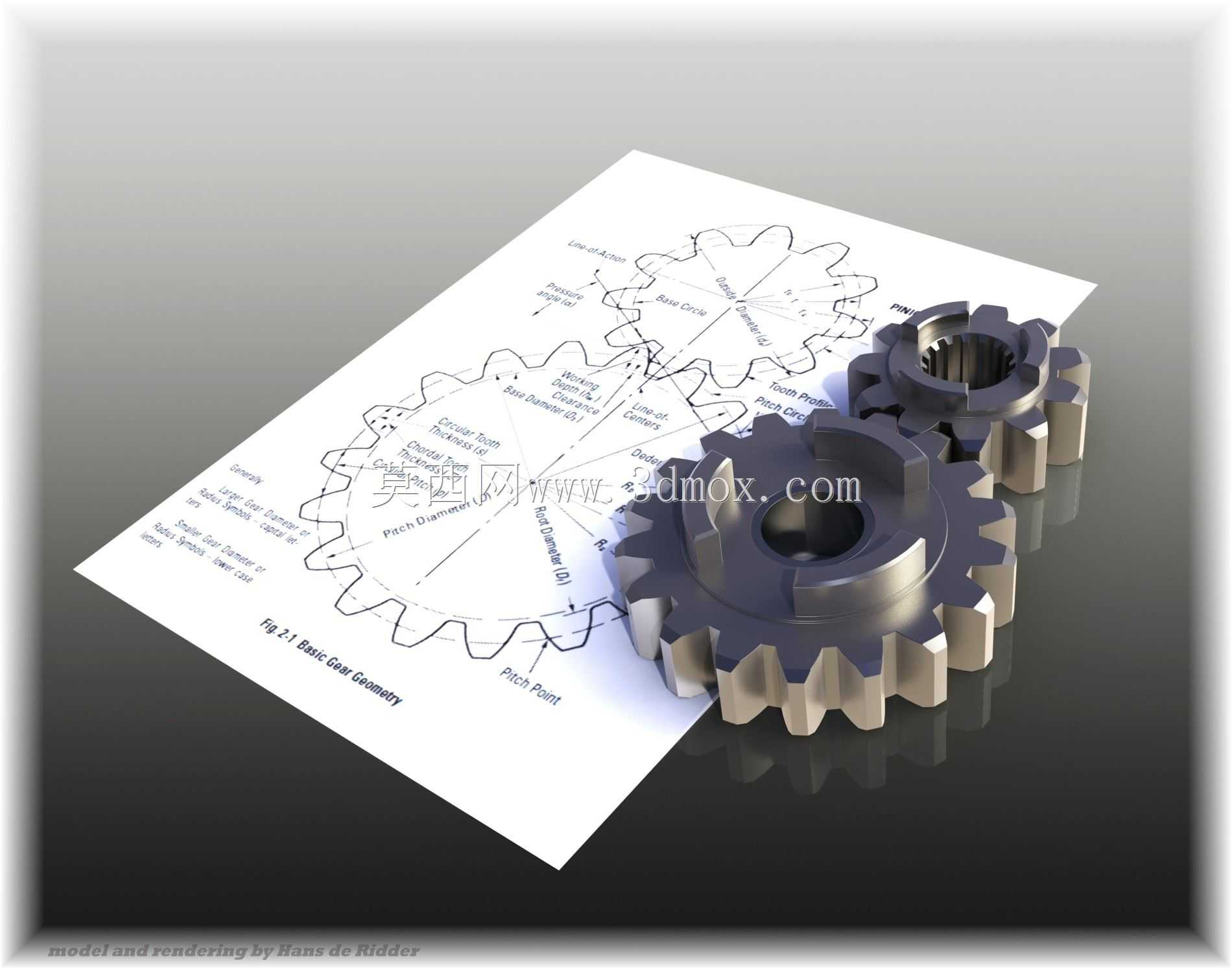

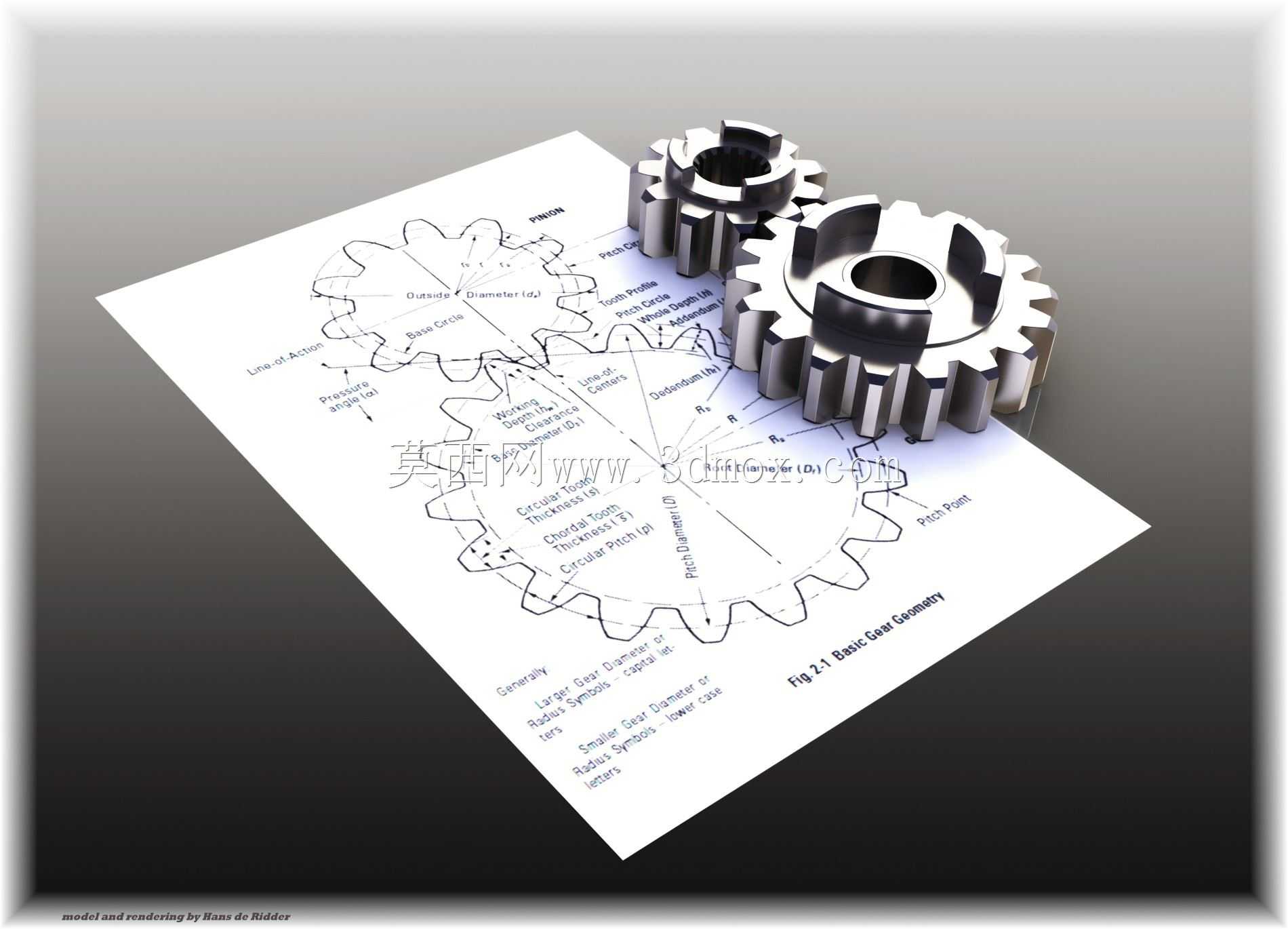

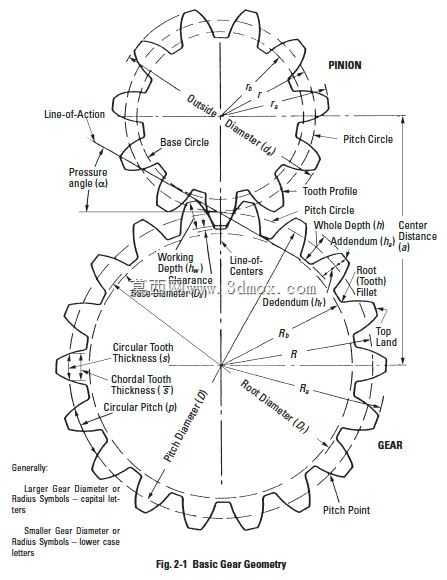

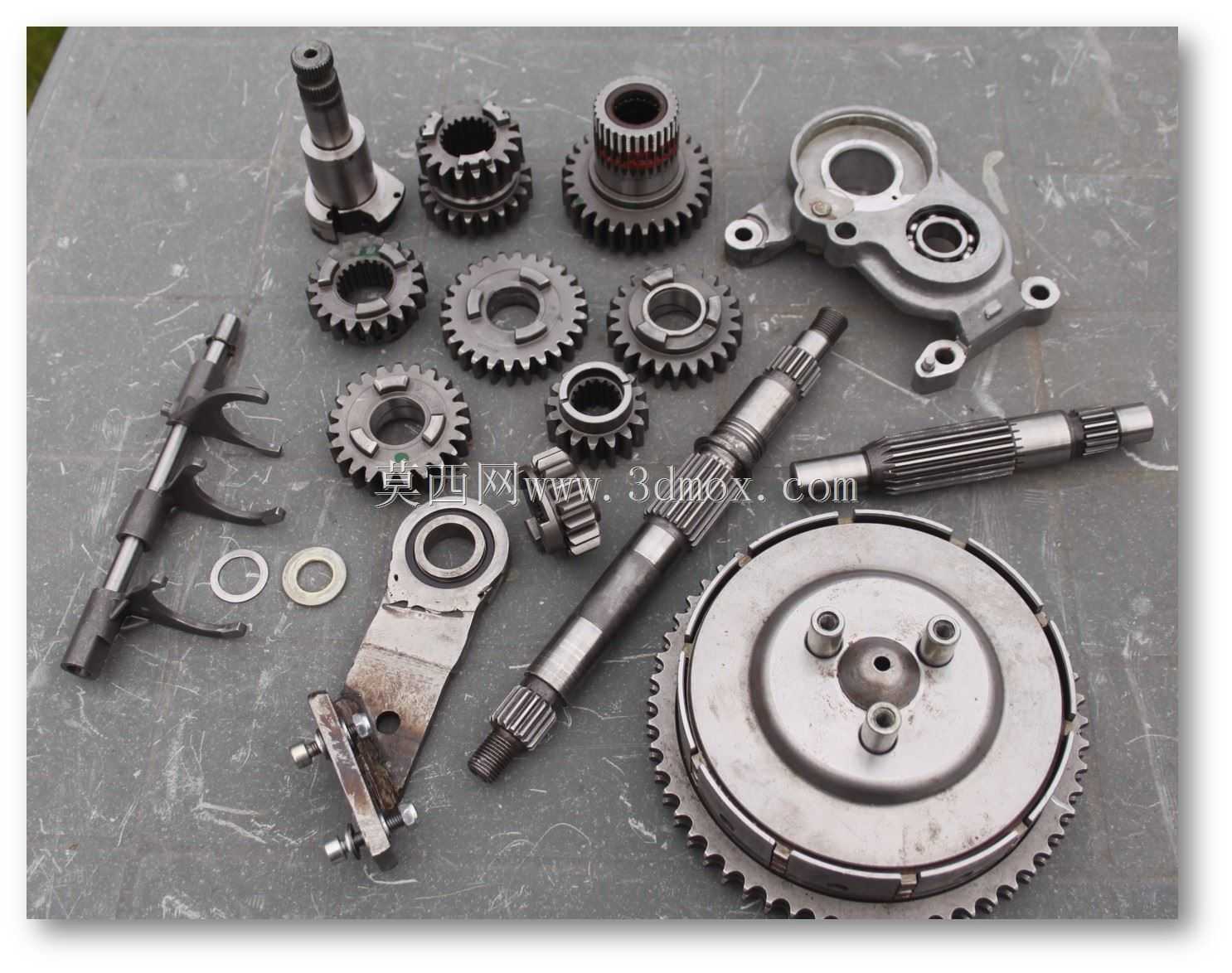

　　这套啮合齿轮组的设计，最先要锚定的是常规工业传动场景的安装适配边界，毕竟这类直齿啮合结构最常出现在中小载荷的变速箱、轻工输送设备、小型机床进给机构里，不能脱离实际安装位做理想化建模。建模初期先梳理齿廓的几何逻辑，没有采用简化的圆弧替代渐开线，而是严格按照展成法的生成逻辑做齿面曲率，毕竟实际啮合过程中，齿廓的渐开线精度直接决定了传动时的侧隙大小，侧隙留大了正反转切换会有明显冲击，留小了热胀状态下容易出现卡齿、齿面胶合的问题。

　　从实际应用场景来看，这类双齿轮啮合结构不需要额外的张紧机构，中心距一旦按照设计公差锁定，传动比就能保持恒定，不像带传动会出现打滑丢转的情况，适合用在对传动比精度有要求的工位，比如包装线的分度送进、小型输送机的动力分流，还有普通车床的进给箱传动链里，都能看到这类结构的身影。设计时特意把两个齿轮的齿宽做了等宽处理，安装时只要保证两轴的平行度公差在IT7级以内，齿面的接触斑点就能覆盖齿高的40%以上、齿长的70%以上，不需要额外做齿向修形就能满足常规载荷下的啮合要求，降低了后续加工的工艺难度。

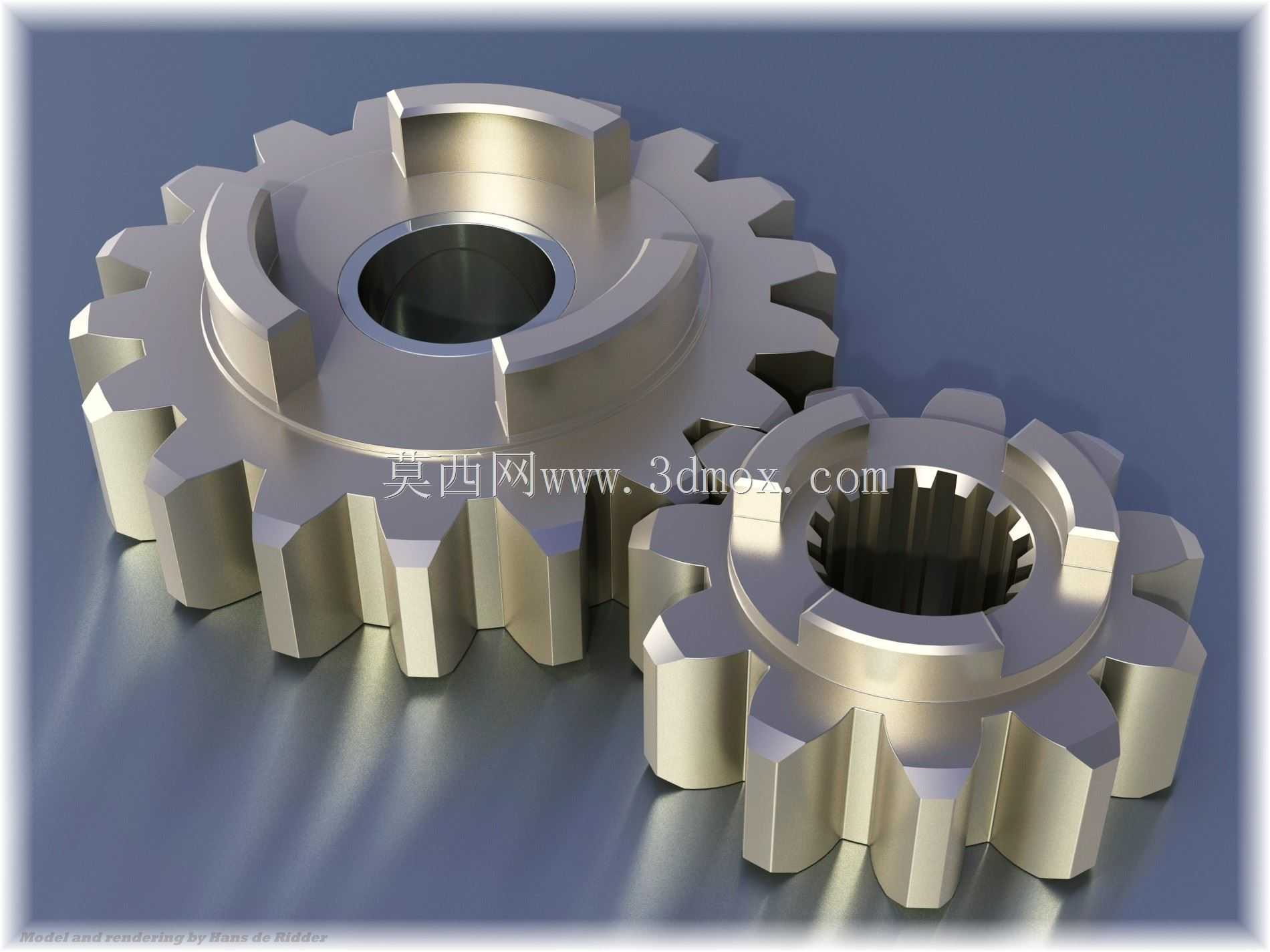

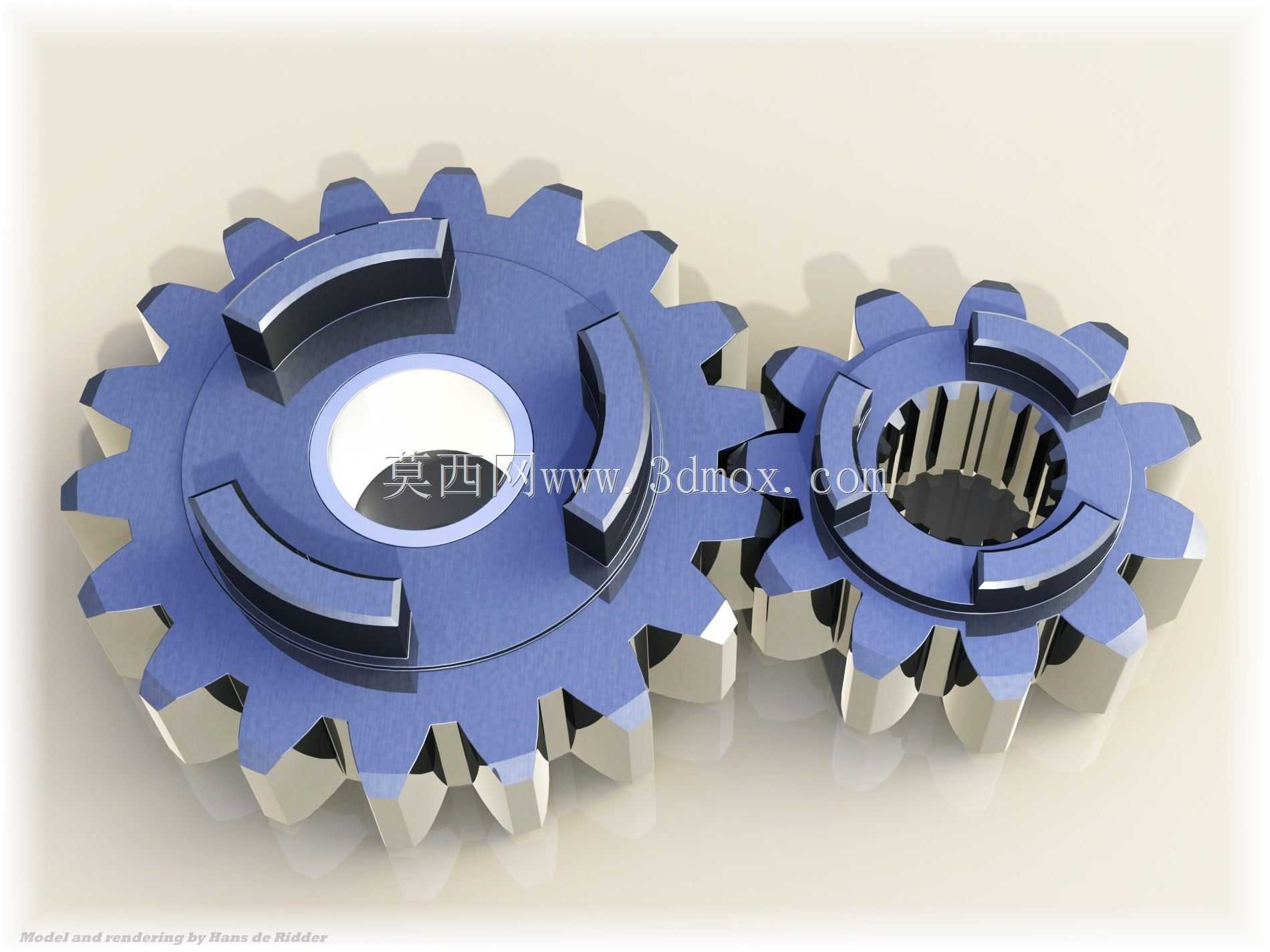

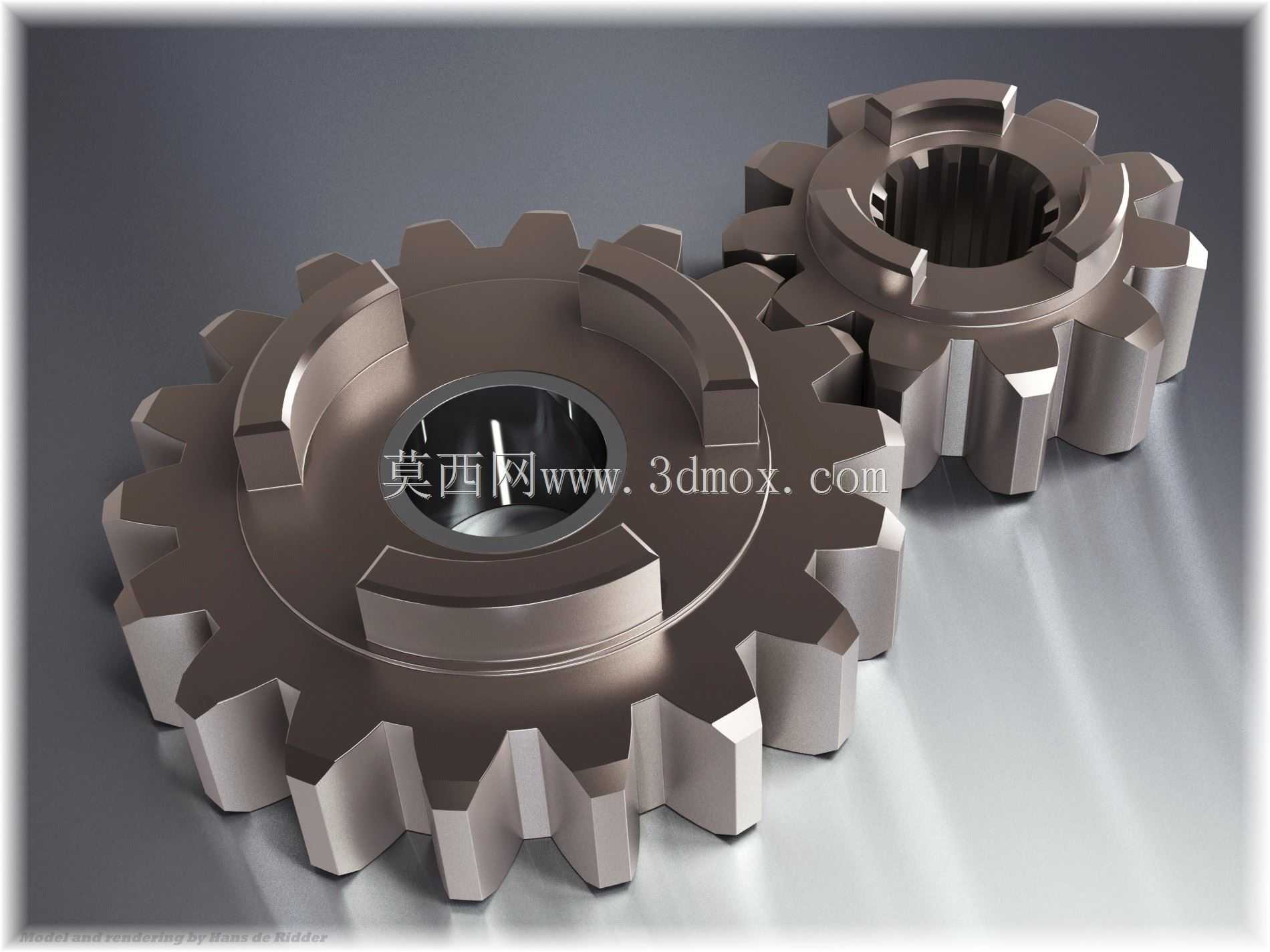

　　考虑到实际装配的容错空间，齿轮的轮毂部分做了适中的轴孔配合长度，轴孔和键槽的尺寸按照通用传动轴的标准系列取值，不需要定制特殊规格的传动轴就能完成装配，轮毂的外径比齿根圆小了足够的距离，既保证了轮毂的结构强度，也不会在啮合时和配对齿轮的端面发生干涉。齿顶部分做了极小的倒角处理，不是尖锐的直角，一方面是避免装配时齿边磕碰产生毛刺影响啮合精度，另一方面也能减少啮合起始点的应力集中，延长齿轮的疲劳寿命。

　　在结构细节上，两个齿轮的齿数差控制在合理区间，没有出现根切的问题，建模时特意还原了齿根的过渡圆角，这个位置是轮齿弯曲应力最集中的区域，要是过渡圆角做的太小，交变载荷作用下很容易从齿根位置出现疲劳裂纹，直接断齿失效。实际选型时，这套齿轮组适配的输入转速不需要太高，常规四级电机的输出转速经过一级减速后，就能带动中等载荷的工作机构运转，传动过程中的噪音主要来自齿面的接触精度，只要加工时齿面粗糙度达到Ra1.6以下，正常运转时的噪音就能控制在工业场景允许的范围内。

　　安装边界上，两齿轮的中心距公差按照H7/h6的配合逻辑预留，轴向定位只需要在轴上加装普通的轴套或者轴端挡圈就能完成固定，不需要特殊的定位结构，齿轮端面和箱体侧壁的间隙预留了足够的距离，既不会因为箱体加工的尺寸误差出现摩擦，也能保证润滑脂或者润滑油能顺利进入啮合面，形成有效的油膜减少磨损。不同于斜齿轮的轴向力问题，这类直齿啮合结构在运转时只会产生径向力，对轴承的选型要求更低，用普通的深沟球轴承就能承受对应的载荷，不需要额外配置推力轴承，能降低整套传动机构的成本。

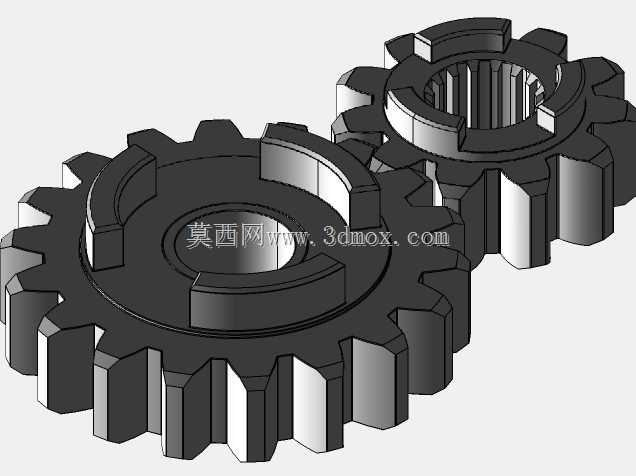

　　从功能特性来说，这套啮合结构的传动效率能达到96%以上，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的维护流程，适合在工况相对稳定、没有剧烈冲击载荷的通用工业场景下使用。建模过程中没有做多余的装饰性结构，所有几何特征都服务于实际的传动功能和装配需求，每一处倒角、圆角、尺寸取值都对应实际加工和装配的工艺要求，不会出现三维模型看着规整、实际没法加工装配的问题，结构设计人员拿到模型后，可以直接根据自身的设备参数调整模数、齿数、中心距，快速适配不同的传动比需求，不需要从零开始搭建齿廓结构，能节省不少前期建模的时间成本。
