高精度斜齿圆柱齿轮传动构件结构设计

　　在各类需要平稳动力传输的机械传动场景中，斜齿圆柱齿轮始终是核心传动构件之一，这类带螺旋角的齿轮结构，相比直齿圆柱齿轮有着更突出的啮合平顺性优势，被广泛应用在机床主轴传动箱、汽车变速器、工业减速机、自动化输送设备的动力传递单元中。从实际工程应用的角度看，斜齿轮在啮合过程中，轮齿是逐步进入啮合、逐步退出啮合的，不会出现直齿轮传动时整齿突然接触带来的冲击、振动与噪音问题，尤其适合中高速、重载的传动工况，能有效降低传动系统的动载荷，延长整套传动部件的使用寿命。

　　这款斜齿轮的设计过程中，首先要匹配传动系统的模数、齿数、压力角、螺旋角等核心参数，螺旋角的选取直接影响齿轮的轴向力大小与重合度，通常在8度到20度的区间内根据安装空间、轴承承载能力做平衡：螺旋角越大，重合度越高，传动越平稳，但同时会产生更大的轴向分力，对支撑轴承的轴向承载能力提出更高要求，因此设计时需要结合整套传动链的载荷特性做参数匹配，不能盲目追求大螺旋角带来的平稳性。轮齿的齿向修形是设计中的关键细节，实际加工与装配过程中不可避免存在轴系变形、安装误差，齿向修形可以避免轮齿在受载变形后出现端部偏载，让齿面载荷分布更均匀，避免局部应力集中导致的齿面点蚀、断齿等失效问题。

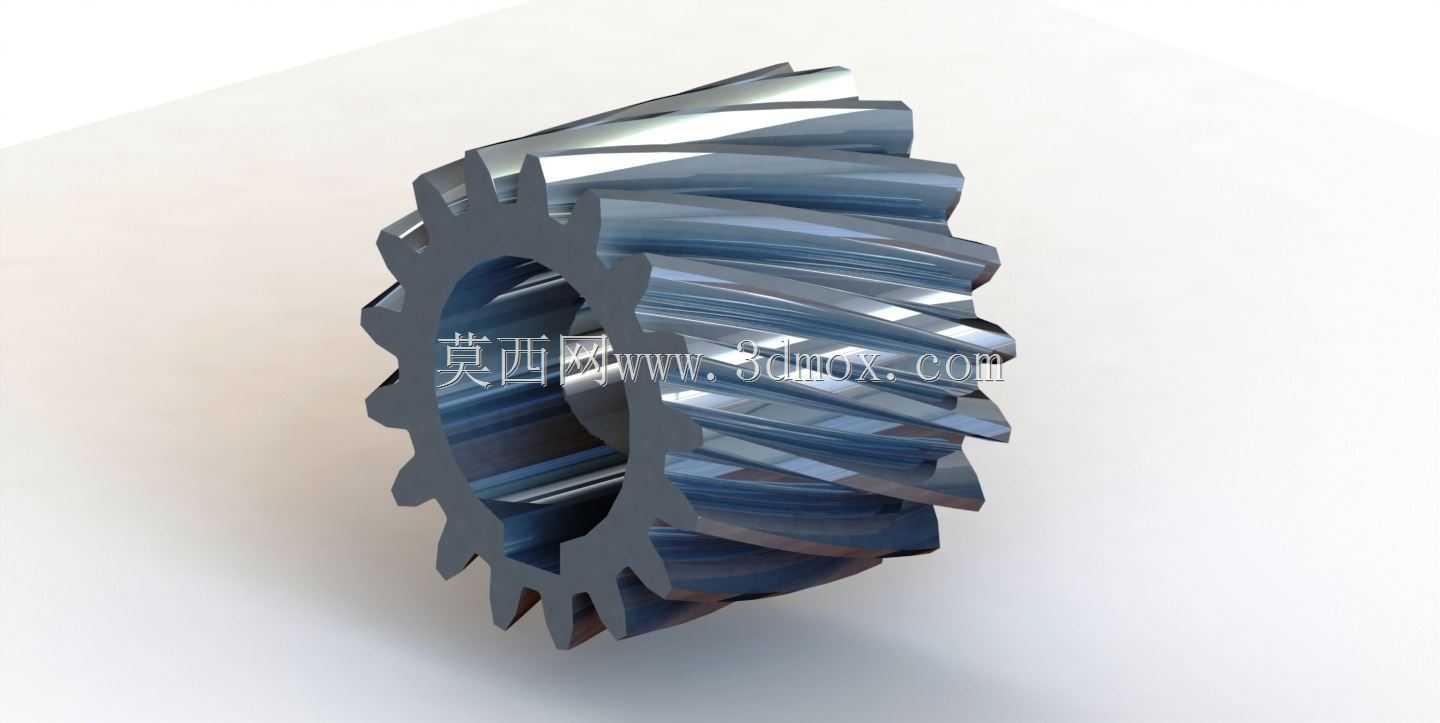

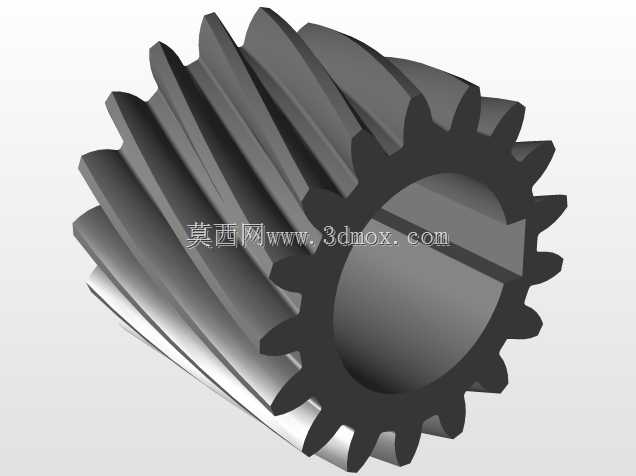

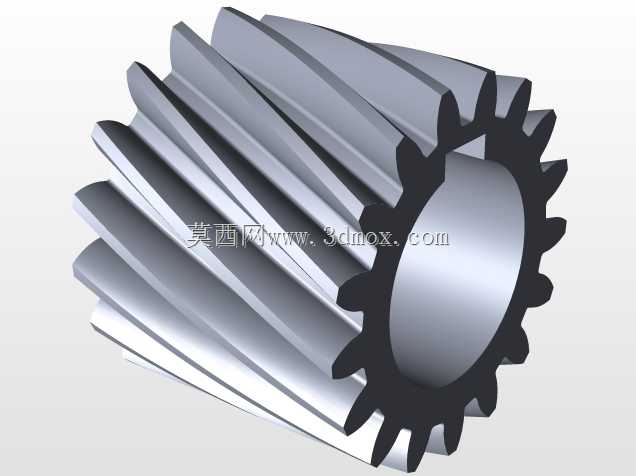

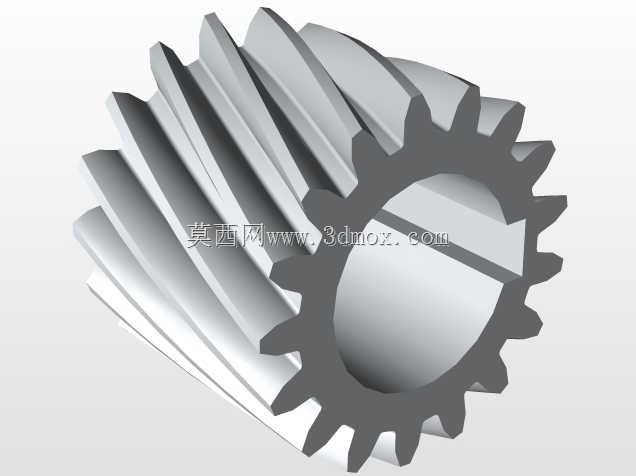

　　从结构上看，这款齿轮采用带内孔的辐板式结构，内孔是核心安装基准，设计时需要根据配合的轴径确定公差带，通常与传动轴采用过渡配合或者小过盈配合，配合面的粗糙度、圆柱度公差需要严格控制，保证安装后齿轮的径向跳动在允许范围内，避免运转时出现偏心带来的传动误差与振动。齿轮端面设计有均匀分布的减重结构，在保证轮体刚度、强度满足额定载荷要求的前提下，尽可能降低轮体自身重量，减少转动惯量，尤其在需要频繁启停、正反转的传动场景中，更低的转动惯量可以降低驱动电机的启动扭矩负载，提升传动系统的响应速度。

　　安装边界方面，这款齿轮的轴向定位通常依靠轴肩与套筒配合实现，安装时需要保证齿轮的端面与轴线垂直度，避免轮齿偏斜导致啮合接触区偏移；径向定位依靠内孔与轴的配合精度保证，装配时需要清理配合面的毛刺、杂质，避免硬质点硌伤配合面影响安装精度。在润滑设计上，斜齿轮传动通常采用油浴润滑或者喷油润滑，齿面的粗糙度需要控制在合理范围，既保证润滑油膜能稳定形成，又不会因为齿面过于光滑导致油膜附着能力下降，额定工况下齿面接触应力、齿根弯曲应力都需要通过强度校核，确保在额定载荷、额定转速下满足设计寿命要求。

　　在实际设备选型匹配时，这类斜齿轮需要配对使用，配对齿轮的螺旋角大小相等、方向相反，中心距的公差需要严格控制，中心距过大会导致齿侧间隙过大，传动反向死区增加，传动精度下降；中心距过小会导致轮齿啮合过紧，齿面磨损加剧，运转阻力上升，严重时甚至会出现卡滞、打齿问题。日常运维中，需要定期检查齿面的磨损情况、啮合接触斑点的位置，及时更换润滑油脂，避免金属碎屑进入啮合区造成齿面磨粒磨损，对于高速传动场景，还需要对齿轮做动平衡校正，降低高速运转时的振动幅值，提升整套设备的运行稳定性。
