超轻型飞机电动涵道风扇概念设计

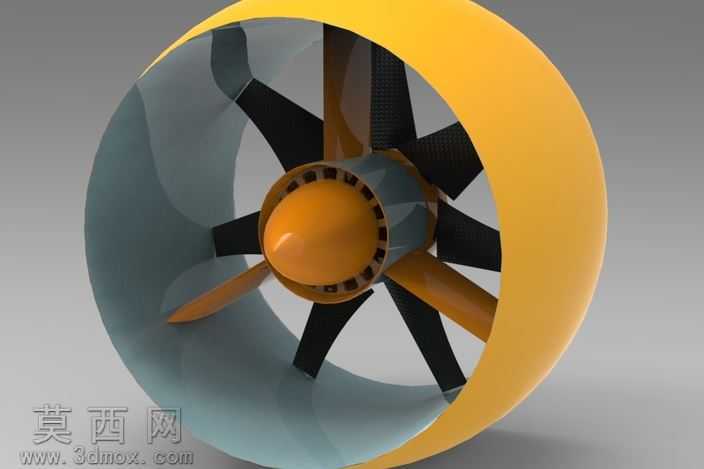

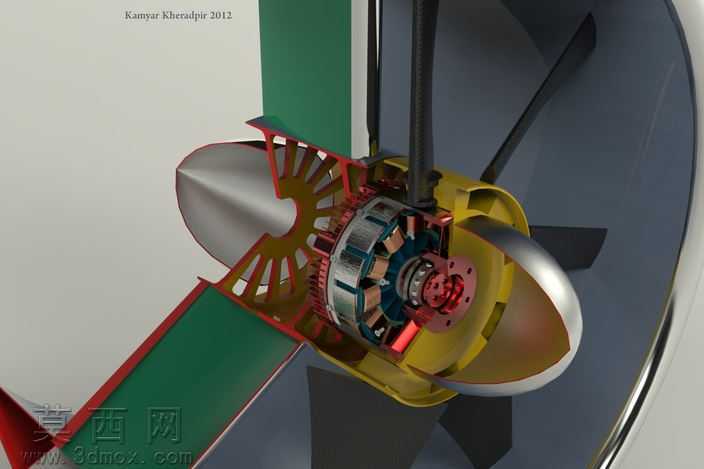

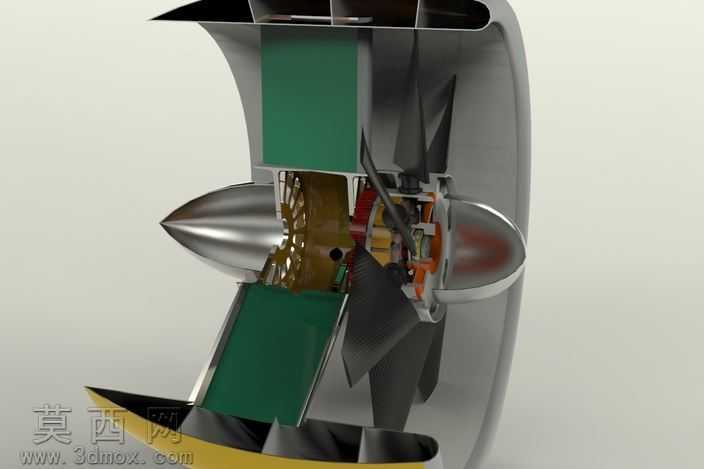

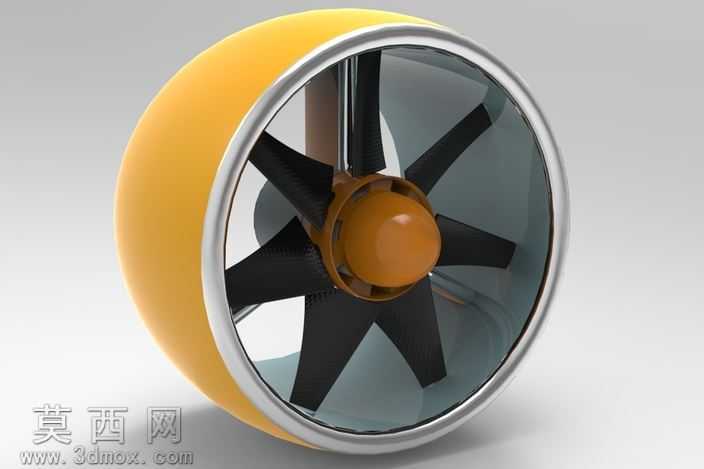

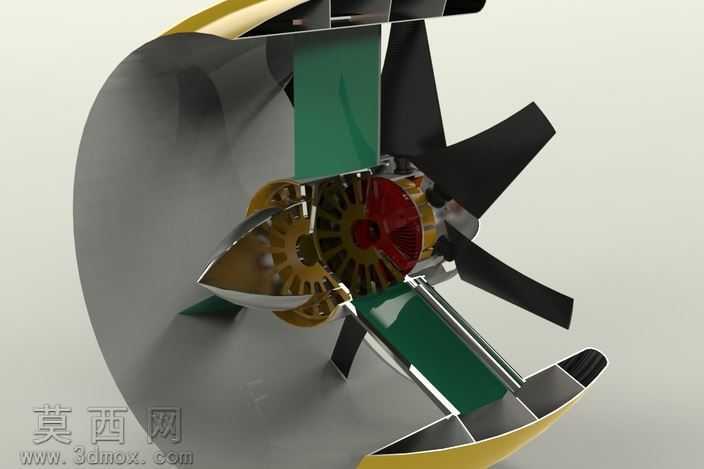

本作品为面向超轻型飞机打造的电动涵道风扇概念三维设计，整体建模过程围绕航空级电力动力的适配需求展开，在三维建模阶段首先完成涵道壳体的曲面构建，采用流线型回转曲面设计，精准控制涵道内壁与桨叶尖端的间隙，既保证气流在涵道内部的顺畅流通，又能减少叶尖涡流带来的动力损耗。动力核心部分建模还原了20hp级航空电机的安装结构，设计了前后对称的整流罩结构，前整流罩采用椭圆锥面造型引导来流平顺进入桨叶工作区域，后整流罩则梳理桨叶吹出的紊乱气流，提升整体推进效率。桨叶部分采用航空螺旋桨的翼型截面设计，每一片桨叶都通过曲面放样完成建模，精准控制桨叶的安装角与扭转角度，适配电机的额定转速区间，保证在工作转速下能稳定输出推力。内部结构建模完整还原了电机固定支架、走线通道、电源模块安装位的细节，绿色标识的电源安装区域做了专门的隔舱设计，既保证电源模块的安装固定强度，又预留了散热气流的流通通道，避免动力系统长时间工作出现过热问题。渲染阶段采用金属材质模拟涵道内壁、整流罩的金属质感，桨叶部分使用哑光复合材料材质还原航空螺旋桨的真实质感，内部结构件根据功能区分不同的材质色彩，清晰展示各部件的装配关系与位置布局。整体设计思路围绕超轻型飞机的电力推进需求展开，将民用成熟的无刷电机动力方案与航空涵道推进结构结合，在保证结构轻量化的前提下，优化涵道的气动效率，兼顾动力输出的稳定性与结构的可实现性，为小型电动航空器的动力系统设计提供了直观的三维参考，完整呈现了电动涵道风扇从内到外的结构组成与装配逻辑。
