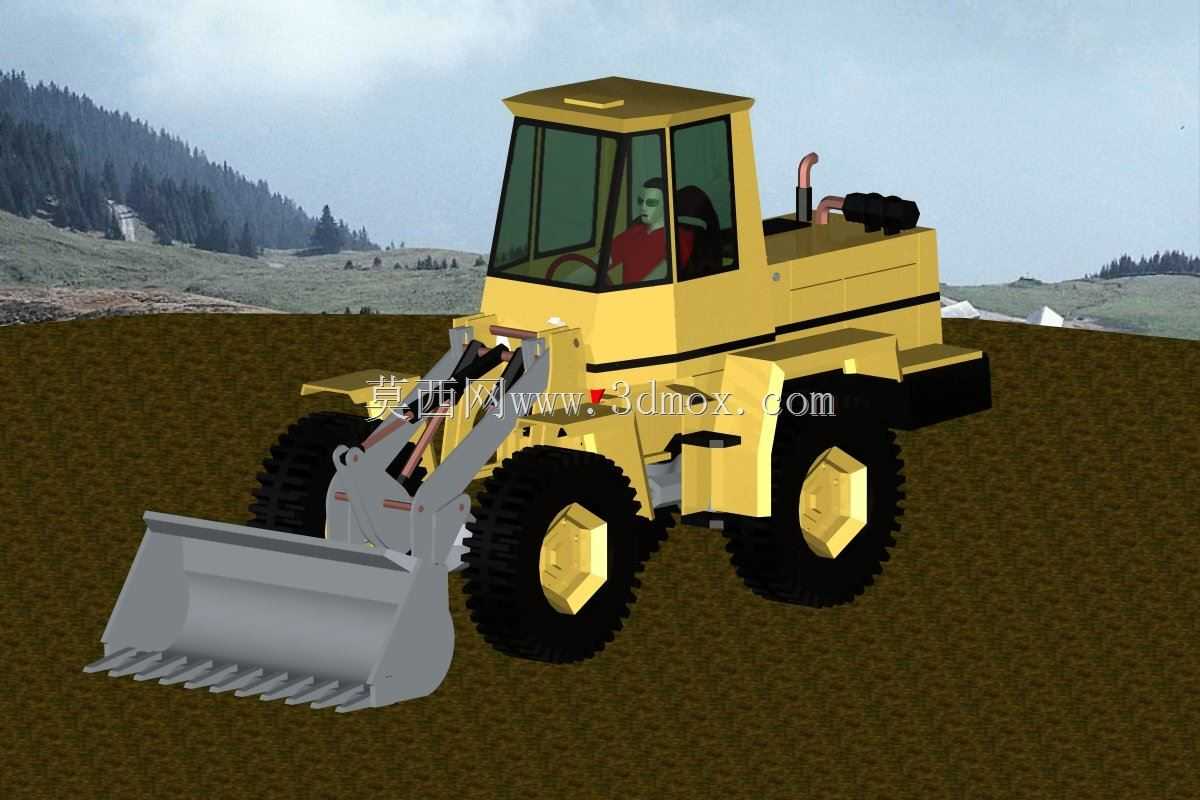

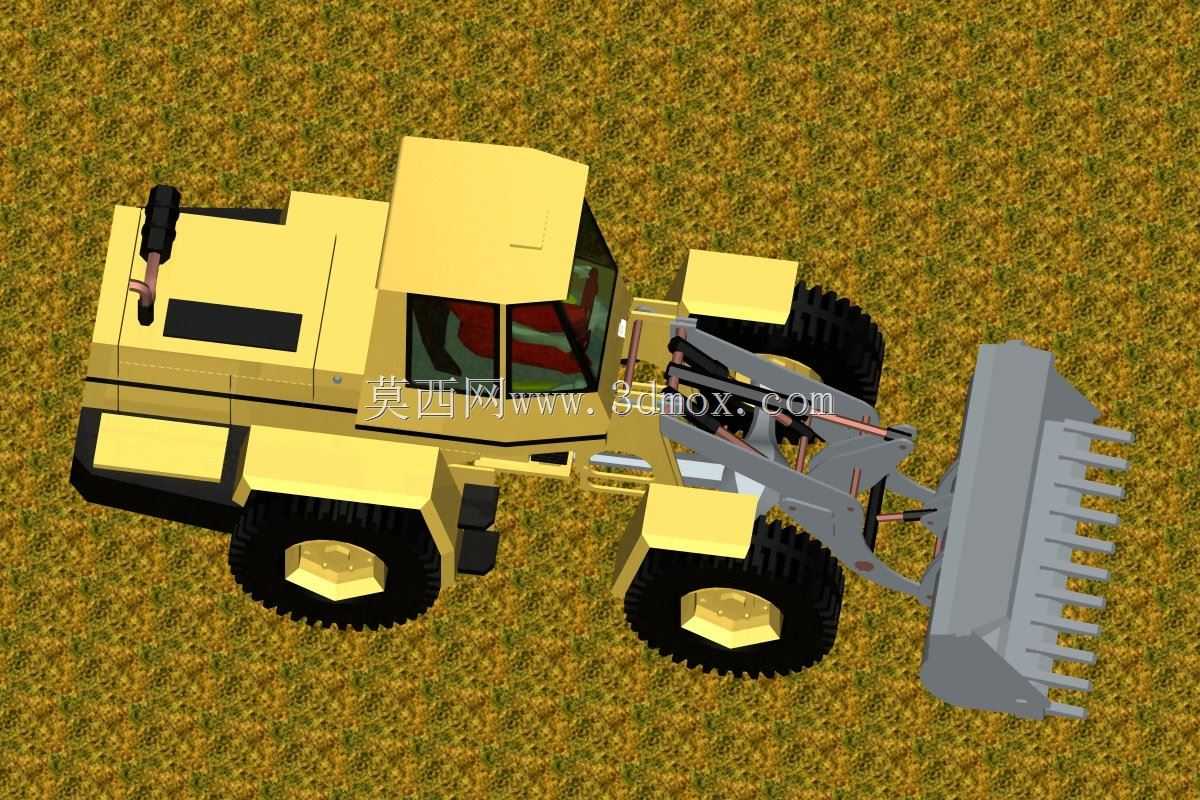

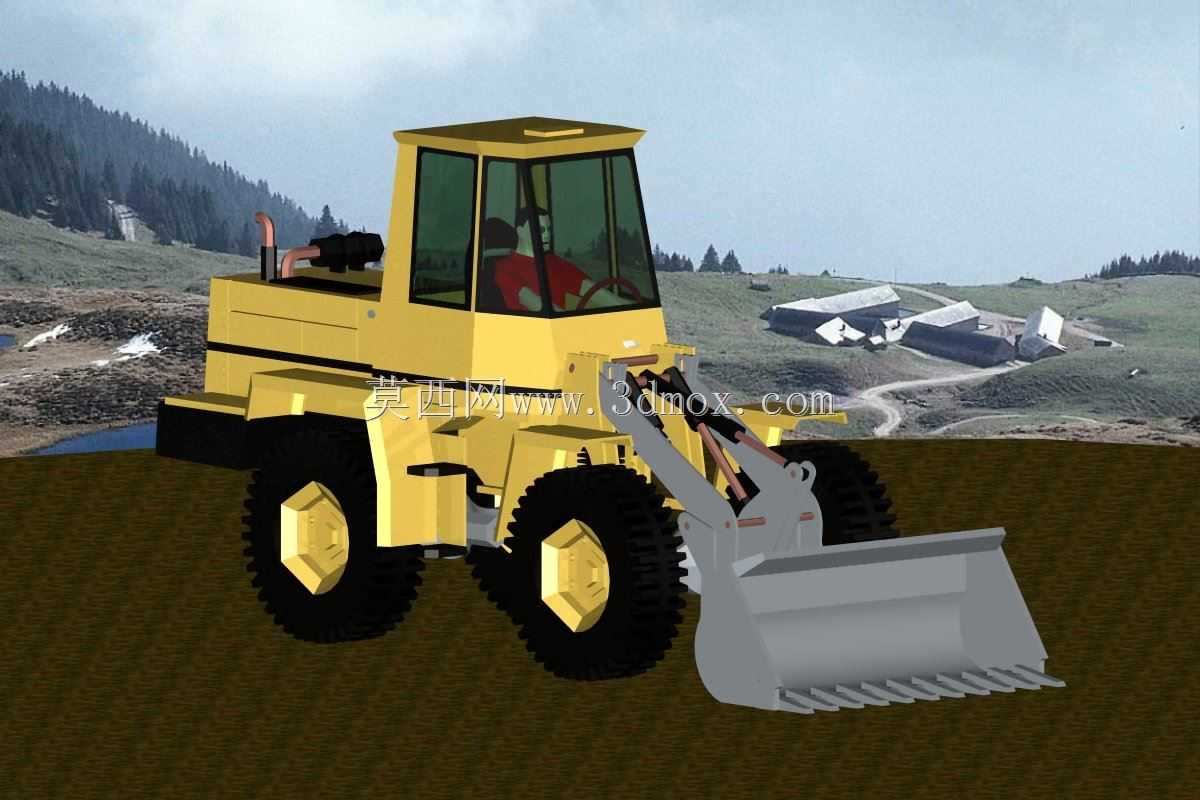

轮式推装一体工程作业设备三维结构

　　交叉臂的结构能让前端工作机具在举升过程中保持更好的水平度，不管是带齿的铲装斗还是可更换的推土板，举升全程的倾角变化量控制在3度以内，不会出现举升时物料撒漏或者推平作业时板面倾斜的问题。前端的带齿作业机具，齿尖采用高锰钢耐磨件的安装位，每个齿座都预留了螺栓更换的操作空间，齿尖突出板面的长度是180mm，这个尺寸既能在铲装固结土或者碎石堆时提供足够的插入力，又不会因为齿长过长导致推平作业时刮出过深的齿痕，推平作业时只需要更换平推板，连接销孔和原有铲斗的销位完全通用，不需要额外调整动臂的铰接位置，换机具的时间能控制在20分钟以内。行走系统采用大花纹深沟槽的工程轮胎，轮辋的安装法兰和驱动桥输出端采用花键加螺栓锁紧的结构，在土方散料转运、工地表层清理、矿场短距离物料倒运这类场景里，轮式推装设备的机动性优势一直比履带式设备更适配硬化路面与半硬质地表的转场需求，这次建模的推装一体机型，就是针对中小型施工场地多工况切换需求做的结构整合，没有照搬单一装载机或者推土机的构型，而是把推土板的刮平能力和装载机的铲装举升逻辑做了融合。从结构布局来看，整机采用前后车架铰接的转向形式，铰接点位置设置在前后轮距中点偏前120mm处，这个位置的选定是为了缩小转弯半径，在狭窄的厂区便道或者基坑边缘作业时，内轮差能控制在1.1米以内，避免轮组刮碰基坑支护或者现场堆放的建材。前车架的工作装置采用双摇臂加十字交叉动臂的结构，没有用传统装载机的单组平行动臂，单轮的承载能力按照满载12吨的工况做的强度校核，轮胎的接地比压控制在0.23MPa，在松软的沙土地表作业时不会出现过度陷车的问题，同时轮边的减速机构和桥壳之间预留了35mm的安装间隙，方便后期维护时拆卸轮边油封，不需要把整个桥体吊下来。驾驶室的位置设置在后车架前部上方，视野下沿距离前轮前缘的水平可视距离是2.4米，驾驶员坐在座椅上能直接看到前端机具的齿尖位置，不需要额外加装前置摄像头就能完成对位操作，驾驶室的底部和车架之间设置了三点式减震胶垫，能过滤掉作业时动臂冲击带来的高频振动，长时间作业不会因为振动导致操作精度下降。后车架的动力舱布局采用纵置发动机的形式，发动机的输出端通过液力变矩器连接到前后驱动桥的分动箱，

　　液压系统的主泵安装在发动机飞轮壳侧方，和分动箱之间采用齿形联轴器连接，避免同轴度误差导致的泵轴早期磨损，液压油箱的容积按照工作装置全行程动作15次的流量需求设计，回油滤芯的安装位置预留了足够的操作空间，日常保养更换滤芯时不需要拆解周边的管路护板。整机的外形长度在工作装置收回到中位时是7.2米，宽度是2.45米，高度到驾驶室顶部是3.1米，这个尺寸刚好符合普通公路运输的限界要求，转场时不需要拆解工作装置就能直接上平板拖车，运输固定时只需要把动臂降到最低位，用拉杆把前后铰接点锁死，避免运输过程中车架转向晃动。动臂的举升油缸内径是110mm，活塞杆直径是63mm，系统工作压力设定在16MPa，举升满载物料到最高卸料位置的时间是5.2秒，

　　下降时间是3.1秒，这个参数匹配是为了兼顾作业效率和液压元件的使用寿命，没有刻意追求过快的动作速度，避免液压冲击导致管路密封件过早失效。铲斗的斗容是1.8立方米，斗刃的角度在收斗位置时和地面的夹角是42度，这个角度既能保证铲装时的切入角度，又能在运输物料时保持物料不会从斗前缘滑落，推土板的宽度和整机宽度一致，板厚是20mm，背面设置了三道纵向加强筋，推土作业时遇到局部硬点不会出现板面变形的问题。转向系统采用全液压转向，转向油缸的行程是280mm，左右转向的最大角度是35度，在转向到极限位置时设置了缓冲阀，避免油缸到行程末端时出现刚性撞击，前后车架的铰接点采用双圆锥滚子轴承的结构，能承受作业时产生的径向和轴向载荷，

　　轴承的润滑点通过集中润滑管路连接到车架侧面的注油块，日常打黄油不需要爬到车架底部操作。制动系统采用气顶油的四轮盘式制动，制动盘安装在轮边减速器的输入端，制动扭矩按照满载时速25公里时制动距离不大于8米的要求做的匹配，停车制动采用弹簧储能的断气刹形式，停在15度的坡面上不会出现溜车的问题。整个建模过程中，所有的铰接位置都预留了润滑和安装的操作空间，没有出现结构干涉的问题，每个连接螺栓的长度都按照被连接件的厚度加上螺母、垫圈的厚度做了匹配，螺栓露出螺母的长度控制在2到3个螺距，符合工程机械装配的工艺要求。在做结构校核的时候，针对铲斗偏载、动臂举升极限、车架扭转这几个极限工况都做了受力分析，铰接点的销轴强度安全系数都在2.5以上，车架主要受力梁的抗弯强度安全系数在3以上，能满足恶劣工况下的长期作业需求，不会出现早期结构开裂的问题。
