卷材连续裁切生产线设备结构设计

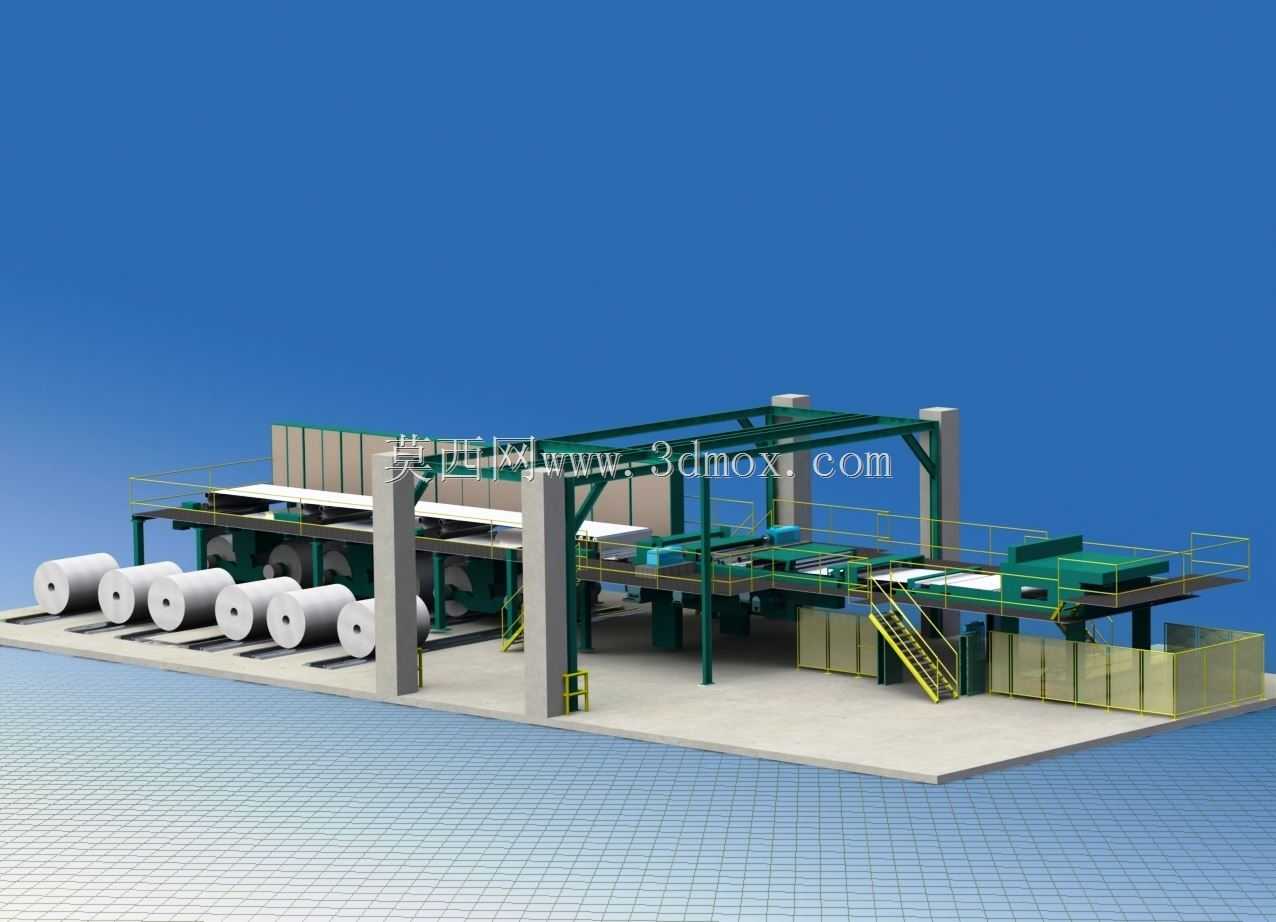

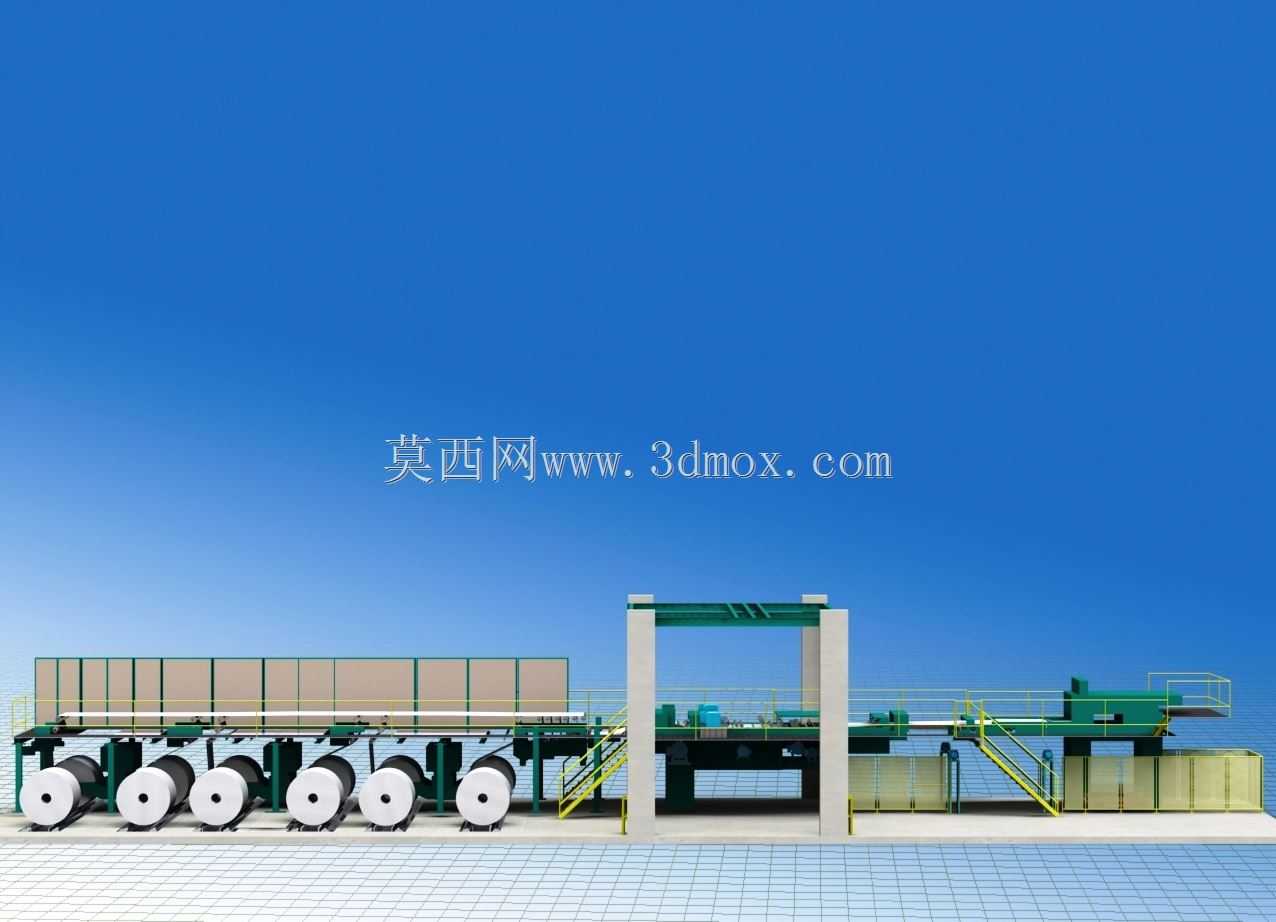

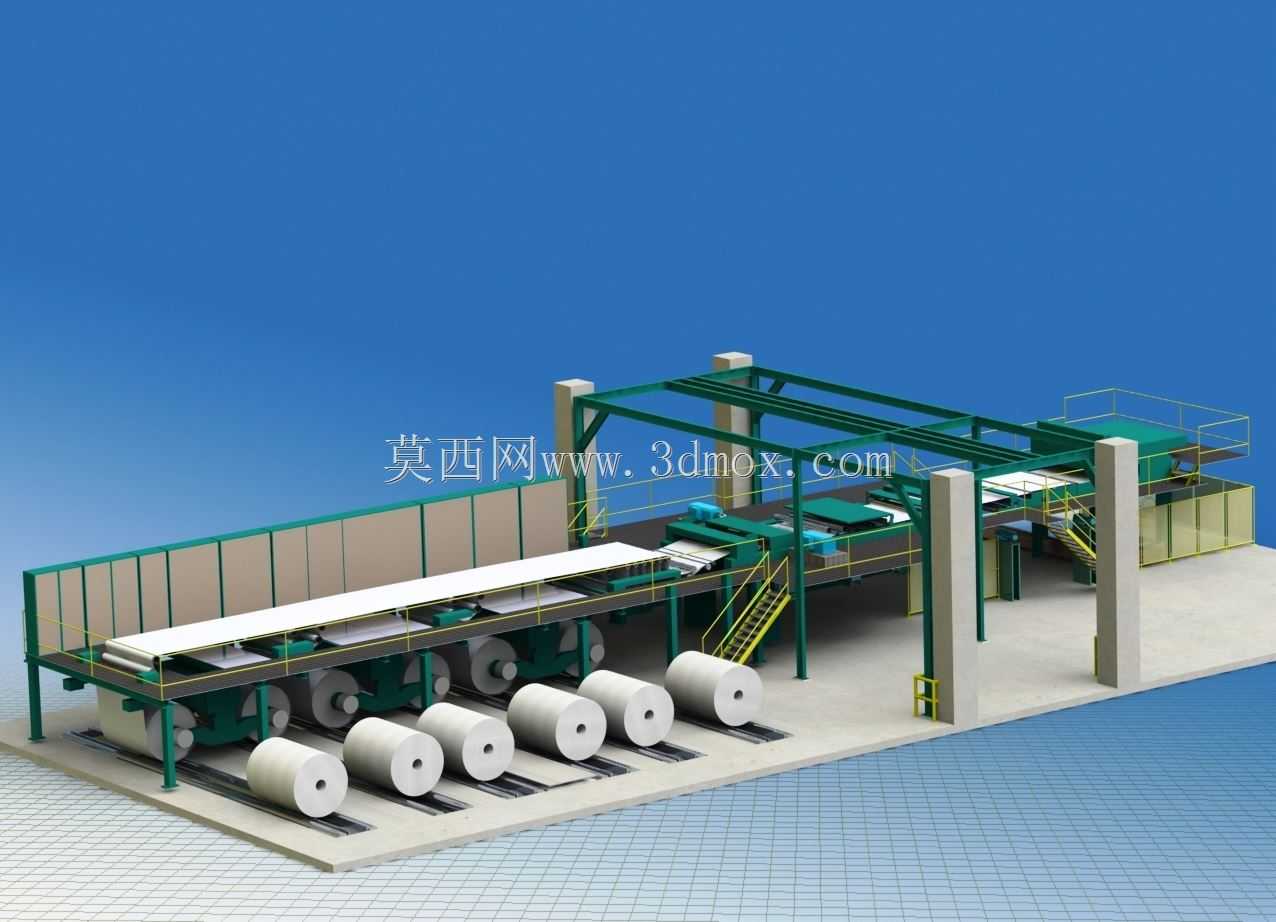

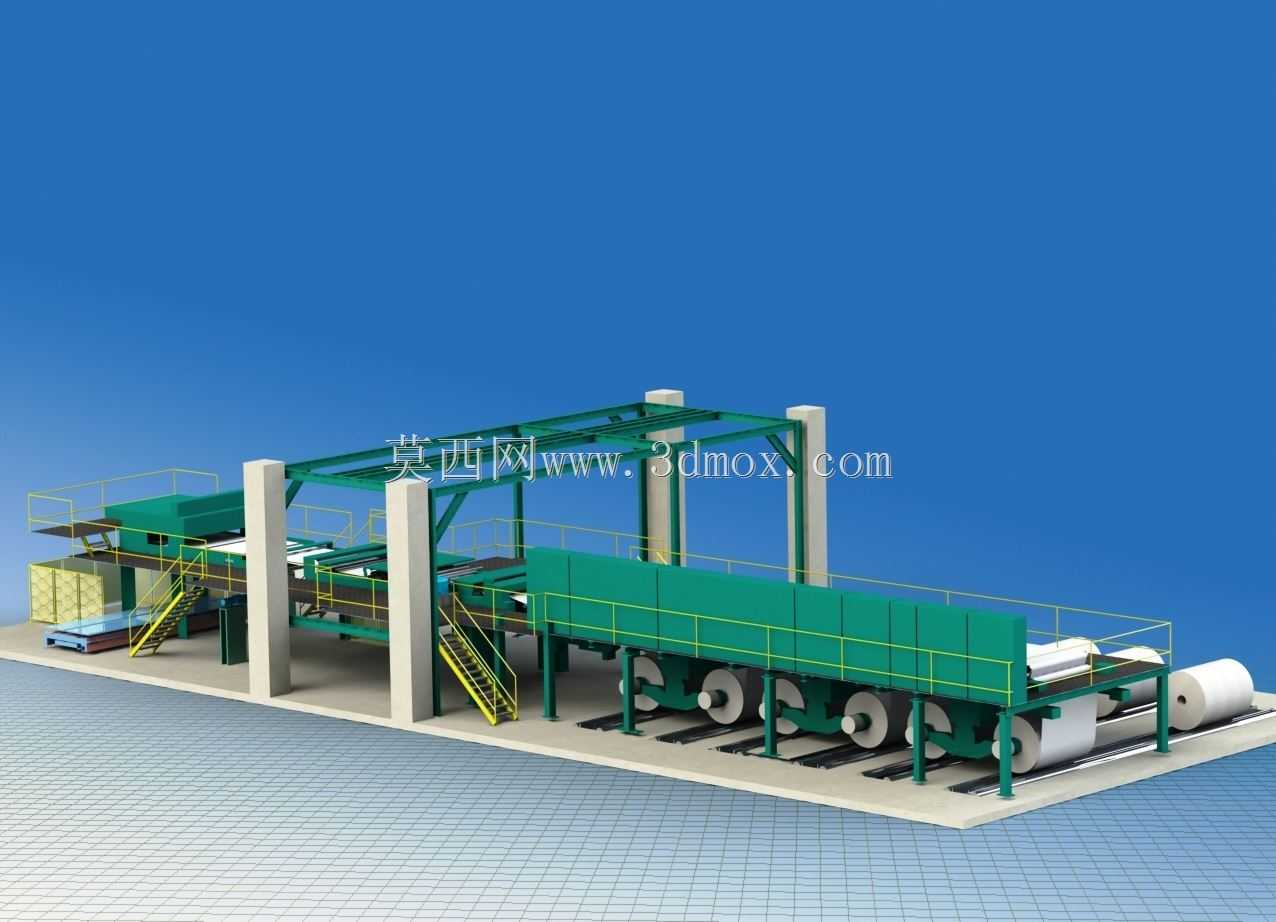

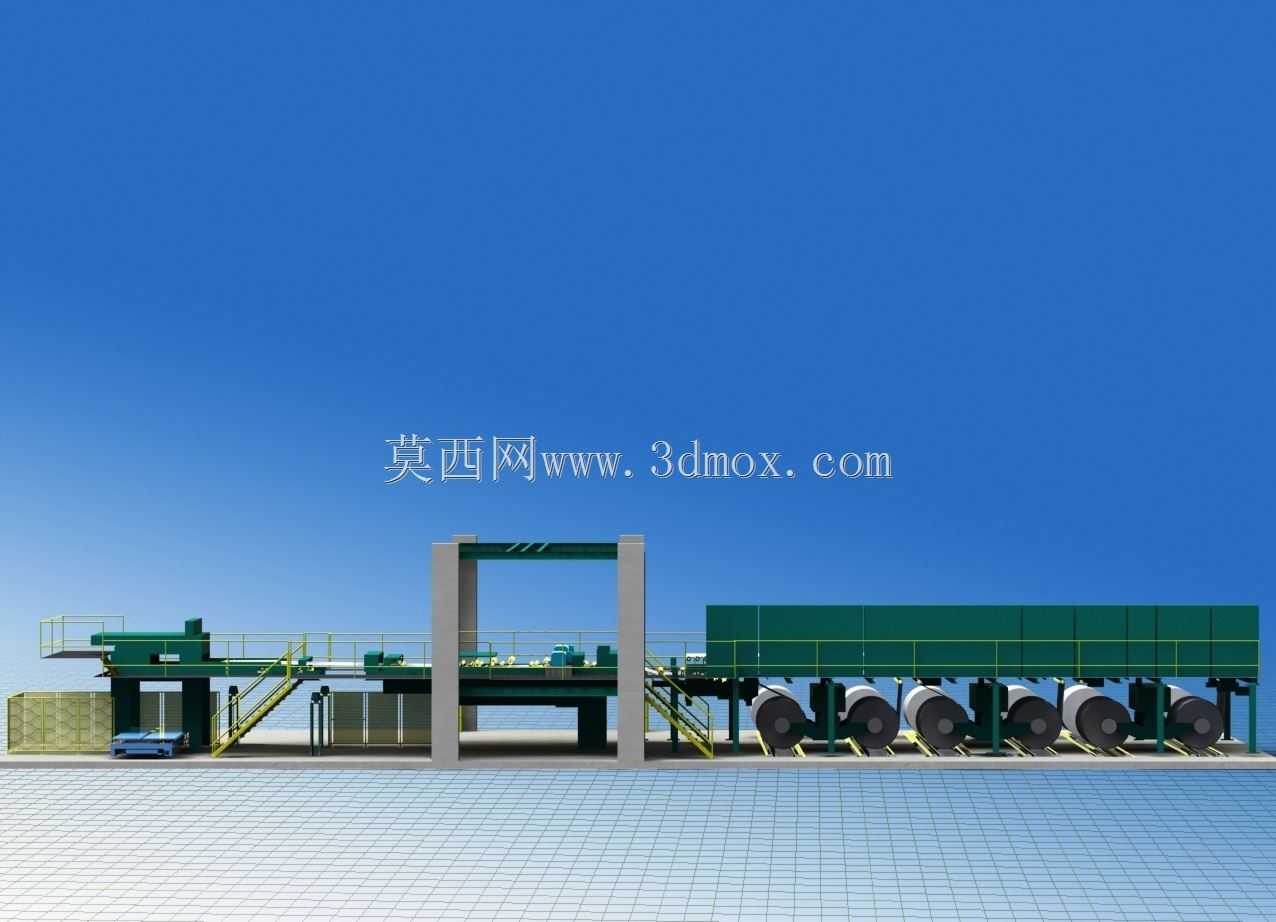

　　这套卷材连续裁切生产线，主要面向卷材类物料的定长裁切加工场景，常见于包装卷材、金属薄板卷材、柔性工业片材的批量加工环节，可完成从原料开卷、整平输送到定尺裁切、成品出料的全流程连续作业，替代传统单工序分散加工的低效模式，适配卷材幅宽在1.2米至2.4米区间的加工需求，整线安装时需预留纵向18米、横向6米的地面空间，地面承载要求不低于每平方米5吨，避免重载机架长期运行出现沉降偏移。从结构设计逻辑来看，整线采用模块化分段布局，最左侧的多组开卷工位采用独立悬臂式支撑结构，每组开卷轴配置气动涨紧装置，可适配不同内径规格的卷材料卷，料卷装载后通过阻尼机构控制放卷张力，避免放卷过程中卷材出现松垮、拉扯变形的问题，

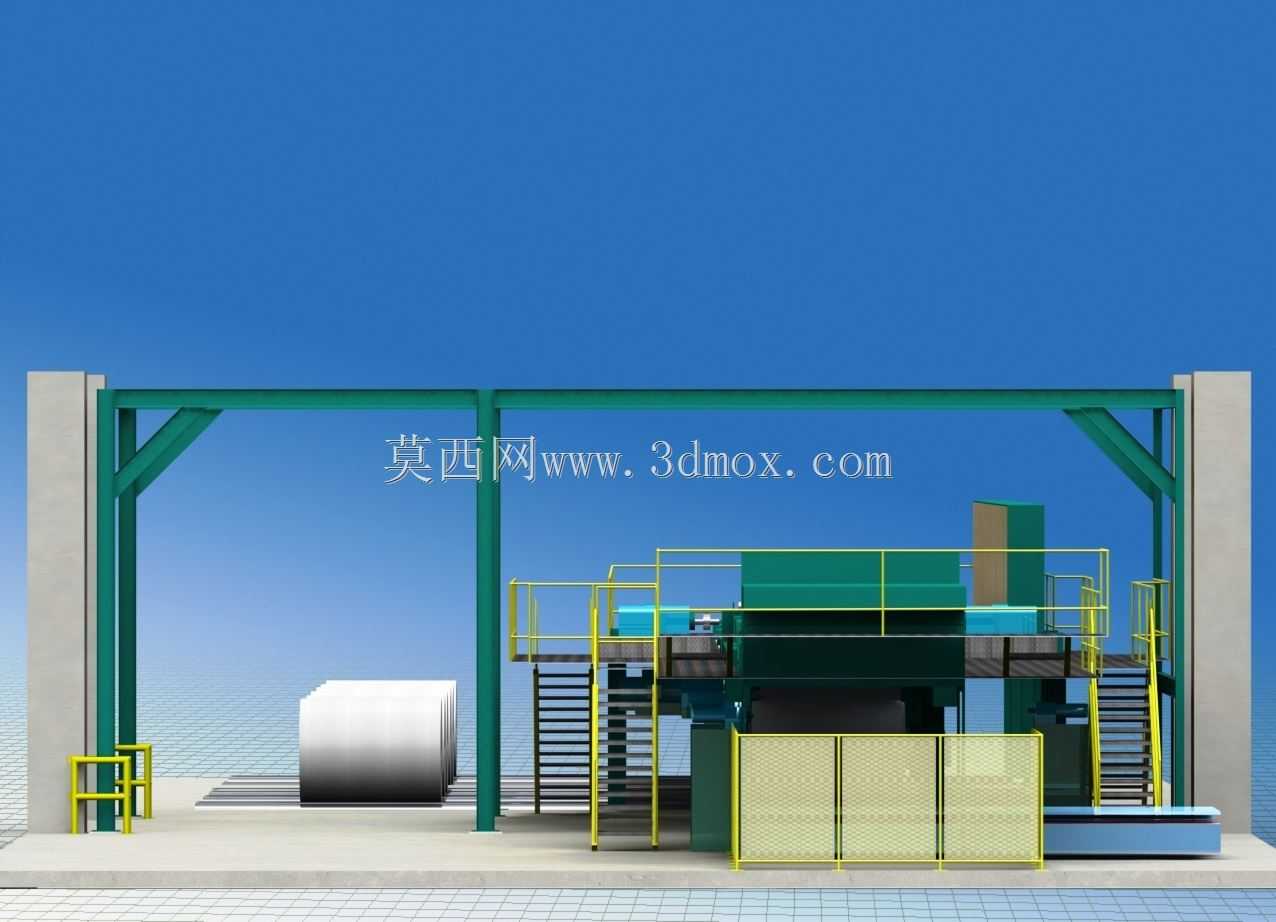

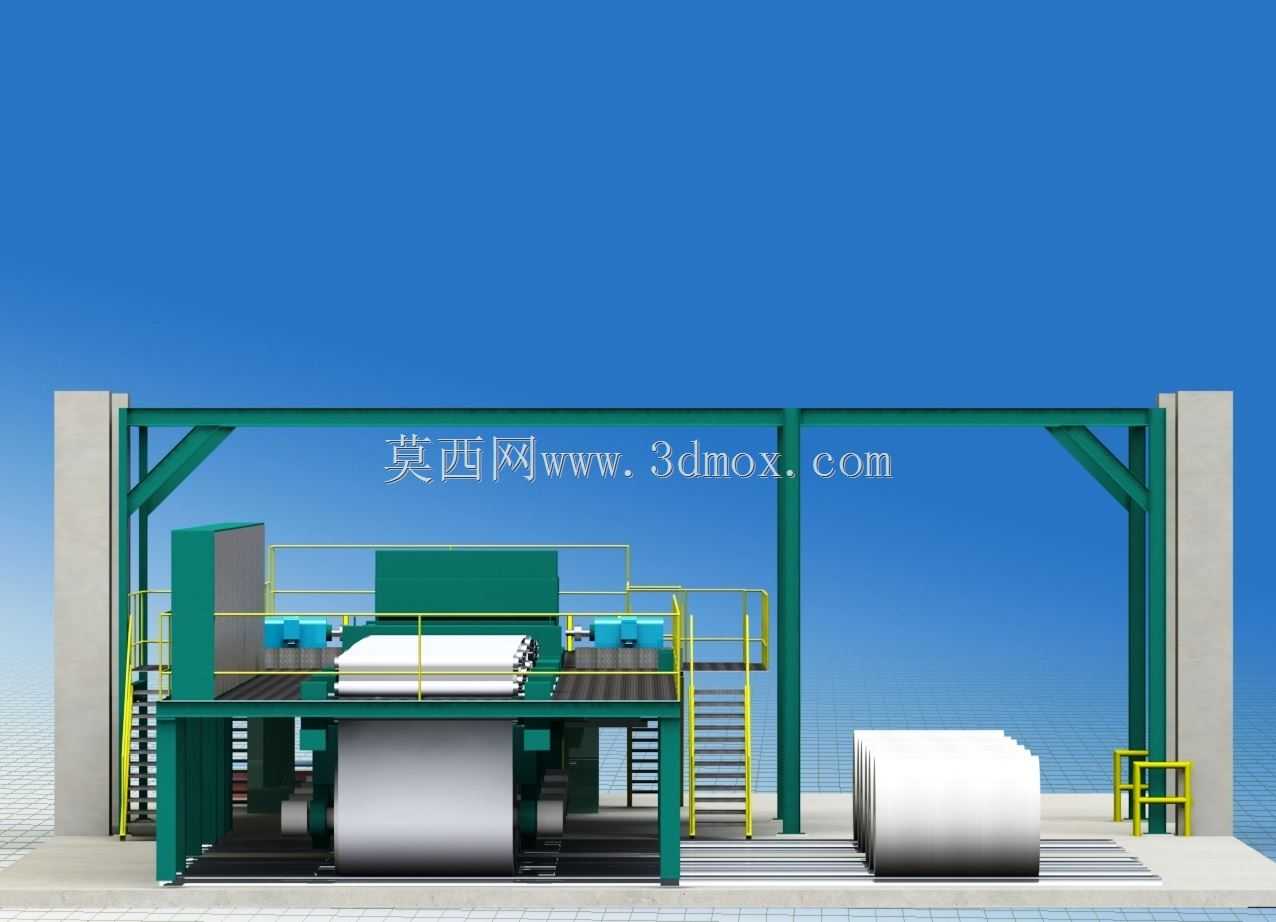

　　开卷工位旁设置的导向辊组采用包胶辊面，既可以减少卷材表面的划伤，也能通过辊组的高度差调整卷材进入整平段的进料角度，保证进料平顺无褶皱。中间段的整平输送平台采用格栅式防滑台面，台面下方布置多组可调压辊，压辊间隙可根据加工卷材的厚度手动调节，适配0.1毫米到5毫米厚度区间的各类卷材加工，平台两侧设置的安全护栏采用方管焊接结构，护栏高度1.2米，预留的检修开口位置配置安全联锁装置，设备运行时一旦打开检修门，整线会立即触发急停，保障现场运维人员的操作安全。裁切主机段采用龙门式钢结构机架，机架主体采用H型钢焊接后整体去应力处理，避免长期运行出现机架变形影响裁切精度，裁切刀组采用伺服驱动的走刀结构，可根据设定的裁切长度自动调整走刀行程，

　　裁切精度可控制在±0.5毫米以内，刀组旁设置的压料机构在裁切动作触发前会先行压紧卷材端部，防止裁切过程中卷材移位导致切口歪斜。整线的物料输送采用变频调速控制，输送速度可在每分钟5米到30米区间无级调整，适配不同加工节拍的生产需求，出料段设置的成品接料平台采用倾斜式导料结构，裁切完成的成品片材可顺着导料面滑落到集料工位，减少人工接料的劳动强度。设备的电气控制柜布置在机架侧方的独立柜体内，柜体防护等级达到IP54，可适配车间多粉尘的加工环境，所有线缆均采用拖链防护布置，避免设备运行过程中线缆出现拉扯磨损。设计过程中针对机架的受力点做了有限元校核，在开卷工位满负载（单卷料重2吨）、裁切动作最大冲裁力的工况下，机架的最大变形量控制在0.

　　2毫米以内，保证长期运行的结构稳定性，各运动副位置均配置集中润滑点，运维人员可定期通过注油口完成润滑保养，无需拆解设备结构，降低日常维护的工作量。整线的安装基础采用预埋钢板的混凝土地基，机架与预埋钢板之间通过调整垫铁找平，找平精度控制在每米0.1毫米以内，避免设备运行过程中出现异常振动，影响裁切精度与设备使用寿命。
