锻炼用起动器Freesplaat结构三维设计

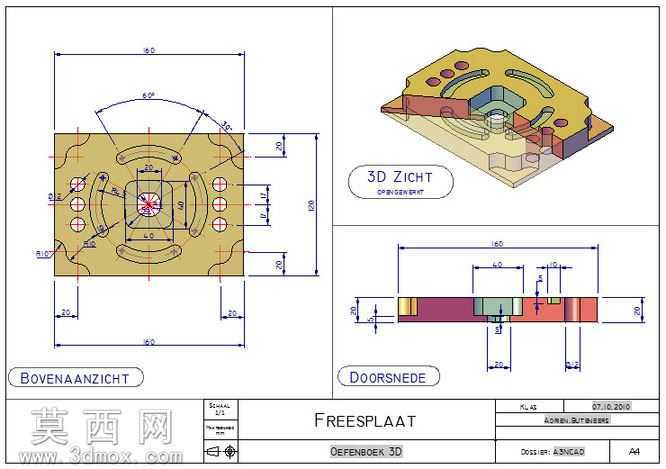

本作品为锻炼用起动器的核心板件Freesplaat三维结构设计，建模过程严格遵循机械制图规范，以二维工程图纸的尺寸标注为基准，在三维建模环境中完成全参数化建模，确保每一处结构特征的尺寸精度与图纸要求完全匹配。建模阶段首先构建零件的基准平面，以主视图的外形轮廓为基础绘制草图，通过拉伸特征生成板件的基础基体，随后针对板件上的各类安装孔、定位槽、弧形轮廓、凸台结构逐一添加特征：中心区域的异形安装位采用草图切除与凸台拉伸结合的方式完成，精准还原中心孔位的多边形结构与周边环形槽的弧度尺寸；板件四周的对称安装孔组按照线性阵列与圆周阵列的排布规律完成特征阵列，保证孔位的位置度与同轴度符合装配要求；侧边的异形凸耳与缺口结构通过草图轮廓切除、边线倒角等细节处理，还原零件的实际装配适配结构。完成基础建模后，对零件进行剖面结构的还原，对应工程图中的剖视图特征，精准呈现板件不同区域的厚度变化、内部沉孔结构、分层装配的贴合面结构，确保三维模型的剖面结构与二维剖视图完全一致，可直接用于生成生产加工所需的各类工程视图。材质设置上根据零件的使用场景，为板件主体赋予金属合金材质，调整材质的粗糙度、金属度参数模拟实际加工后的金属表面质感，不同功能区域通过色彩区分便于结构识别，中心装配区域、侧边安装位分别赋予差异化的材质色彩，清晰呈现各结构的功能分区。渲染阶段采用正交视图与等轴测视角结合的方式，分别生成俯视图、剖视图、三维立体视图，与传统二维工程图的视图逻辑对应，既保留工程图的尺寸标注参考性，又通过三维立体效果直观展现零件的空间结构。设计过程中充分考虑零件的装配适配性，所有安装孔位、配合面的尺寸均预留合理的装配公差，板件的弧形过渡区域、边角位置均添加符合工艺要求的圆角与倒角，避免应力集中问题，同时兼顾零件加工的工艺可行性，确保设计的结构可通过常规的铣削、钻孔等机加工工艺完成生产制造。整体模型结构完整，特征参数可编辑，可直接用于该款起动器的装配验证、结构优化以及加工生产参考。
