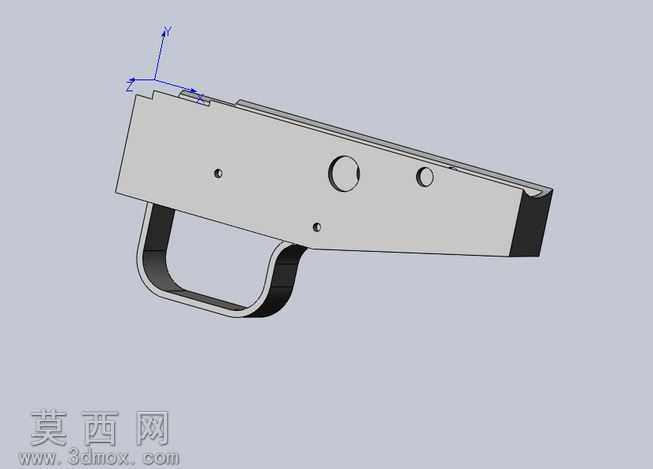

STEN MKII冲锋枪扳机发射机匣结构模型

本模型为STEN MKII冲锋枪的扳机发射机匣组件，采用SolidWorks进行全参数化三维建模，完整还原了该部件的真实结构特征与装配逻辑。建模过程中首先以实物测绘尺寸为基准，绘制机匣主体的截面草图，通过拉伸凸台命令生成基础壳体结构，针对机匣侧面的定位销孔、轴孔特征，采用异型孔向导命令精准设置孔径与深度参数，保证各孔位的同轴度与位置公差符合枪械部件的装配要求。扳机护圈部分采用扫描特征生成，先绘制护圈的三维引导线与截面轮廓，通过扫描命令生成一体化的弧形护圈结构，再对护圈与机匣主体的衔接处做圆角过渡处理，还原冲压钣金件的弯折工艺特征。模型整体采用金属哑光材质进行渲染预览，模拟枪械部件常用的冷轧钢板表面质感，对机匣边缘的冲压裁切痕迹、孔位的倒角特征都做了细节还原，保证视觉效果贴近真实零件。结构设计上完整保留了扳机的转动空间、阻铁的安装位、扳机簧的限位结构，各部件之间预留了合理的装配间隙，可直接用于虚拟装配验证、结构原理演示。建模过程中对所有特征做了参数化关联，修改基础草图尺寸即可快速适配不同规格的同类型扳机机匣设计，模型同时导出了STEP、IGES、STL等通用格式，可适配多数三维设计软件与3D打印切片软件，能够满足结构教学、原理演示、改装设计等不同场景的使用需求。整个模型的特征树逻辑清晰，没有冗余特征与外部参考，所有倒角、圆角、孔位特征都单独分层，方便后续编辑修改，结构上还原了斯登冲锋枪简易冲压件的设计特点，体现了战时低成本枪械部件的结构设计思路，即通过简化加工工艺、减少复杂切削工序，采用钣金冲压与销接装配的方式实现部件功能，模型的壁厚、弯折半径都严格参照真实冲压件的工艺参数设置，避免出现不符合加工逻辑的结构设计。
