水泥磨液压回路系统三维设计作品

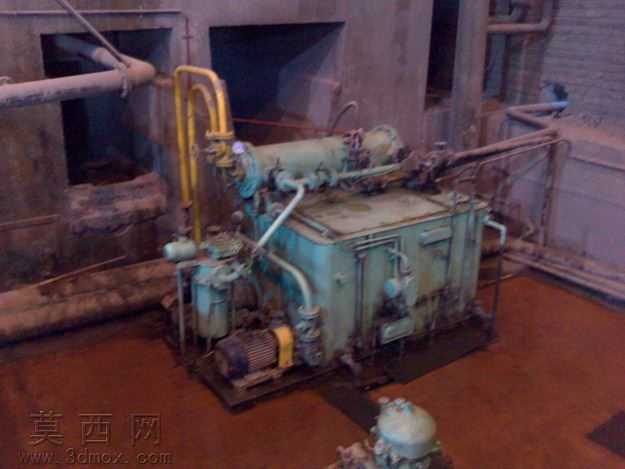

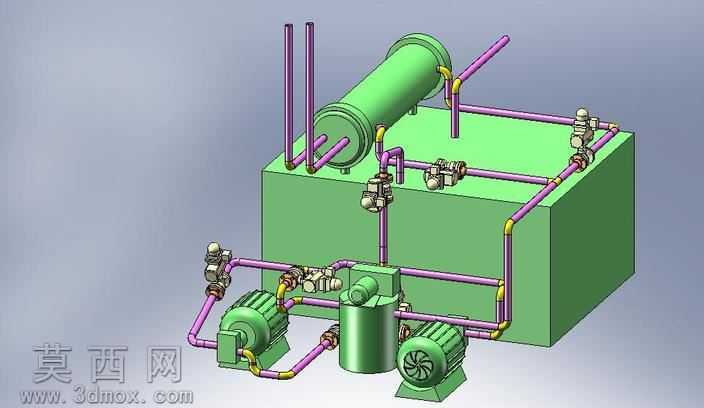

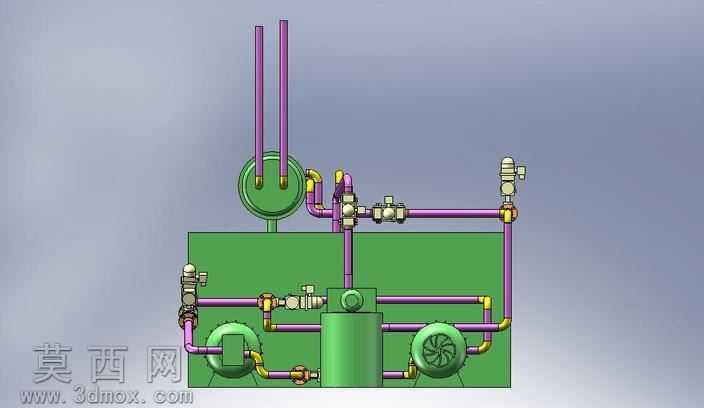

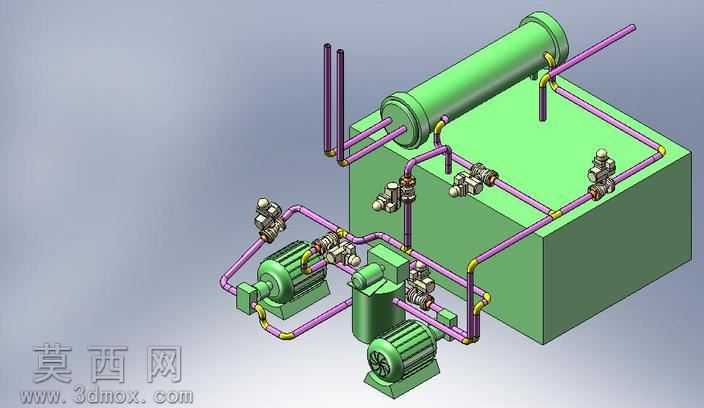

本作品为水泥磨配套液压回路系统的三维建模成果，建模过程围绕水泥磨实际工况的液压驱动需求展开，首先对整套液压系统的组成模块进行拆解梳理，涵盖液压动力油箱、液压泵组、控制阀体组、高低压输送管路、冷却过滤组件、执行元件接口等核心结构单元。建模阶段严格参照工业液压系统的实际尺寸比例进行参数化绘制，对油箱的箱体结构、加强筋布局、液位计安装位、放油口结构进行精细化还原，对液压泵与驱动电机的连接法兰、泵体壳体、进出油口的连接螺纹特征做了准确建模，管路部分区分了高压硬管与耐油软管的不同形态，硬管部分还原了工业现场的折弯走向、管夹固定位置，软管部分还原了接头扣压结构、管体的柔性形态特征。材质渲染阶段针对不同部件匹配对应工业材质，油箱主体采用做旧的工业蓝漆材质，还原长期工业使用环境下的漆面磨损、油污附着质感，金属管路采用镀锌钢管与黄漆防锈管路的不同材质表现，泵体、阀体等加工部件采用铸铁哑光金属材质，密封件、软管部分采用耐油橡胶材质，电机部分还原了散热鳍片、接线盒的材质差异，整体渲染效果贴近水泥生产车间的真实设备视觉表现。结构设计上充分考虑水泥磨重载运行的工况需求，回路设计匹配了磨机加载、润滑、制动的不同液压功能分区，管路走向避开了设备检修的操作空间，各组件的安装位置预留了足够的维护拆装余量，过滤、冷却组件的布局符合液压系统的油液流向逻辑，能够直观呈现整套液压回路的工作原理与装配关系，可用于水泥生产设备的液压系统教学、技改方案演示、运维培训等场景，帮助相关人员快速理解整套液压系统的构成与运行逻辑。
