工业设备承托连接用异形支撑结构件

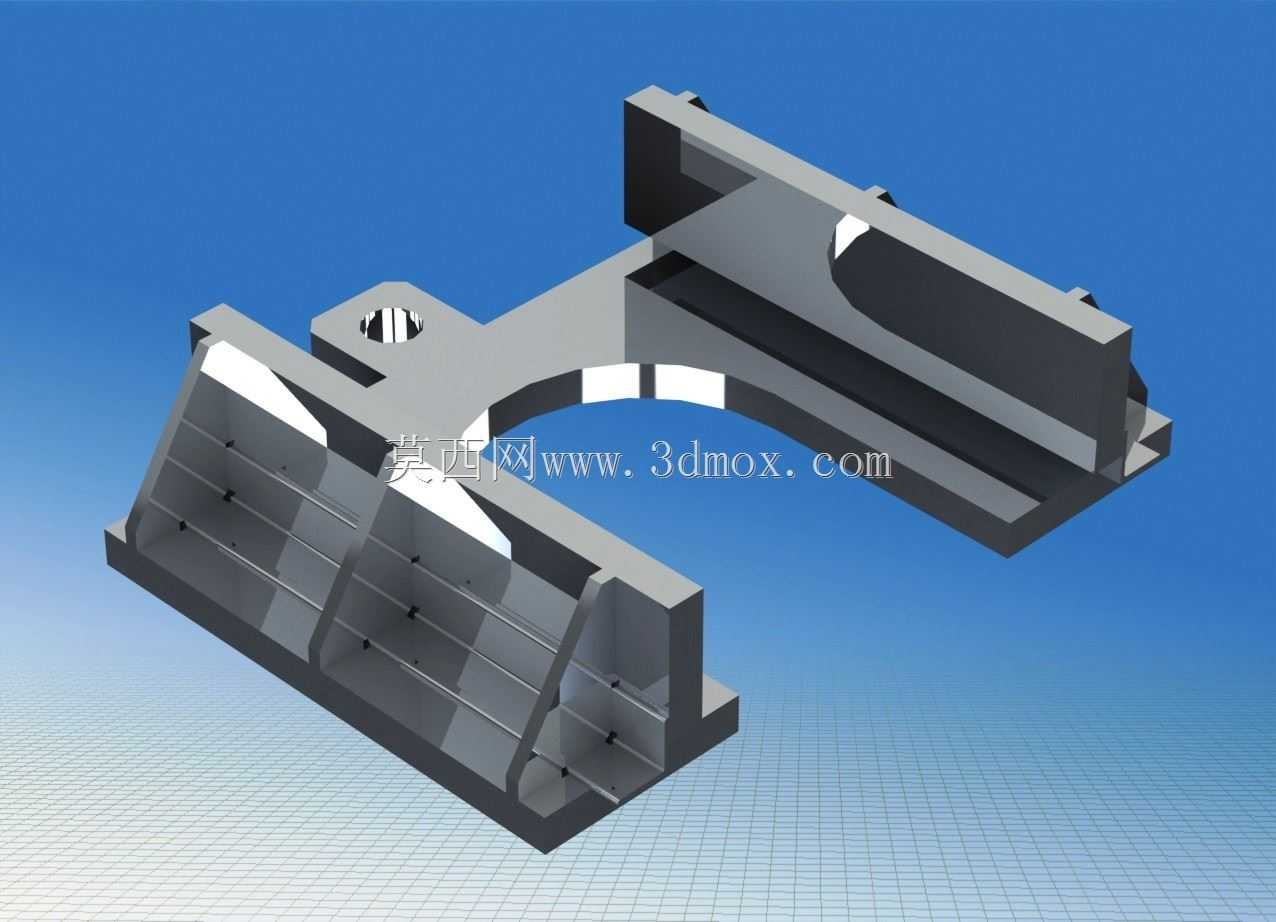

　　这类异形支撑结构件，多应用在自动化生产线的工位承托、专用设备的机架连接、工装夹具的定位支撑场景中，核心作用是在有限的安装空间内，同时实现两个垂直方向的部件连接、上部载荷的均匀分散、以及避让周边运动部件的功能。从结构形态来看，构件采用一体化成型的设计思路，主体分为两个呈90度分布的承托臂，其中较长的一侧承托臂内部设置了多道纵横交错的加强筋，筋板的厚度根据载荷传递路径做了差异化设计，靠近连接根部的筋板厚度更大，向臂端延伸时逐步收薄，既保证了整体结构的刚性，又尽可能控制了构件自身重量，避免不必要的材料浪费。较短一侧的承托臂端部设置了带通孔的凸台结构，通孔内壁预留了紧固件安装的沉孔空间，可通过螺栓与相邻的固定基座实现刚性连接，

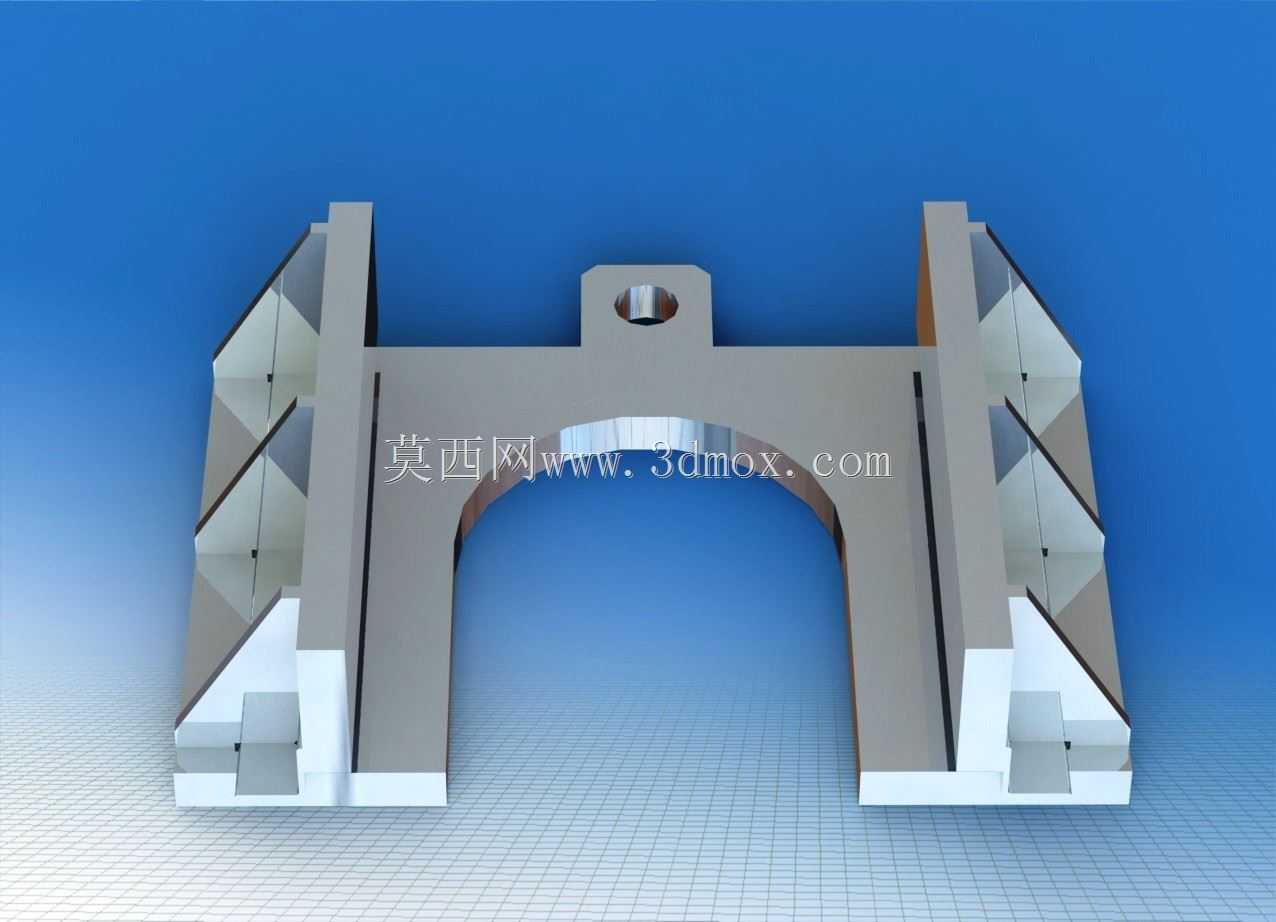

　　凸台与臂身的过渡位置做了大圆角处理，能有效降低应力集中系数，避免设备长期运行过程中在交变载荷作用下出现根部开裂的问题。两个承托臂的连接过渡区域采用了半圆弧避让设计，圆弧半径根据周边配套运动部件的运动包络尺寸确定，既不会出现运动干涉，也尽可能缩减了构件整体的占用空间。构件的所有安装贴合面都预留了机加工余量的设计基准，实际生产时可通过一次装夹完成所有配合面的精加工，保证各安装面的形位公差满足装配要求，其中承托臂的上表面为主要载荷承载面，平面度要求控制在0.05mm以内，确保与被承托部件的贴合面积达到90%以上，避免局部应力过大导致部件变形。从安装边界来看，构件的整体外轮廓尺寸适配多数中小型工业设备的机架安装间距，

　　安装孔的位置采用了通用化的孔距设计，可直接替换同类型的标准支撑件，不需要对原有设备的基座做额外的打孔改造。设计过程中优先考虑了载荷的传递路径，所有受力方向的截面都做了等强度优化，在承受垂直方向的额定载荷时，构件的最大变形量可控制在0.1mm以内，完全满足工业设备长期稳定运行的精度要求。筋板的布局没有采用均匀分布的常规设计，而是根据有限元分析的应力云图做了针对性调整，在应力集中的区域加密筋板，在低应力区域适当减少筋板数量，进一步优化了构件的重量与刚性的平衡。构件的边缘位置都做了倒角处理，既可以避免安装过程中划伤操作人员，也能消除加工过程中产生的毛刺应力，提升构件的疲劳强度。这类结构件在实际使用中，不需要额外加装辅助支撑，

　　依靠自身的结构刚性即可满足承载要求，可广泛适配各类需要垂直转向连接、同时有空间避让需求的设备安装场景，相比常规的直角拼接支架，一体化的结构消除了拼接处的装配间隙，整体连接刚性提升40%以上，同时安装步骤更简便，只需要通过两端的紧固件即可完成固定，大幅缩短设备的装配调试周期。
