重型G型夹持工装结构设计

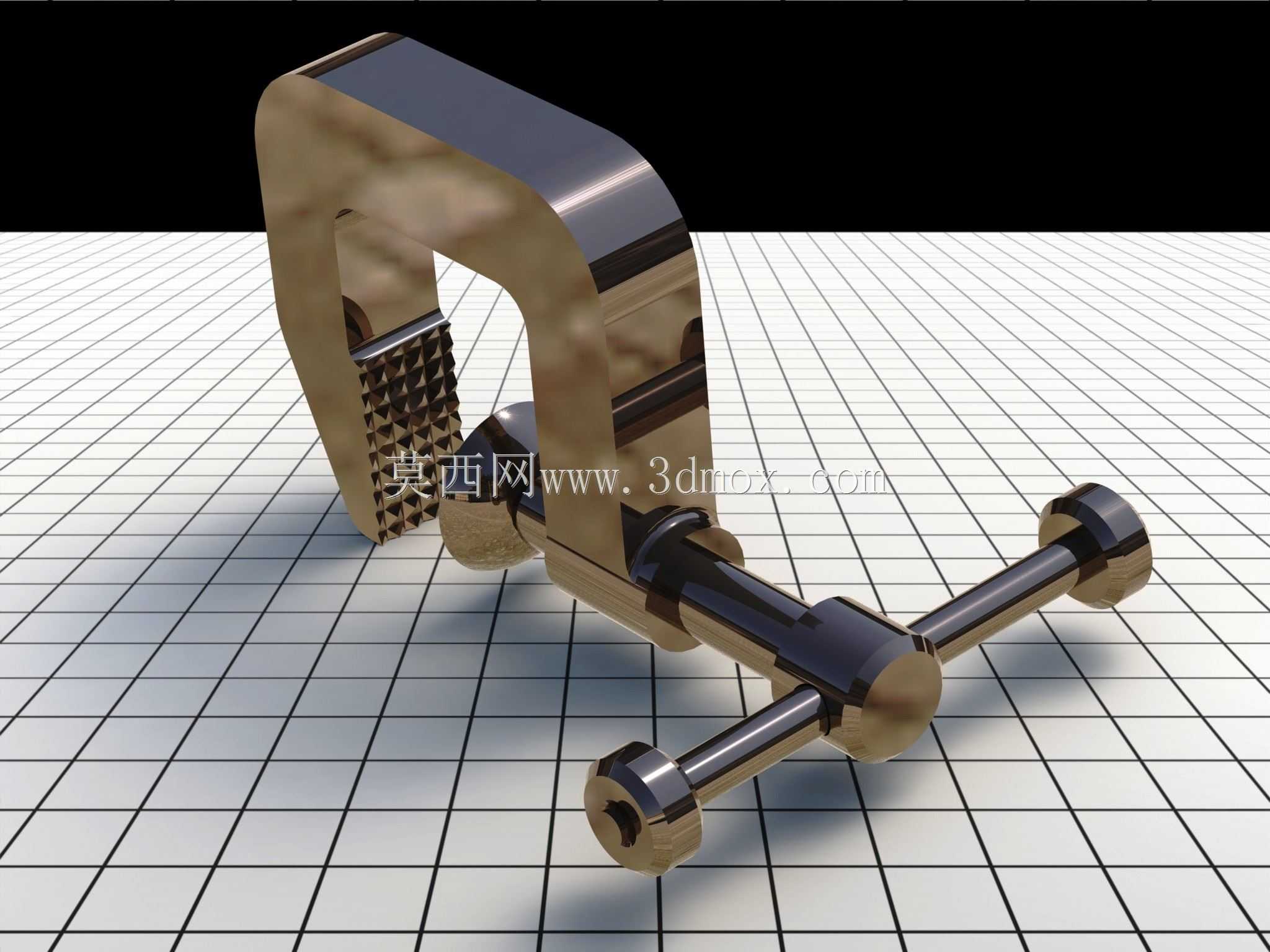

　　在机加工工位的工件临时固定、钣金拼接时的对位夹持、木工开料时的料件压紧、管路装配时的法兰对接预紧这些场景里，这类G型夹持结构是一线操作岗最常取用的手动夹持工具，相比快速夹钳它的加持力上限更高，相比台虎钳它不受安装工位限制，可以随时挪动到任意作业面使用。整个结构的核心受力件是C型的锻压主体架，架体的开口深度决定了它能够探入工件边缘的最大距离，架体的喉深尺寸在设计时做了梯度优化，既保证足够的探入距离，又不会因为喉深过大导致架体在满负载夹持时出现开口张角变形，架体的受力截面做了变厚度处理，在丝杆顶推的受力集中区域做了局部加厚，远离受力点的架体尾部适当减薄来控制整体重量，方便操作人员单手握持转移。夹持端的压块部分做了可浮动的铰接设计，

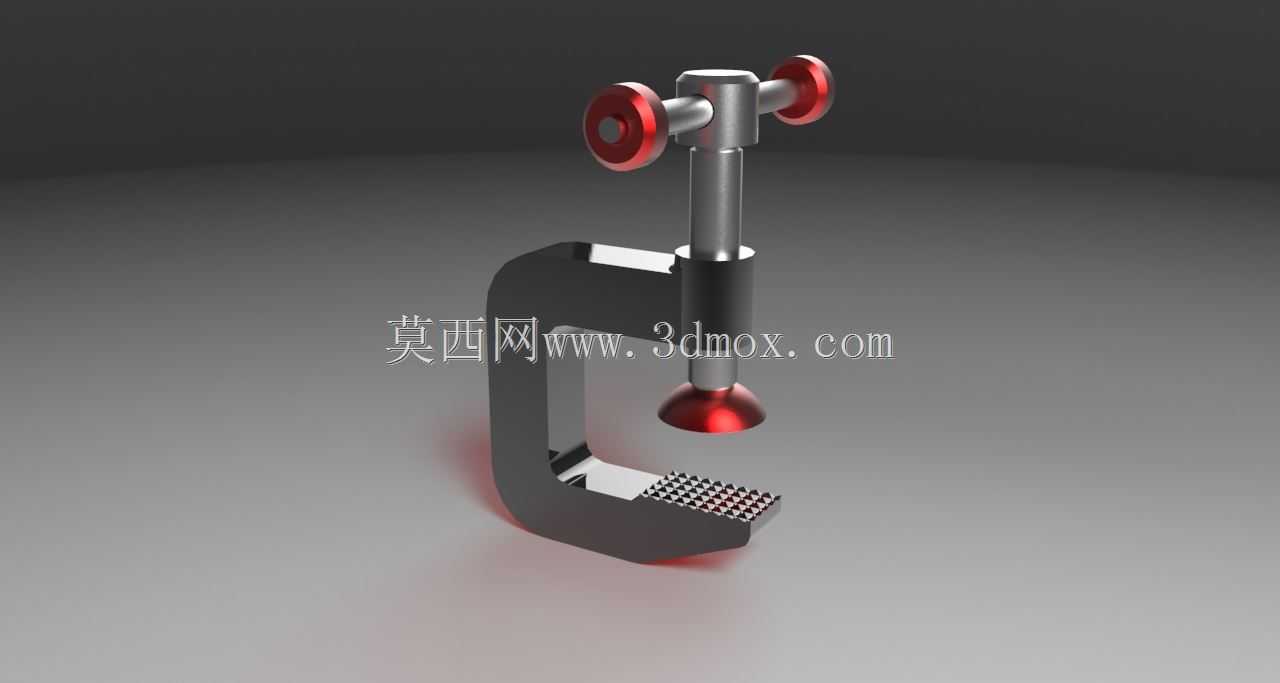

　　压块和丝杆端部之间采用球头铰接结构，当被夹持的工件表面存在小角度倾斜时，压块可以自动贴合工件表面，不会出现仅压块边缘接触导致的压痕过深或者夹持打滑问题，压块的接触面加工了细密的网格防滑齿，齿尖做了小圆弧钝化处理，既可以增加和工件表面的摩擦力，避免夹持过程中工件移位，又不会因为齿尖过于锋利在软质金属或者木质工件表面留下过深的压伤痕迹。丝杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，能够承受更大的轴向顶推力，同时螺纹副的间隙经过选配控制，转动丝杆时不会出现明显的旷量，丝杆的尾部设计了穿杆式的加力手柄，手柄杆可以在丝杆尾部的通孔里自由滑动，当需要更大加持力的时候，可以将手柄杆滑到单侧来增大力臂，不需要大加持力的时候，

　　将手柄杆居中，方便快速转动丝杆调整开口大小，手柄杆的两端做了滚花处理，手上沾有切削液或者木屑的时候也能稳定转动不会打滑。架体和丝杆配合的螺纹孔不是直接在C型架本体上攻丝，而是采用了嵌装的高强度螺母块结构，螺母块经过热处理提升螺纹耐磨性，长期使用出现螺纹磨损后，可以单独更换螺母块，不需要整体报废C型架体，大幅降低工具的长期使用成本。在安装边界上，这类夹持工具不需要固定安装基础，使用时仅需要将C型架的开口跨在被夹持工件和支撑基准面上，转动丝杆让压块压紧工件即可，它的整体外轮廓尺寸适配绝大多数工位的操作空间，架体的外侧做了圆弧过渡处理，没有尖锐的棱角，在工具箱里存放或者拿取的时候不会刮擦其他工具或者划伤操作人员的手部。在实际选型使用时，

　　需要根据被夹持工件的厚度选择对应开口行程的规格，同时要根据加持力需求匹配对应喉深的型号，喉深越大的型号整体额定加持力会适当降低，避免架体受力过载出现塑性变形，日常维护时只需要定期在丝杆螺纹处涂抹少量润滑脂，清理压块防滑齿缝隙里嵌入的切屑或者杂物，就能保证长期稳定的夹持精度，不会出现压合偏移、丝杆卡滞的问题。
