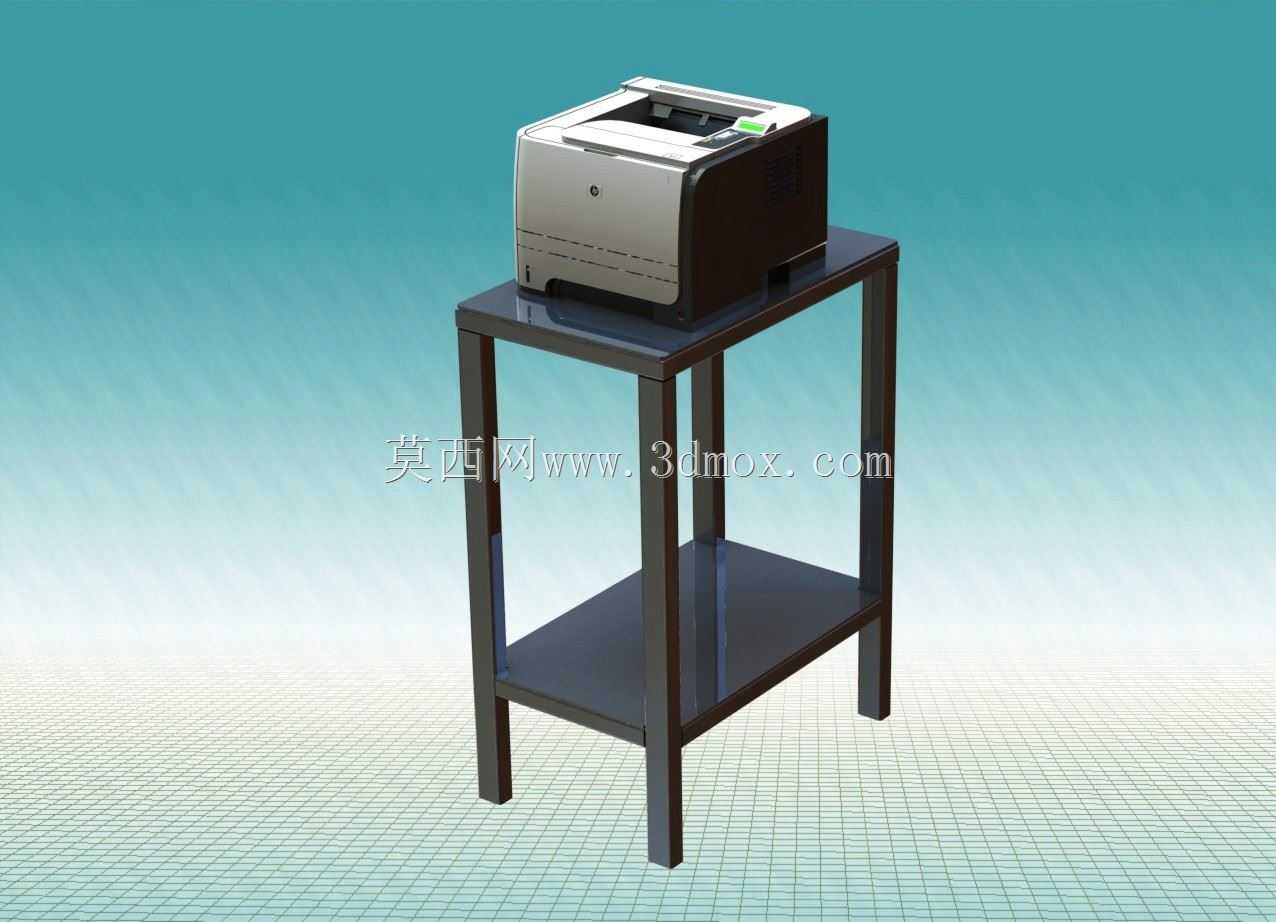

双层金属置物架搭配桌面激光打印机结构

　　日常办公场景里，桌面打印设备的摆放一直是容易被忽略的空间利用细节，很多办公区域会将打印机直接放置在桌面，占用大量伏案工作的可用面积，或是随意堆叠在文件柜顶部，取放打印纸张、更换硒鼓时操作十分不便，这款搭配双层金属置物架的打印机摆放结构，正是针对这类办公空间痛点做的结构设计。从实际使用场景来看，这套结构既可以放置在独立办公位的侧方，也能布置在公共打印区域的边角位置，上层承托打印机主体，下层空置层板可以存放备用硒鼓、打印纸、废弃纸张收纳盒等配套耗材，不需要额外占用桌面或者地面的零散空间，把垂直方向的空间充分利用起来。

　　设计这套结构的时候，首先要考虑的是上层承载面的平面度要求，激光打印机在工作过程中，内部走纸机构、定影组件运转会产生持续的小幅振动，如果支架的上层台面平面度不足，长期使用后出现倾斜，很容易导致走纸偏移、卡纸概率升高，甚至会让打印机内部的感光组件、定影辊的对位精度出现偏差，影响最终的打印质量。所以上层框架采用了四边围合的方管焊接结构，台面内嵌平整的金属板材，边缘做了10mm的上翻限位边，刚好可以卡住打印机底部的四个脚垫位置，避免设备在振动过程中出现移位，不需要额外打孔固定，也不会破坏打印机底部的外壳结构。

　　支架的整体高度做了适配人体站立操作的尺寸设计，上层台面距离地面的高度控制在750mm左右，和常规办公桌面的高度保持一致，用户站立取拿打印好的文件时，不需要过度弯腰或者抬臂，操作姿态更符合人体工程学要求。四根支撑腿采用了等截面的方形金属管材，管壁厚度经过承重校核，单根腿的垂直承重可以达到15kg以上，整套支架的额定承载上限不低于40kg，完全可以覆盖主流桌面级激光打印机的整机重量，即使加上上层堆放的少量文件、耗材，也不会出现支架变形、腿架失稳的问题。下层置物层板距离地面的高度留足了280mm的净空，既可以放置A4幅面的整包打印纸，也能容纳常规尺寸的废纸收纳盒，层板和支撑腿之间采用了可拆卸的紧固件连接，后期如果需要调整层板高度，或者更换不同厚度的层板，不需要重新焊接结构，只需要拆装紧固件就能完成调整，适配不同的存放需求。

　　支撑腿的底部设计了可调式的防滑脚垫，脚垫的螺纹调节行程有15mm，当地面存在不平整的情况时，可以通过旋转四个脚垫的高度，把上层台面调整到完全水平的状态，避免打印机因为台面倾斜出现运行故障。脚垫的底部采用了防滑橡胶材质，和地面接触的时候不会划伤地板或者地砖表面，同时能增大摩擦力，即使不小心碰撞到支架，也不会出现整体滑移的情况。从安装边界来看，这套支架的整体占地面积很小，长宽尺寸控制在450mm*450mm以内，比主流桌面级激光打印机的底部外轮廓尺寸大出50mm左右，既保证了设备放置的稳定性，也不会占用过多的地面空间，哪怕是1.2米宽的工位侧方，也能轻松放下，不会影响人员的正常通行。

　　在结构细节处理上，所有的金属管材切割端面都做了倒角打磨处理，没有尖锐的毛刺棱角，安装和搬运过程中不会划伤操作人员的手部。支架的表面做了哑光喷塑处理，既可以防止金属管材生锈，也不会像亮面金属那样产生明显的光线反射，影响办公区域的视觉舒适度。和打印机接触的上层台面表面，还贴了一层薄的防滑橡胶垫，既可以增大和打印机底部的摩擦力，进一步防止设备移位，也能避免金属台面和打印机硬接触，磨花打印机底部的塑料外壳。

　　从实际使用的适配性来看，这套支架结构不仅可以放置激光打印机，更换上层的限位尺寸之后，也能用来放置小型喷墨打印机、桌面级扫描仪、小型碎纸机等其他办公设备，下层的置物空间同样可以存放对应设备的配套耗材，通用性很强。结构设计的时候没有做多余的装饰性构件，所有的杆件、板材都是承担实际的结构功能，没有冗余的设计，整体重量控制在8kg左右，单人就可以完成搬运和位置调整，不需要借助额外的搬运工具。在做三维建模的时候，支架的所有方管连接位置都做了焊缝的细节还原，可调脚垫的螺纹结构、层板的连接孔位都按照实际加工尺寸做了1:1的建模还原，不管是用来做结构受力仿真，还是直接导出加工图纸做实物生产，都可以直接使用，不需要再做额外的结构调整。

　　很多办公场景的置物架设计往往只考虑承载能力，忽略了和所放置设备的适配性，比如有的支架层板间隙过小，放不下整包的打印纸，有的支架台面尺寸和打印机不匹配，设备放上去之后有一半悬空，存在掉落的风险，这套结构在设计初期就针对主流的桌面级激光打印机尺寸做了调研，把上层台面的尺寸、限位边的高度、层板的间距都做了针对性的匹配，既满足承重要求，也完全适配设备的实际使用需求，不需要用户后期自行改造。支撑腿的排布位置也做了优化，四根腿都设置在台面的四个角位置，不会突出到台面的外侧，人员在旁边走动的时候，不会被突出的腿架绊倒，使用过程中的安全性更高。
