壁挂式储水淋浴出水装置结构设计

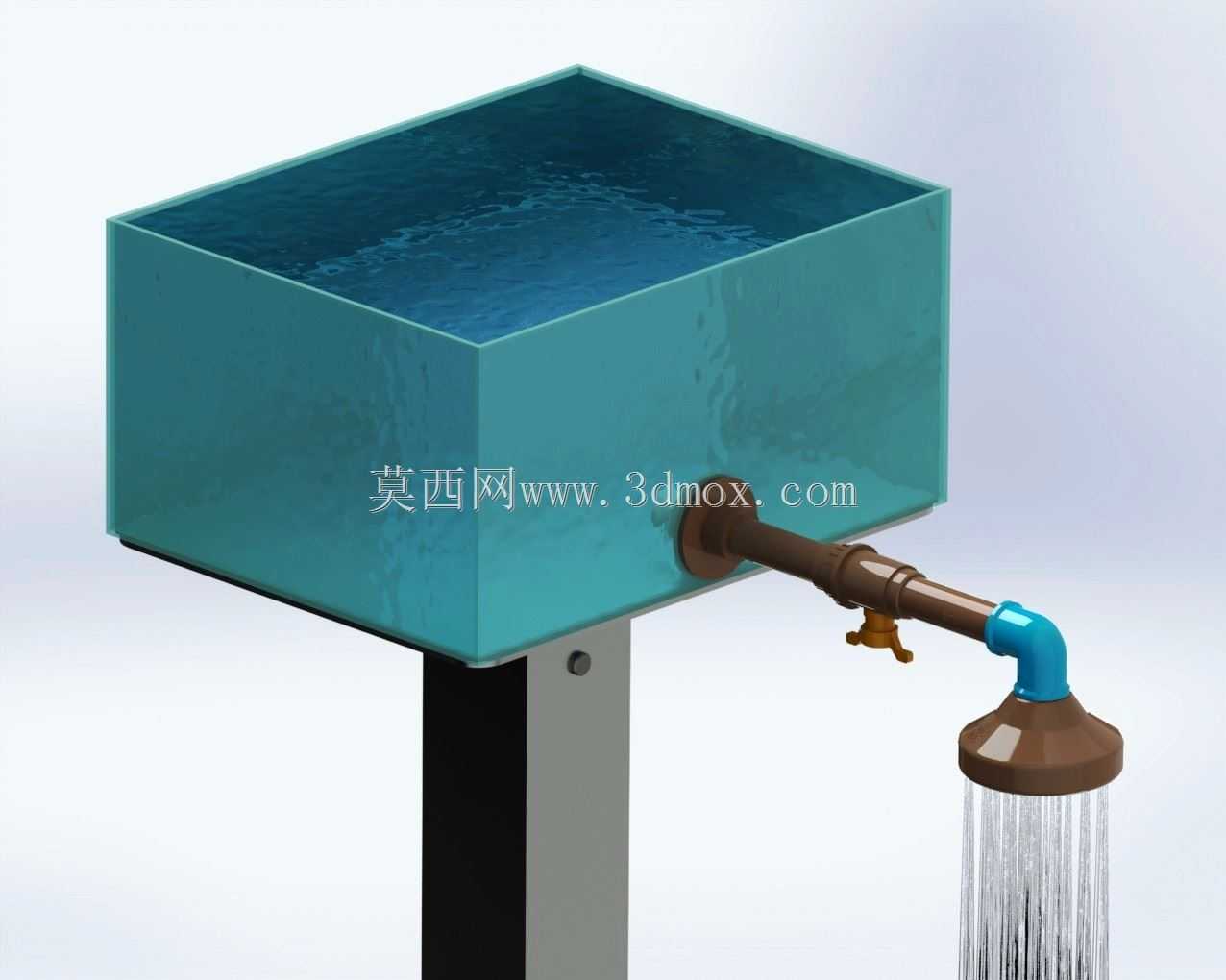

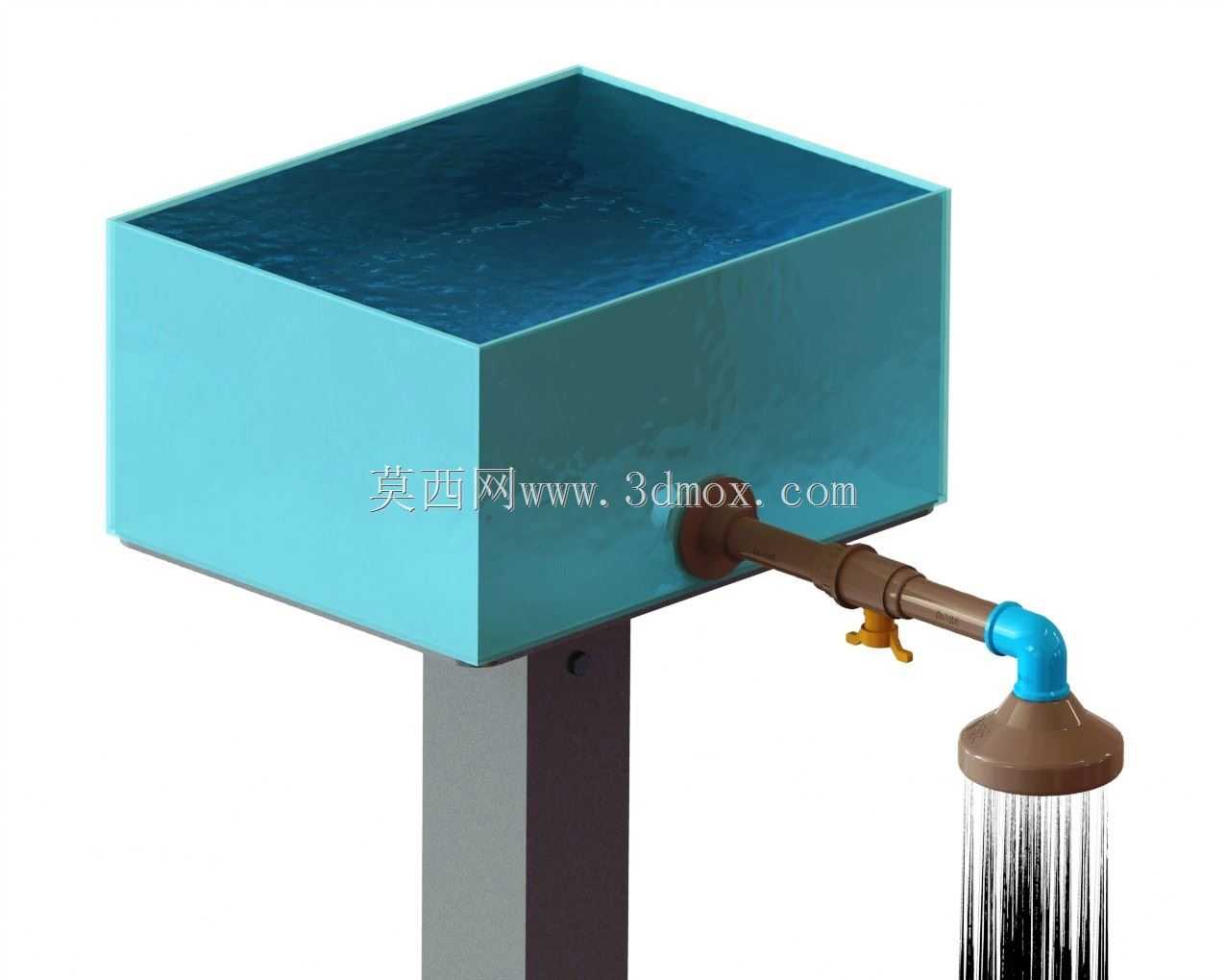

　　该结构主要面向小型民宿、户外临时淋浴点、小户型卫浴改造等场景设计，区别于常规直接接入供水管网的淋浴龙头，自带顶部开放式储水腔，可适配间歇性供水、水压不稳定的使用环境，在供水时段提前储水，无供水时也能完成短时淋浴使用，解决部分区域供水时段受限、管网水压波动大导致淋浴体验差的实际问题。储水腔采用敞口方形结构设计，腔体侧壁做圆角过渡处理，既减少注塑或钣金加工时的应力集中问题，也能避免直角位置长期积水结垢，腔体底部设置1:50的倾斜坡度，将内部存水完全导向出水接口位置，避免腔体内残留积水滋生细菌或产生异味，敞口设计也方便日常对腔体内部进行清洁打理，无需额外拆卸结构即可完成内壁污渍清理。出水组件采用金属管路搭配90度弯头衔接淋浴喷头，

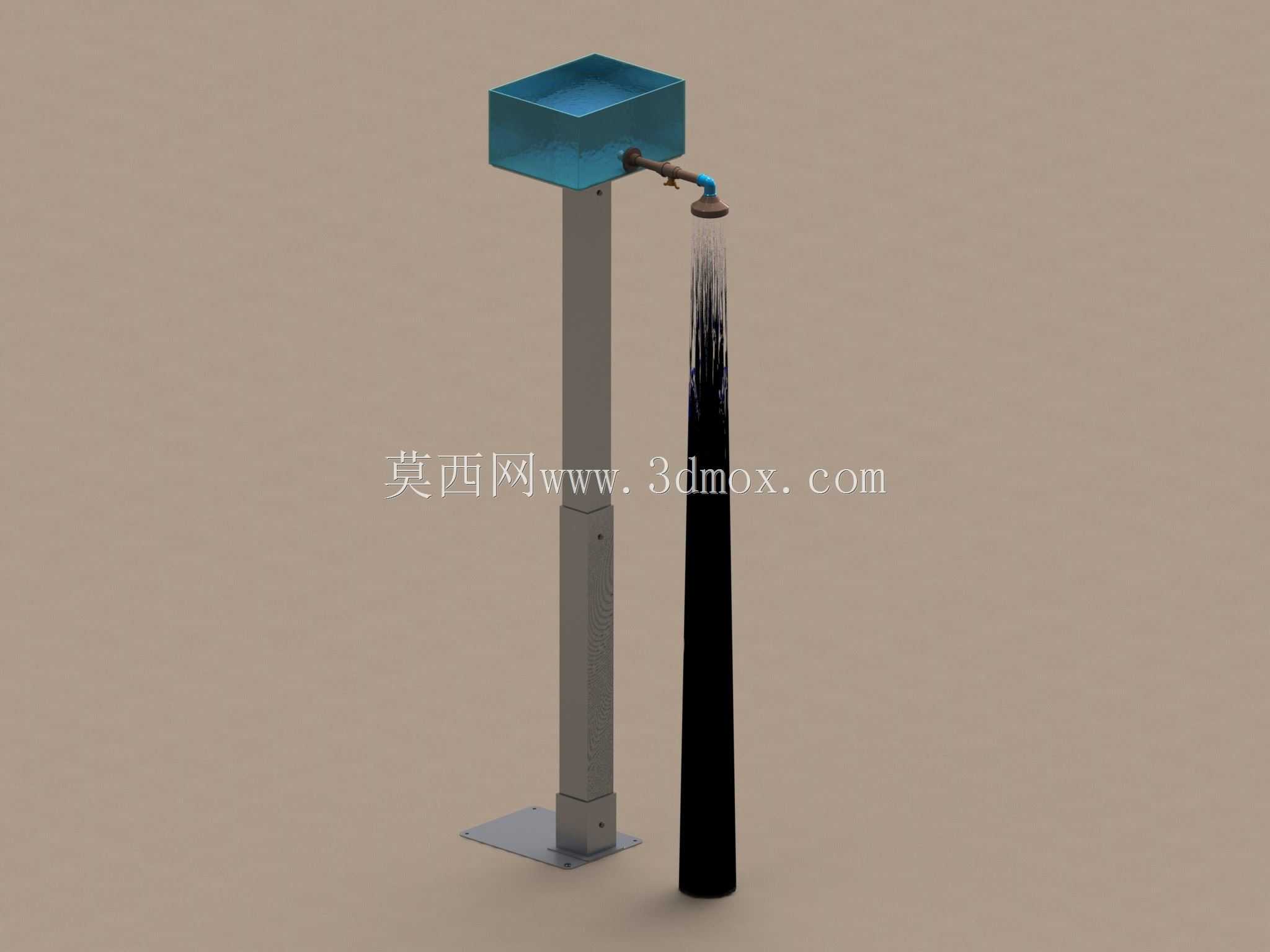

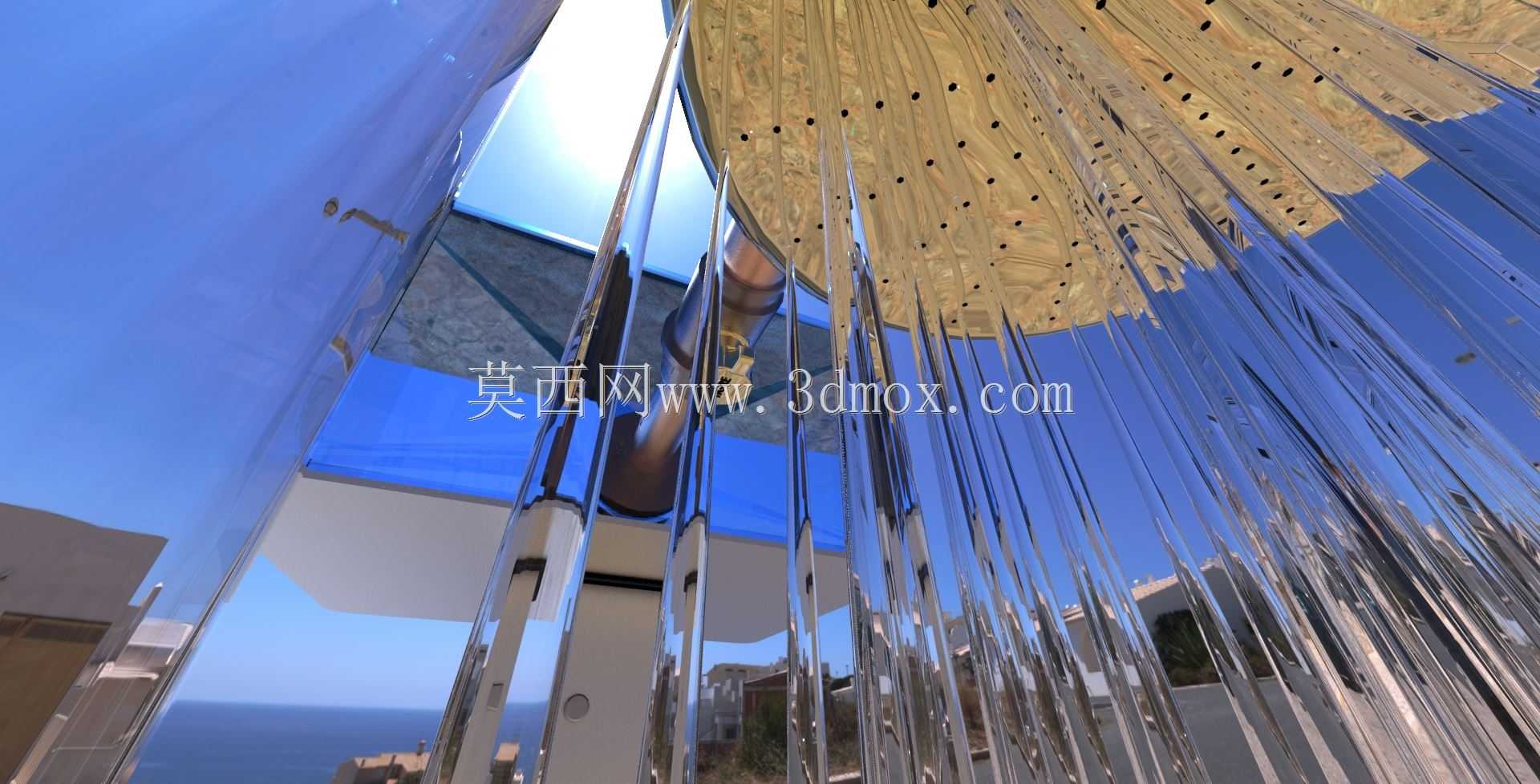

　　管路与储水腔衔接位置采用嵌入式螺纹连接，配合密封垫片实现静密封，避免长期使用后出现渗漏问题，管路上设置手动旋塞式控制阀，通过旋转阀芯控制出水通断与流量大小，阀芯采用陶瓷密封结构，相比传统橡胶密封结构耐磨性能提升4倍以上，可承受频繁开关操作的磨损，适配淋浴场景高频使用的需求。淋浴喷头采用大直径圆盘式结构，出水孔采用矩阵式排布，出水时形成均匀的柱状水幕，覆盖范围满足单人淋浴使用，喷头与弯头采用螺纹连接，可根据安装需求微调喷头的出水角度，适配不同安装高度下的出水覆盖范围调整。安装结构采用单立柱壁挂支撑设计，支撑立柱采用矩形截面型材，与储水腔底部采用螺栓紧固连接，立柱背面设置壁挂安装孔位，可直接通过膨胀螺栓固定在墙面，

　　安装时需保证储水腔处于水平状态，避免内部储水倾斜导致溢水或出水流量不均，安装边界要求墙面承重能力不低于50kg，满足满水状态下的整体承重需求，储水腔底部距离地面安装高度建议在2.1m-2.3m之间，保证喷头出水高度适配多数成年人的淋浴使用需求，管路突出墙面的距离控制在25cm以内，避免占用过多卫浴空间，适配小户型狭窄卫浴区域的安装需求。结构设计时充分考虑加工与装配的便利性，储水腔、支撑立柱、出水管路、喷头各部件均采用模块化设计，各部件之间通过标准螺纹或螺栓连接，无需专用工具即可完成装配，后期维护更换部件时可单独拆卸对应模块，无需整体拆解结构，降低后期维护成本。储水腔内壁采用光滑疏水涂层处理，减少水渍挂壁残留，外壁做哑光质感处理，

　　适配多数卫浴空间的装修风格，外露管路采用仿古铜色外观处理，兼顾实用性与装饰性，可适配复古风、工业风等不同装修风格的卫浴场景。在实际使用过程中，敞口储水腔也可作为临时接水容器使用，满足洗漱、接水等额外使用需求，相比封闭储水结构，敞口设计不存在承压问题，对腔体材料的强度要求更低，可采用食品级PP材料或薄型不锈钢板材加工，有效控制整体生产成本，同时避免封闭储水结构长期承压可能出现的开裂、渗漏风险。控制阀的操作手柄采用防滑纹理设计，手部沾水时也可轻松操作，开关旋转角度控制在90度范围内，操作行程短，使用便捷。整体结构无复杂传动部件，故障率低，日常使用仅需定期清理喷头出水孔的水垢即可，无需复杂的维护操作，适合民用卫浴、户外临时淋浴点、民宿客房等多种场景的使用需求。
