CAT40数控刀柄锥度夹持结构

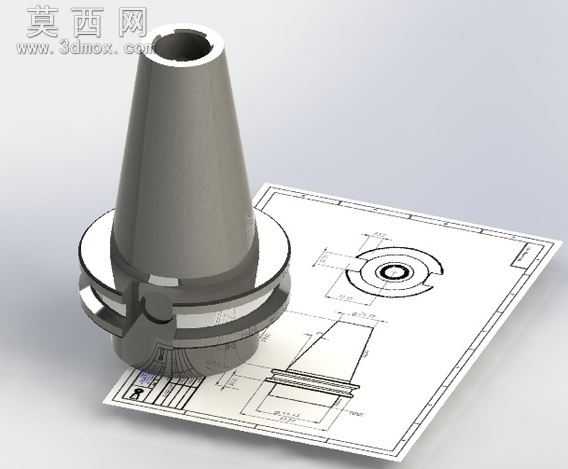

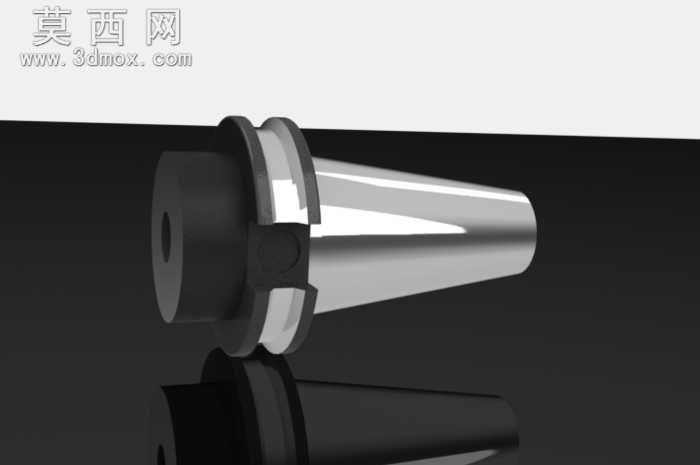

本模型为CAT40标准数控加工中心用工具夹持主体，也就是行业内俗称的CAT40刀柄基体，建模过程严格参考ANSI B5.5 CV40刀柄的标准尺寸规范进行还原，整体采用锥面定位的经典装夹结构设计，核心的7:24锥度部分做了精准的尺寸拟合，保证锥面与机床主轴内锥的配合贴合度符合实际装夹要求。建模时先绘制锥柄主体的旋转截面草图，通过旋转凸台命令生成锥柄基体，再依次绘制法兰端的驱动卡槽结构，也就是刀柄与主轴端面键配合的传动槽，通过拉伸切除完成卡槽的精准造型，同时对法兰端面的定位止口做了公差适配的结构处理，保证装夹时的端面定位精度。模型的拉钉安装内孔做了详细的螺纹结构还原，可匹配标准CAT40拉钉的装配需求，锥柄内部的刀具安装腔也按照常规弹簧夹头装夹的尺寸做了预留设计，能够直观展示刀柄内部的装夹空间布局。渲染阶段采用金属磨砂材质模拟实际刀柄的合金钢材质质感，对锥面部分做了轻微的高光处理，还原精加工后的金属表面效果，搭配工程图纸背景的渲染场景，清晰呈现模型的结构特征与实际应用场景。该模型还原了商用CAT40刀柄的核心结构特征，可用于数控加工装夹结构的教学演示、机床主轴配套结构的装配仿真，也可作为数控刀具相关设计的参考基体，虽然为近似建模版本，但核心的锥度尺寸、法兰定位尺寸、卡槽传动尺寸都贴合标准规范，能够满足常规的三维装配、结构展示、教学演示等使用需求，若需要更高精度的量产级尺寸可参考官方标准图纸做进一步的细节优化。
