三爪自定心卡盘机械结构三维设计

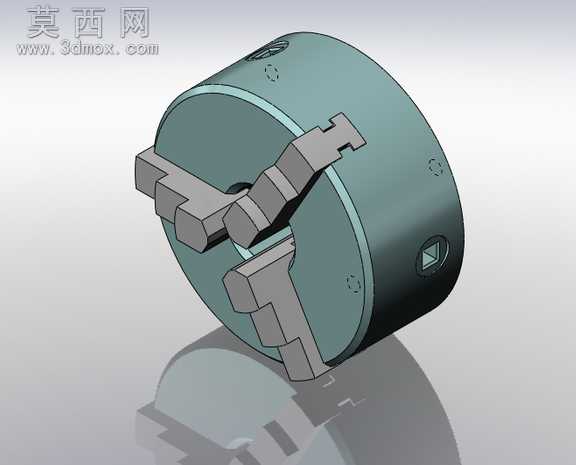

本作品为三爪自定心卡盘的三维结构设计，采用三维建模软件完成全参数化建模，通过真实渲染还原卡盘的金属质感与结构细节。建模过程中严格遵循机床夹具的设计规范，对卡盘盘体、活动卡爪、驱动方孔、定位端面等核心结构进行1:1比例还原，所有配合面均按照实际装配公差预留合理间隙，保证模型可直接用于装配验证与运动仿真。材质设置上，卡盘主体采用铸铁材质参数，还原灰铸铁哑光深灰的金属质感，卡爪部分采用调质合金钢材质，突出其经过淬火处理的硬金属光泽，渲染时添加了柔和的环境反射与地面投影效果，清晰展现卡盘的立体轮廓与各部件的装配关系。结构设计层面，该三爪卡盘采用经典的平面螺纹驱动结构，三个卡爪沿盘体的径向导槽均匀分布，通过插入方孔的扳手转动内部平面螺纹盘，即可驱动三个卡爪同步向心或离心移动，实现对圆形、正三边形、正六边形等回转类工件的自动定心夹紧，定心精度可满足普通车床、铣床、磨床等通用机床的装夹需求。设计过程中重点优化了卡爪与导槽的配合结构，卡爪的导向面做了等宽处理，保证滑动过程无卡滞，盘体上的安装定位孔、端面定位止口均按照通用机床的主轴连接标准设计，可适配多数常规规格的机床主轴接口。模型完整还原了卡盘的所有细节特征，包括盘体侧面的扳手方孔、卡爪上的阶梯装夹面、盘体端面的紧固螺钉孔等，既可以作为机械设计教学的演示模型，帮助学习者理解三爪自定心卡盘的工作原理与传动逻辑，也可作为机床配套工装设计的参考模型，用于虚拟装配、加工仿真等场景，为机床夹具的选型与改造提供直观的三维参考依据。
