泥浆泵叶轮三维结构设计模型

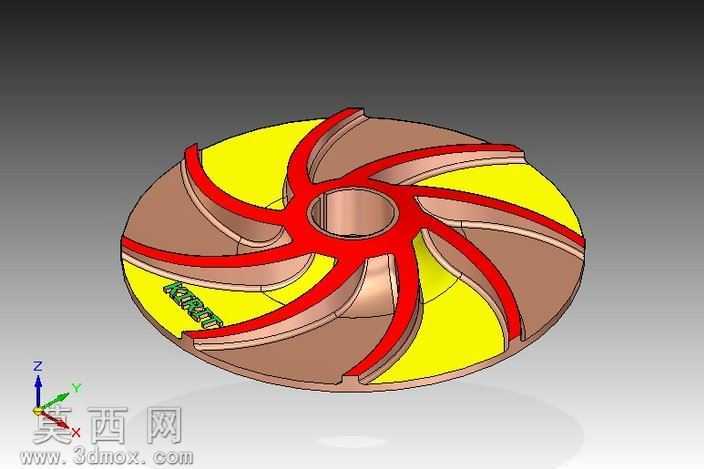

本模型为泥浆泵核心过流部件叶轮的三维参数化设计成果，建模过程依托三维CAD软件完成全参数化特征构建，首先以叶轮水力设计参数为基准，绘制轮毂基体的旋转截面草图，通过回转特征生成叶轮的中心轮毂基体，精准匹配泵轴安装的内孔直径、轮毂轴向长度与端面倒角尺寸，保证后续与泵轴、密封件的装配适配性。叶片建模阶段，依据泥浆泵输送含固体颗粒介质的工况需求，采用大曲率扭曲叶片构型，通过空间样条曲线拟合叶片的进口安放角、出口安放角与包角参数，利用扫掠特征生成单枚叶片的实体结构，再通过圆周阵列特征完成全部叶片的均匀排布，建模过程中对叶片与轮毂的交接位置做了平滑过渡处理，避免局部应力集中与介质流动死区。前后盖板的设计兼顾结构强度与过流效率，前盖板采用收敛式锥面构型，后盖板与轮毂做一体化加厚处理，所有流道表面均做了曲率连续检查，确保流道顺滑无突变。渲染阶段针对不同部件赋予差异化材质：轮毂与叶片基体赋予铜合金金属材质，模拟耐磨铸铜的表面质感，叶片前缘与出口边缘的强化区域赋予红色耐磨涂层材质，清晰展示易磨损部位的强化设计，流道区域赋予亮黄色半透明示意材质，直观呈现介质流经的内部空间，整体渲染效果清晰区分各功能区域，结构辨识度高。设计思路上充分考虑泥浆泵的工况特性，叶片数量选取兼顾过流能力与颗粒通过性，叶片厚度从进口到出口做渐变加厚处理，既保证叶片的抗冲击耐磨性能，又尽可能降低水力损失，所有圆角、倒角特征均符合铸造工艺要求，可直接用于后续的铸造工艺编制、数控加工编程与流场仿真分析，模型各特征参数可编辑，能够根据不同流量、扬程的设计需求快速调整参数生成衍生型号。
