卧式法兰连接化工反应器三维设计作品

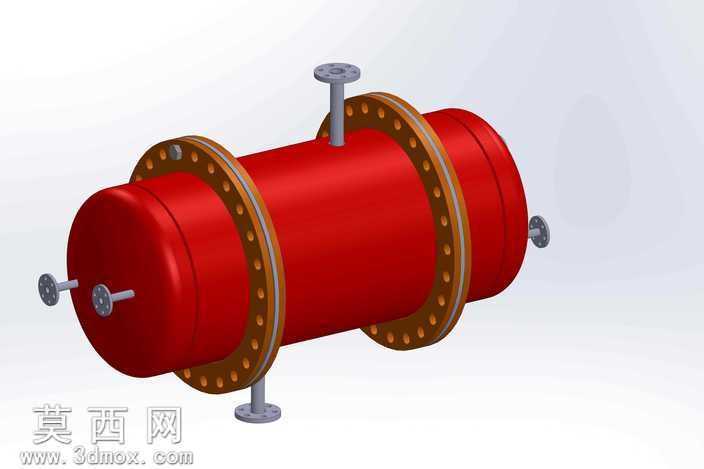

本作品为卧式结构化工反应器三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循化工压力容器的设计规范与结构逻辑，完整还原了该类反应设备的真实构造细节。建模阶段首先确定反应器的卧式布局基准，以中心轴线为装配主参考，依次完成筒体、两端封头、连接法兰、各类接管与支撑部件的参数化建模：筒体部分采用等壁厚回转体特征构建，严格匹配化工容器的筒节成型逻辑，两端封头采用标准椭圆形封头结构，通过回转特征生成后与筒节端面做精准对齐约束；筒体中部的两组连接法兰采用阵列特征完成螺栓孔的均匀排布，法兰密封面、凸台结构均做了精细化还原，法兰与筒体的焊接过渡区域做了平滑处理，还原实际加工的焊接结构特征。各类接口部件包含顶部竖向接管、端部径向接管、侧部排气排液接口，每个接口均配套了对应的法兰盘、阀门手轮结构，手轮的轮辐、中心阀杆结构均做了细节建模，还原阀门的操作结构形态；底部支撑采用立式支脚结构，支脚底板的安装孔、加强筋结构均完整呈现，保证设备放置的支撑结构合理性。材质与渲染阶段，为筒体与封头部分赋予亮红色工业防腐漆面材质，调整材质的粗糙度与反光参数，还原化工设备外表面的漆面质感；法兰部分赋予棕褐色金属材质，模拟铸钢法兰的氧化表层质感，手轮、阀杆、支脚部分赋予银灰色金属材质，区分不同部件的材质属性；渲染阶段采用柔和的工业产品布光方案，通过主光源、辅助光源与环境补光的搭配，突出设备的曲面轮廓与结构层次，清晰展现各部件的装配关系与形态特征。设计思路上围绕化工反应器的实际功能需求展开，所有接口位置、法兰尺寸、支撑布局均参考同类型工业反应器的常规设计参数，保证模型结构符合工程实际逻辑，各部件之间的装配约束完全符合实际设备的组装顺序，可用于化工设备教学演示、结构方案展示、装配流程模拟等场景，模型整体结构完整，细节丰富，无冗余特征，各部件的比例协调，还原了卧式化工反应器的典型外观与核心结构特征。
