小型电弧等离子体金属纳米粒子合成反应器

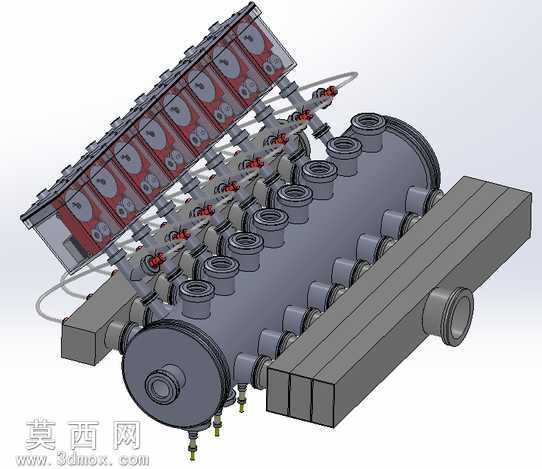

该三维模型为小型电弧等离子体合成金属纳米粒子的专用反应器，整体采用模块化结构设计，在SolidWorks环境中完成全参数化建模，各部件装配关系清晰，干涉检查完整，可直接用于结构验证与方案展示。模型主体包含卧式圆柱真空反应腔室，腔室两端采用法兰密封结构，端盖上预留电极接口、观测窗口与介质通路接口，保证高真空环境下的密封可靠性。腔室上方排布多组阵列式电极安装座，每个安装座对应独立的进料与电弧发生单元，可实现多工位同步作业提升合成效率，电极座旁设置细小的介质管路接口，用于输送保护气与反应前驱体。腔室一侧配置长条形收集与冷却模块，模块表面设置多组接口用于连接冷却循环系统与纳米粒子收集装置，模块与主腔室采用法兰快装结构连接，便于后期维护与部件更换。腔室端部设置大口径接口用于连接真空抽气系统，可快速将腔室抽至高真空状态，满足金属蒸发的环境要求。建模过程中对密封槽、安装孔位、管路走向等细节均做了还原，金属材质部件采用哑光灰金属质感渲染，绝缘部件采用深色工程塑料材质区分，透明视窗部件采用半透明玻璃材质，整体渲染效果清晰展现各部件的位置与功能。设计思路围绕美联储作为导线材料的真空蒸发合成需求，通过电弧等离子体产生局部高温使金属导线蒸发，在保护气氛围中冷却形成纳米尺度金属粒子，整体结构紧凑，各功能模块分区明确，既保证真空密封性能，又兼顾电极更换、物料添加、粒子收集的操作便利性，可作为小型纳米材料制备实验装置的结构设计参考，模型包含完整的装配体结构与零件特征，可根据实际加工需求调整尺寸参数。
