百叶窗用不锈钢钢缆拉紧扳手结构

　　这款不锈钢材质的拉紧构件，主要适配户外百叶窗类遮阳设施的钢缆张紧作业，针对直径3mm的钢缆做跨接与拉紧固定，在户外遮阳系统的安装、运维场景中，是保障钢缆张紧度、维持帘片排布平整度的核心配套五金件。户外遮阳设备长期暴露在温变、风雨、紫外线照射的环境中，普通碳钢材质的拉紧件很容易出现锈蚀、卡滞，甚至锈穿后钢缆松脱的问题，这款构件整体采用不锈钢材质加工，外露表面做了高光抛光处理，一方面是提升户外环境下的耐锈蚀能力，另一方面光滑的金属表面不容易积留灰尘、雨水残留，长期使用也不会出现锈渍流挂污染遮阳帘片的情况。

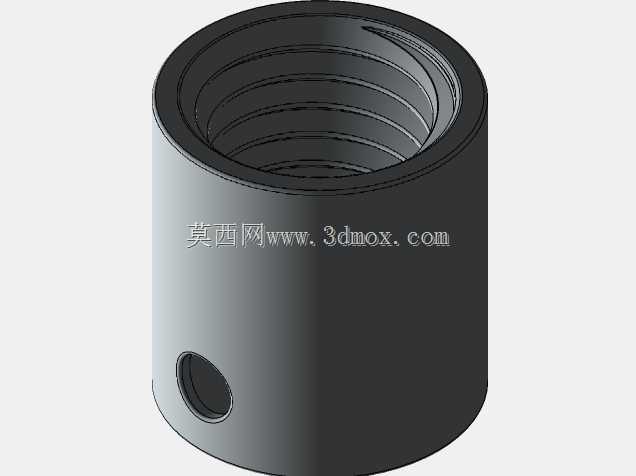

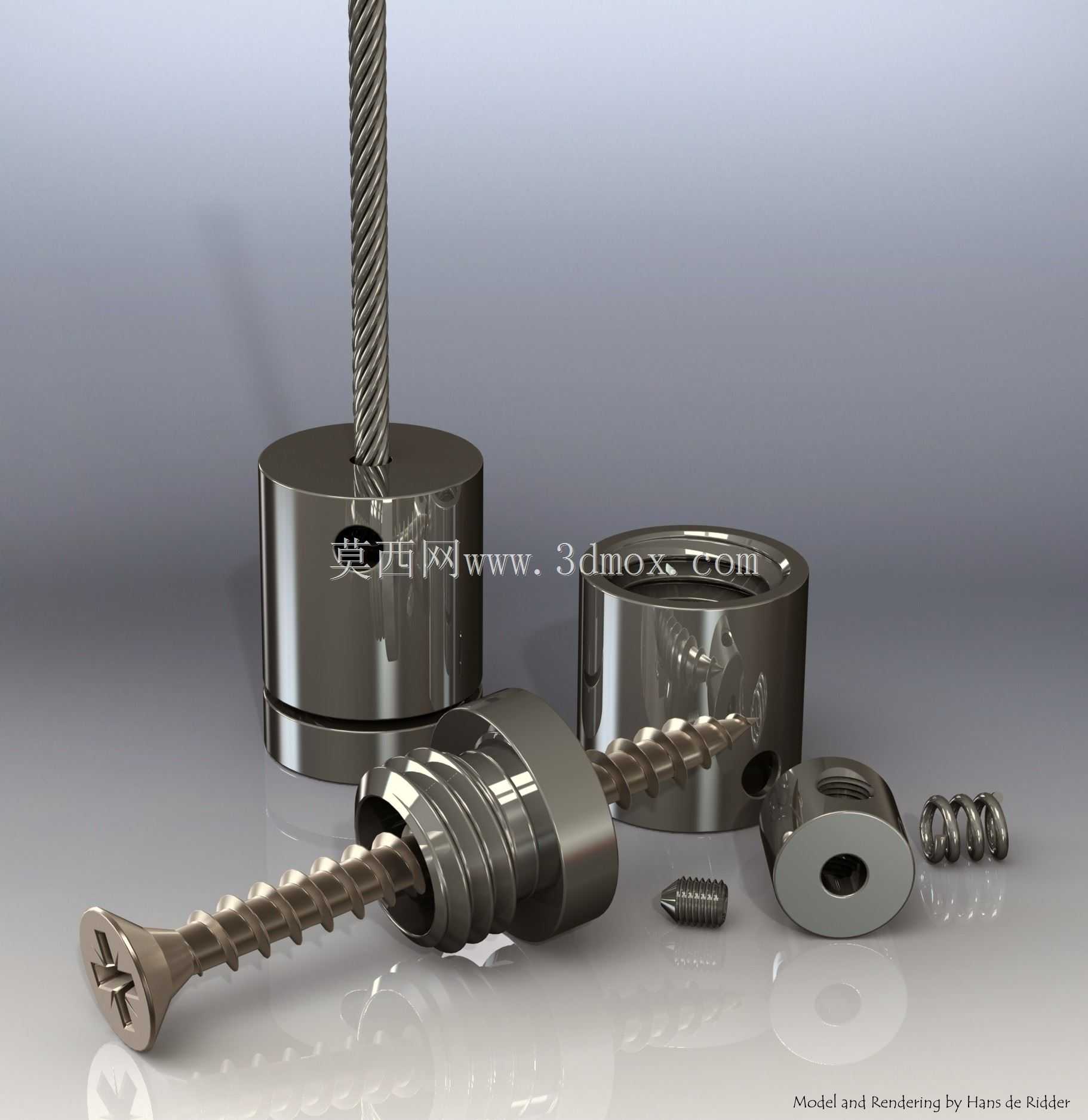

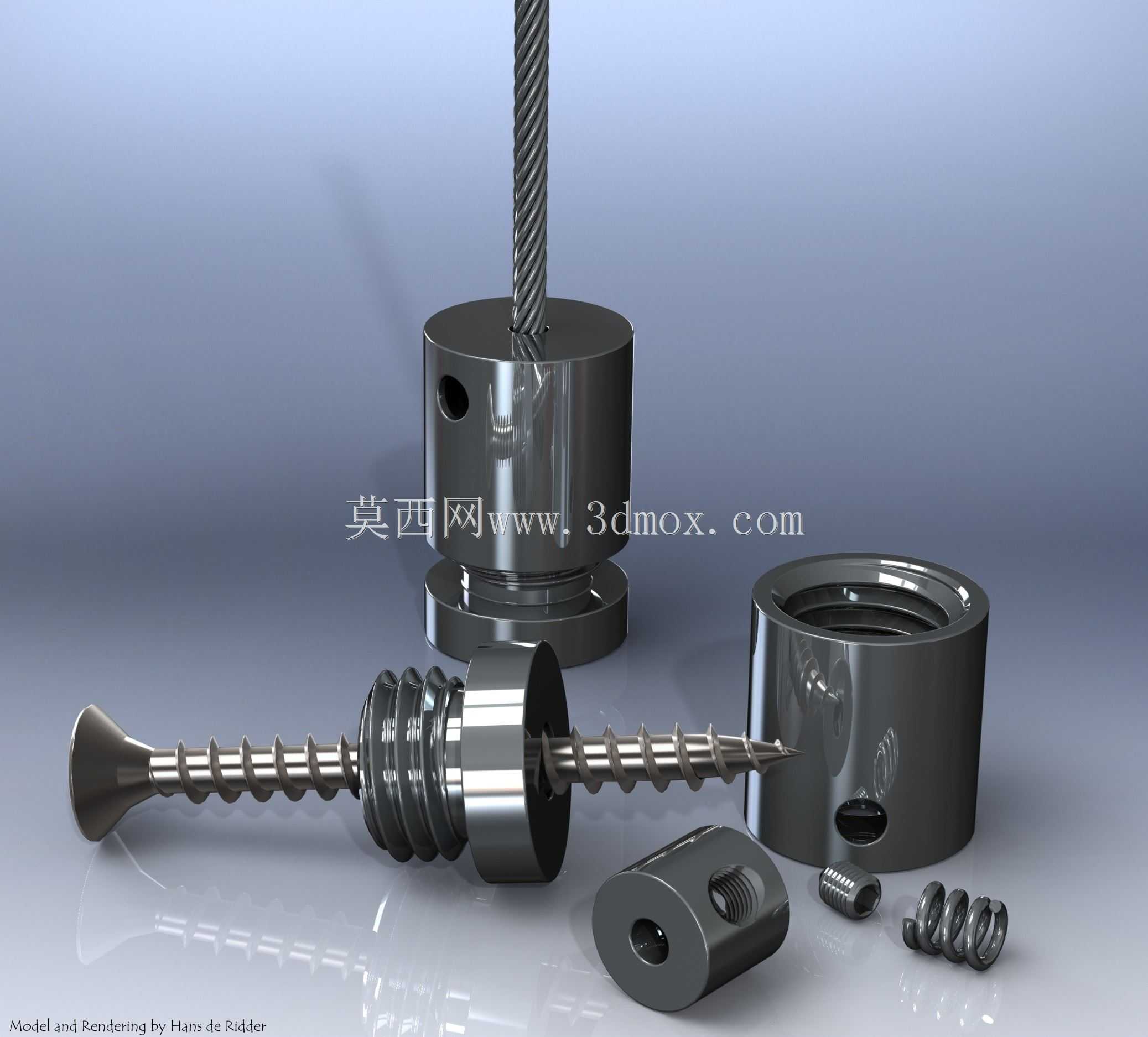

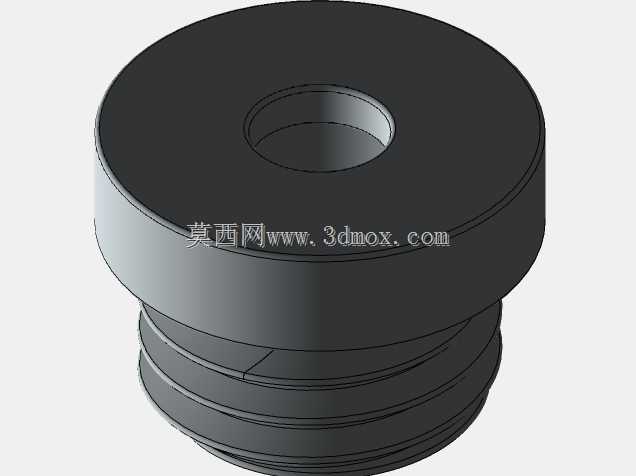

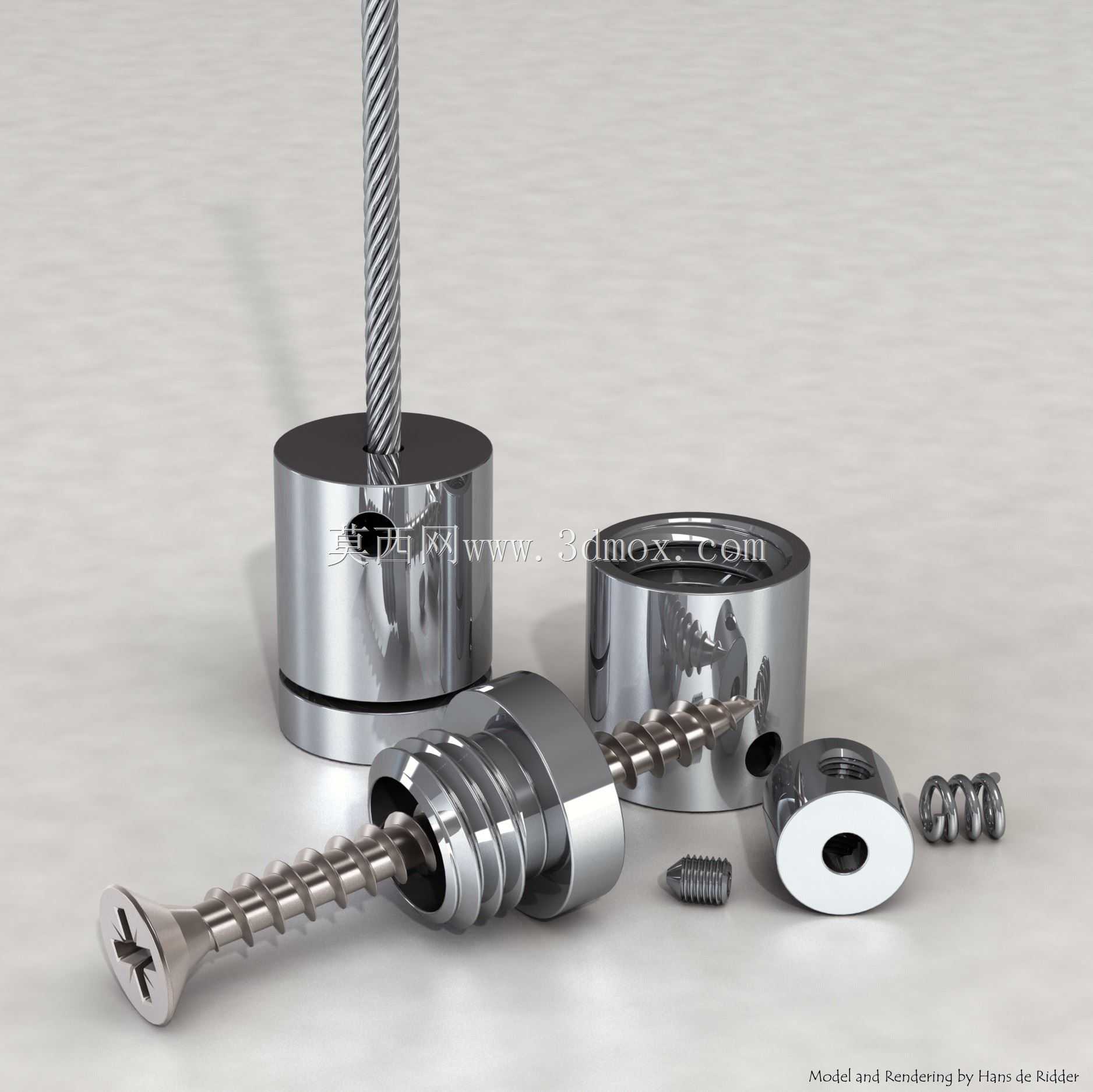

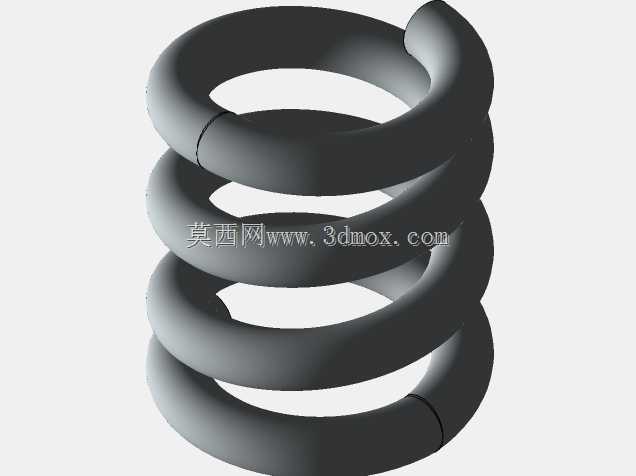

　　从结构设计来看，整个构件采用分体组合式结构，主体包含带穿缆孔的柱状基座、带螺纹的张紧调节段、锁紧螺钉、配套弹簧以及密封垫片几个部分。柱状基座的中心通孔与钢缆直径做了间隙配合，穿入钢缆后可以通过侧面的紧定螺钉实现钢缆的径向锁止，避免张紧完成后钢缆出现滑移松脱；张紧调节段采用标准粗牙螺纹，螺距选择兼顾了调节效率与锁止可靠性，转动调节段时可以平稳拉动钢缆实现张紧，不会出现细牙螺纹容易卡滞、粗牙螺纹锁止力不足的问题。配套的弹簧主要用于提供持续的预紧力，抵消户外环境下温度变化带来的钢缆热胀冷缩量，避免低温下钢缆收缩拉断构件、高温下钢缆松弛导致帘片下垂的问题；端部的密封垫片采用非金属材质，在构件安装到遮阳设备框架上时，可以填充安装面的间隙，避免雨水顺着安装缝隙渗入设备内部，同时也能防止不锈钢构件与铝合金框架直接接触产生电化学腐蚀。

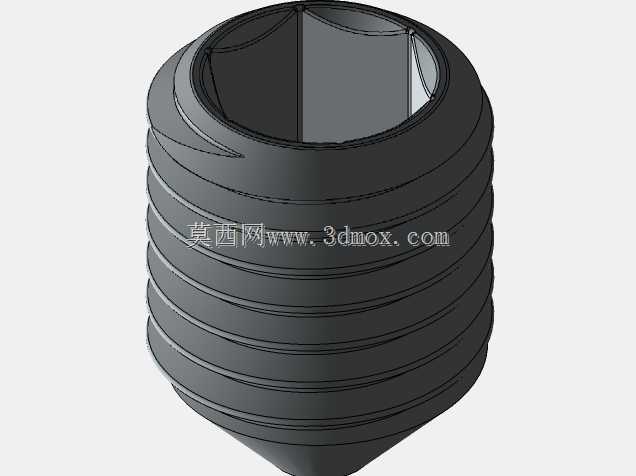

　　从安装边界来看，整个构件的最大外径控制在20mm以内，轴向总长度在张紧调节行程预留充足的前提下不超过45mm，不会在遮阳设备框架外侧形成过大的突出量，避免影响帘片的收放动作，也不会因为突出结构过多增加风阻，在大风天气下减少构件承受的风载冲击。穿缆孔的直径设计为3.2mm，刚好适配直径3mm的镀锌钢缆或者不锈钢钢缆，穿缆时不需要额外修磨钢缆端头就能顺利穿入，侧面的紧定螺钉采用内六角槽型，安装时可以用标准内六角扳手施加足够的锁止力矩，不会因为槽型打滑导致锁止失效。

　　在实际使用场景中，安装人员先将钢缆穿过基座的中心通孔，预紧侧面的紧定螺钉固定钢缆一端，再将构件主体通过端部的安装孔固定在遮阳设备的侧框架上，转动张紧调节段逐步拉紧钢缆，直到钢缆的张紧度达到帘片平整悬挂的要求，最后锁紧紧定螺钉、盖上密封端盖就完成了安装。相比传统的铁丝绑扎、螺栓压接的钢缆固定方式，这款拉紧构件可以在后期运维时随时调整张紧度，不需要剪断钢缆重新固定，大幅降低了户外遮阳设备的后期维护成本。构件的所有外露棱边都做了R0.5以上的圆角处理，安装和调节过程中不会划伤操作人员的手部，也不会刮伤钢缆的镀锌层或者不锈钢表层，避免钢缆从划伤位置开始出现断丝、锈蚀的问题。

　　从结构建模的角度来看，这个构件的所有配合面都采用了同轴度、垂直度的形位公差约束，建模时需要重点关注螺纹段的配合间隙、穿缆孔与紧定螺钉孔的垂直度，否则实际加工出来的零件会出现钢缆穿入不畅、紧定螺钉锁止偏斜无法压紧钢缆的问题。不锈钢材质的抛光表面在渲染时需要注意金属反射率的设置，还原高光不锈钢的镜面反射效果，同时要体现出螺纹牙型、弹簧螺旋结构的细节，避免模型出现结构简化过度导致的失真。
